申请日2006.06.07
公开(公告)日2007.05.02
IPC分类号E21B33/03; E21B47/00
摘要
注水井测试防喷管的污水导流装置,它涉及一种油田注水井测试防喷管的附加设备。本实用新型的目的是为解决在油田的水井测试过程中,从防喷管堵头处溢出来的污水落到操作人员身上,影响操作人员的操作,冬季污水落到设备上结冰后很滑,存在不安全隐患的问题。本实用新型盘根盒下体(6)的下端与盘根丝堵(7)的上端固定连接,出水管(15)的上端与盘根盒下体(6)的外壁固定连接并与盘根盒下体(6)的内腔(14)相连通,盘根盒上体(2)内盘根紧固顶丝(1)和中间隔板(4)之间形成盘根室(3)。本实用新型盘根丝堵(7)的钢丝的通孔(16)溢出的污水,通过盘根盒下体(6)的内腔(14)以及出水管(15)导入到地面的污油池中,从而防止了污水外溢,为水井测试的操作人员提供了一个安全的工作环境。
权利要求书

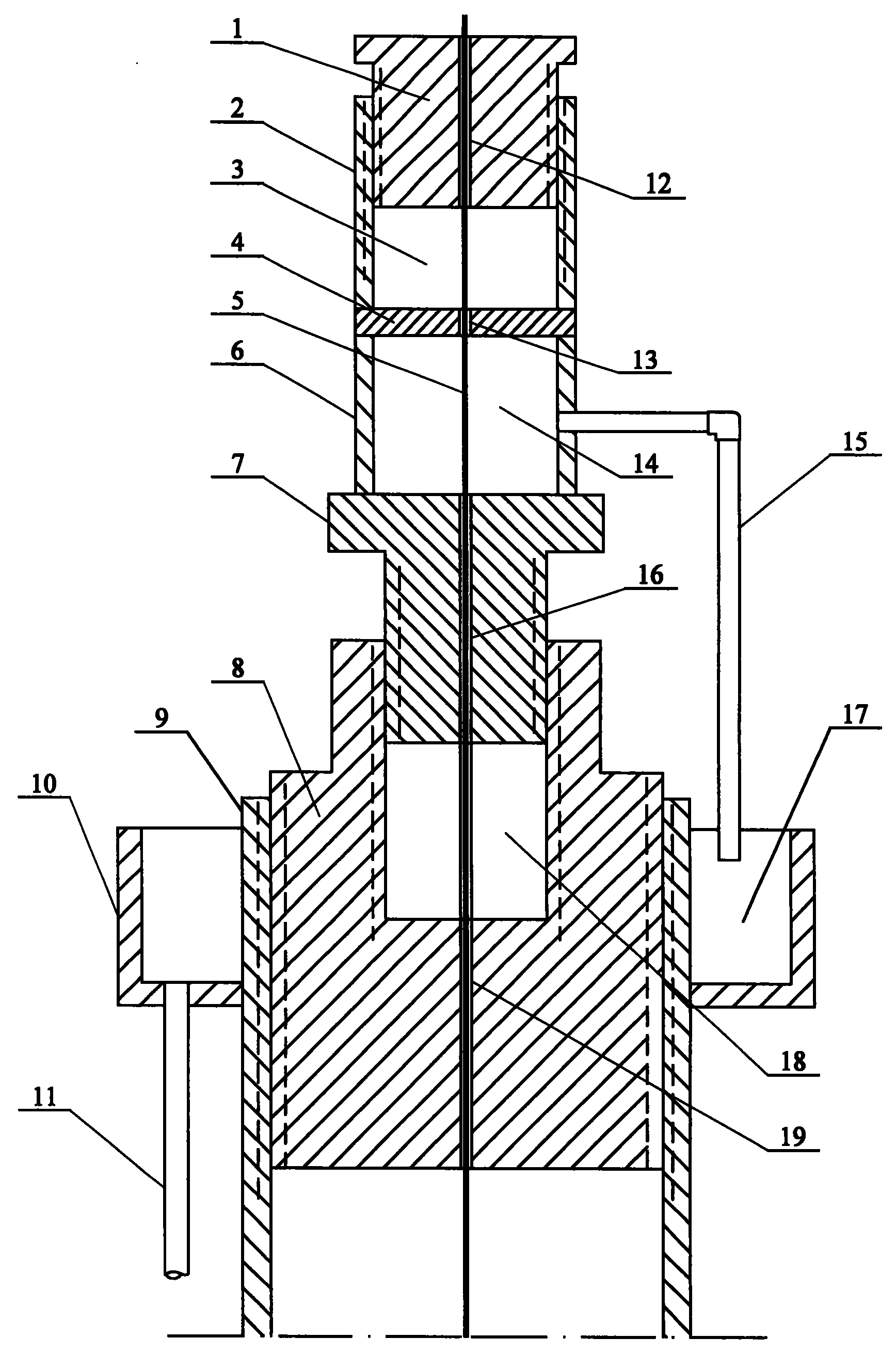

1、一种注水井测试防喷管的污水导流装置,它包含盘根丝堵(7)、防喷管 堵头(8)、防喷管(9),防喷管堵头(8)的下部与防喷管(9)的管口处螺纹连接,盘 根丝堵(7)的下侧外部与防喷管堵头(8)的盘根室(18)的内壁螺纹连接,盘根丝 堵(7)的中心沿轴向开有钢丝的通孔(16),防喷管堵头(8)的中心沿轴向开有钢 丝的通孔(19);其特征在于它还包含盘根紧固顶丝(1)、盘根盒上体(2)、中间 隔板(4)、盘根盒下体(6)和出水管(15),盘根盒下体(6)的下端与盘根丝堵(7)的 上端固定连接,盘根盒下体(6)的上端与盘根盒上体(2)的下端之间固定有中间 隔板(4),盘根紧固顶丝(1)的下部与盘根盒上体(2)的上部螺纹连接,出水管(15) 的上端与盘根盒下体(6)的外壁固定连接并与盘根盒下体(6)的内腔(14)相连 通,盘根盒上体(2)内盘根紧固顶丝(1)和中间隔板(4)之间形成盘根室(3),中间 隔板(4)的中心沿轴向开有钢丝的通孔(13),盘根紧固顶丝(1)的中心沿轴向开 有钢丝的通孔(12)。
2、根据权利要求1所述的注水井测试防喷管的污水导流装置,其特征在 于它还包含环形积水盒(10)和软管(11),环形积水盒(10)固定在防喷管(9)上侧 的外壁上,软管(11)的上端与环形积水盒(10)的底部固定连接并与环形积水盒 (10)内的积水腔(17)相连通,出水管(15)的下端设置在环形积水盒(10)的积水腔 (17)内。
说明书
注水井测试防喷管的污水导流装置
技术领域
本实用新型涉及一种油田注水井测试防喷管的附加设备。
背景技术
目前,在油田的水井测试过程中,从防喷管堵头处溢出来的污水会流到 测试防喷管及水井井口等设备上,甚至会落到操作人员身上,特别是到了冬 季,溢出来的污水落到操作人员身上会很快结冰,影响操作人员的操作,污 水落到设备上结冰后很滑,使操作人员站立不稳,存在不安全隐患。
实用新型内容
本实用新型的目的是为解决在油田的水井测试过程中,从防喷管堵头处 溢出来的污水会流到测试防喷管及水井井口等设备上,甚至会落到操作人员 身上,特别是到了冬季,溢出来的污水落到操作人员身上会很快结冰,影响 操作人员的操作,污水落到设备上结冰后很滑,使操作人员站立不稳,存在 不安全隐患的问题。提供一种注水井测试防喷管的污水导流装置。本实用新 型具有防止注水井测试防喷管堵头污水外溢,保证操作环境安全的特点。本 实用新型包含盘根丝堵7、防喷管堵头8、防喷管9,防喷管堵头8的下部与 防喷管9的管口处螺纹连接,盘根丝堵7的下侧外部与防喷管堵头8的盘根 室18的内壁螺纹连接,盘根丝堵7的中心沿轴向开有钢丝的通孔16,防喷管 堵头8的中心沿轴向开有钢丝的通孔19;本实用新型还包含盘根紧固顶丝1、 盘根盒上体2、中间隔板4、盘根盒下体6和出水管15,盘根盒下体6的下端 与盘根丝堵7的上端固定连接,盘根盒下体6的上端与盘根盒上体2的下端 之间固定有中间隔板4,盘根紧固顶丝1的下部与盘根盒上体2的上部螺纹连 接,出水管15的上端与盘根盒下体6的外壁固定连接并与盘根盒下体6的内 腔14相连通,盘根盒上体2内盘根紧固顶丝1和中间隔板4之间形成盘根室 3,中间隔板4的中心沿轴向开有钢丝的通孔13,盘根紧固顶丝1的中心沿轴 向开有钢丝的通孔12。本实用新型盘根丝堵7的钢丝的通孔16溢出的污水, 通过盘根盒下体6的内腔14以及出水管15导入到地面的污油池中。从而防 止了注水井测试防喷管堵头污水外溢,为水井测试的操作人员提供了一个安 全的工作环境。
