申请日2006.04.30
公开(公告)日2007.08.29
IPC分类号C25D21/22
摘要
本实用新型涉及一种离子交换法处理电镀废水设备，尤其涉及一种电镀废水槽边回收设备。本实用新型提供一种电镀废水槽边回收设备，其包括：水泵;通过管道与所述水泵相连的多个交换柱，所述交换柱间通过管道相互串联，所述交换柱与两侧的所述管道通过活接头连接;以及放置所述交换柱的设备支架，所述交换柱可相对于所述支架移动。本实用新型结构简单、操作方便、占地面积小、投资少，尤其适用于电镀生产点分散难以集中处理的工厂和地区。
权利要求书
1.一种电镀废水槽边回收设备，其特征在于，包括：
水泵;
通过管道与所述水泵相连的多个交换柱，所述交换柱间通过管道相互串 联，所述交换柱与两侧的所述管道通过活接头连接;以及 放置所述交换柱的设备支架，所述交换柱可相对于所述支架移动。
2.如权利要求1所述的回收设备，其特征在于，所述多个交换柱为两 个交换柱、三个交换柱或四个交换柱。
3.如权利要求1所述的回收设备，其特征在于，还包括过滤器，所述 过滤器连接在所述水泵和所述交换柱之间。
4.如权利要求1所述的回收设备，其特征在于，所述第一交换柱进出 口管道中设置有两个测量装置，分别用于确定补充自来水的时机 以及确定更换交换柱的时机。
5.如权利要求4所述的回收设备，其特征在于，所述用于确定补充自 来水的时机的测量装置包括电导率传感器，所述电导传感器连接 电导仪表，所述电导仪表连接自来水管道上的电磁阀。
6.如权利要求4所述的回收设备，其特征在于，所述用于确定更换交 换柱的时机的测量装置包括pH传感器，所述pH传感器连接pH仪 表。
7.如权利要求1所述的回收设备，其特征在于，所述交换柱内装有离 子交换树脂，所述离子交换树脂选自阳离子交换树脂、阴离子交 换树脂或两种交换树脂的组合。
8.如权利要求1所述的回收设备，其特征在于，所述设备支架上安装 有防护栏侧杆和防护栏后杆，所述防护栏侧杆通过螺栓安装在所 述支架上，所述防护栏侧杆可围绕螺栓作≤90°的自由转动。
9.如权利要求1所述的回收设备，其特征在于，所述设备支架底部支 承部分由固定的或可滚动的圆钢、钢管制成。
10.如权利要求1所述的回收设备，其特征在于，所述设备与电镀漂洗 槽连接。
说明书
电镀废水槽边回收设备
技术领域
本实用新型涉及一种离子交换法处理电镀废水设备，尤其涉及一种电镀 废水槽边回收设备。
背景技术
离子交换法处理电镀废水，出水水质好，可回收有用物质，因此该法曾是 我国电镀废水治理中应用较广泛的技术。现有离子交换设备种类很多，如固定 床离子交换器、浮动床离子交换器、流化床离子交换器等，这些设备多为安装 在一个固定的场所，要处理的废水都必须收集到废水调节池集中处理。对于电 镀作业点多，且分散在较大区域的情况下，收集废水的输送管路铺设技术难度 大，建设成本高。且现有的离子交换设备均由使用者进行再生等处理，该过程 技术性强，操作管理要求高，容易产生二次污染，给企业带来了许多问题。
实用新型内容
本实用新型的目的是提供一种结构简单、操作方便、占地面积小、投 资少，可安装在电镀漂洗槽旁边，用于对废水进行现场处理的电镀废水回 收设备。

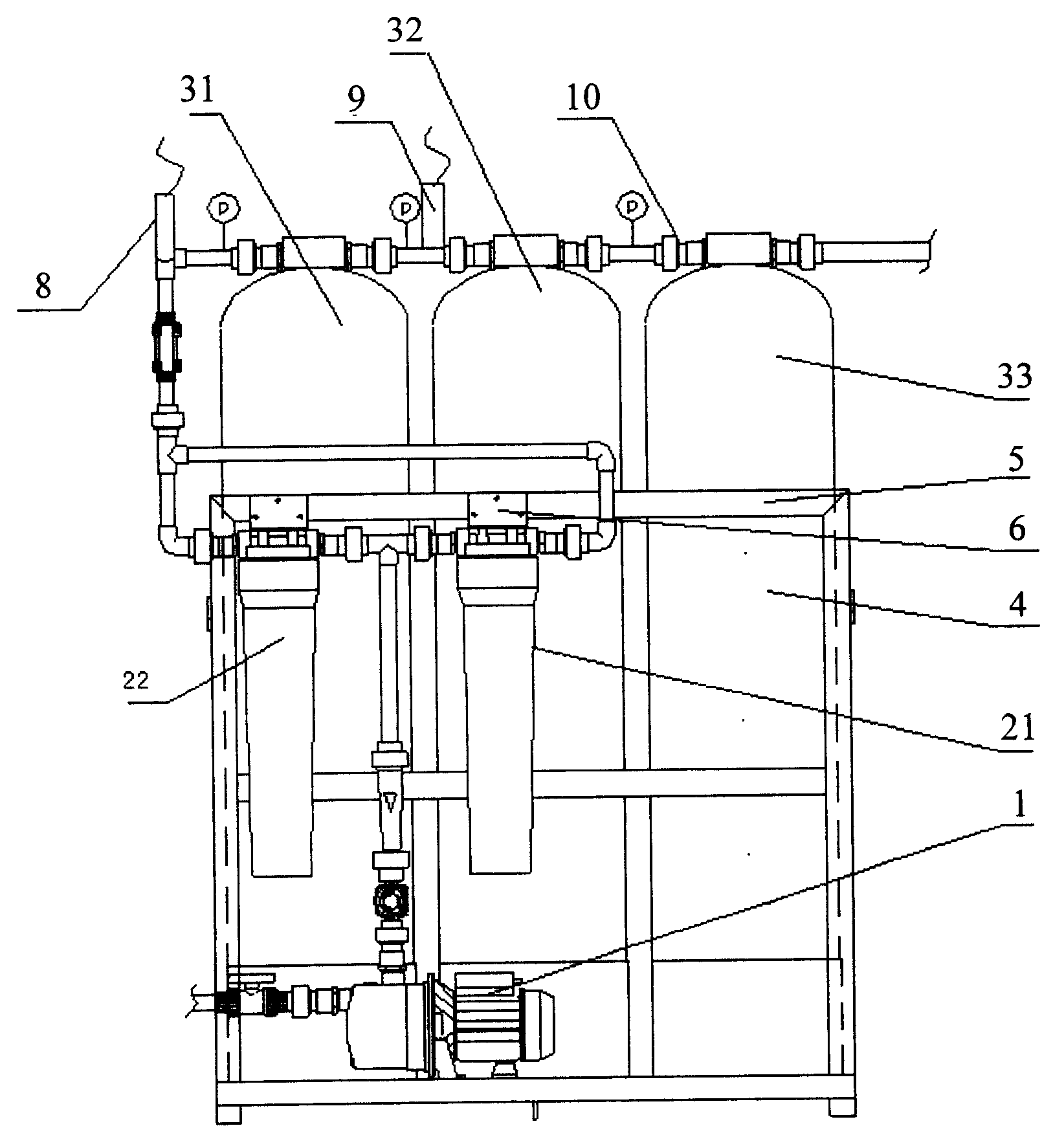

为达到此目的，本实用新型提供一种电镀废水槽边回收设备，其包括： 水泵;通过管道与所述水泵相连的多个交换柱，所述交换柱间通过管道相互串 联，所述交换柱与两侧的所述管道通过活接头连接;以及放置所述交换柱的设 备支架，所述交换柱可相对于所述支架移动。
在上述的回收设备中，所述多个交换柱为两个交换柱、三个交换柱或四 个交换柱。
在上述的回收设备中，还包括过滤器，所述过滤器连接在所述水泵和所 述交换柱之间。
在上述的回收设备中，所述第一交换柱进出口管道中设置有两个测量装 置，分别用于确定补充自来水的时机以及确定更换交换柱的时机。
在上述的回收设备中，所述用于确定补充自来水的时机的测量装置包括 电导率传感器，所述电导传感器连接电导仪表，所述电导仪表连接自来水管道 上的电磁阀。
在上述的回收设备中，所述用于确定更换交换柱的时机的测量装置包括 pH传感器，所述pH传感器连接pH仪表。
在上述的回收设备中，所述交换柱内装有离子交换树脂，所述离子交换 树脂选自阳离子交换树脂、阴离子交换树脂或两种交换树脂的组合。
在上述的回收设备中，所述设备支架上安装有防护栏侧杆和防护栏后杆， 所述防护栏侧杆通过螺栓安装在所述支架上，所述防护栏侧杆可围绕螺栓作≤ 90°的自由转动。
在上述的回收设备中，所述设备支架底部支承部分由固定的或可滚动的 圆钢、钢管制成。
在上述的回收设备中，所述设备与电镀漂洗槽连接。
本实用新型结构简单、操作方便、占地面积小、投资少。本实用新型 安装在电镀漂洗槽旁边，直接与回收槽或漂洗槽连接，回收槽或漂洗槽中 的废水通过本设备金属离子被吸附去除，净化的水返回漂洗槽重复使用。 使用本设备有害的废水可以在生产现场得到处理，而不再需要通过管路送 到远距离的废水处理站。该设备适用于处理含金属离子的废水，处理后的 水可以达标排放或回用于生产，而且吸附饱和的交换柱运到镍回收中心统 一处理，避免了使用单位的二次污染，也节约了人力、财力、物力，同时 金属离子得到回收。因此该设备尤其适用于电镀生产点分散难以集中处理 的工厂和地区。
