申请日2006.05.17
公开(公告)日2007.05.23
IPC分类号C02F1/00
摘要
一种船载小型江河水处理机，由至少一个过滤器构成，过滤器中设置有滤芯，过滤器的一端连接有一个进水管，过滤器的另一端连接有一个回水管，过滤器的中部连接有一个出水管，出水管连接有一个超滤器，超滤器连接有一个碳滤器，碳滤器连接有一个供水管道。江河水首先进入过滤器，经过滤芯的错流式过滤，获得30%过滤器体积的净化水，将60%过滤器体积的浓水通过回水管回注江河，净化水进一步经过超滤器和碳滤器的净化，可以获得和城市自来水质量相当的生活用水。本实用新型结构简单，适合安装在中小型舟船上，能耗低，维护和使用方便。
权利要求书
1.一种船载小型江河水处理机，由至少一个过滤器构成，所述的过滤器中 设置有滤芯，其特征在于：所述的过滤器的一端连接有一个进水管，过 滤器的另一端连接有一个回水管，过滤器的中部连接有一个出水管，所 述的出水管连接有一个超滤器，所述的超滤器连接有一个碳滤器，所述 的碳滤器连接有一个供水管道。
2.如权利要求1所述的船载小型江河水处理机，其特征在于：所述的进水 管与一个水泵连接。
3.如权利要求1所述的船载小型江河水处理机，其特征在于：所述的过滤 器的数目为两个，任意一个所述的过滤器均与所述的进水管连接，任意 一个所述的过滤器均与所述的回水管连接，任意一个所述的过滤器均与 所述的超滤器连接。
说明书
船载小型江河水处理机
技术领域：
本实用新型涉及水处理装置，尤其涉及水过滤和净化装置，特别是一 种船载小型江河水处理机。
背景技术：
现有技术中，中小型江河舟船的生活用水直接取自江河，部分偏远江 河沿岸散居的生活人群的生活用水也直接取自江河。由于工业污染对江河 水质的影响，上述类型的生活用水质量难以保证。
发明内容：
本实用新型的目的是提供一种船载小型江河水处理机，所述的这种船 载小型江河水处理机要解决现有技术中直接取自江河的生活用水的质量问 题。

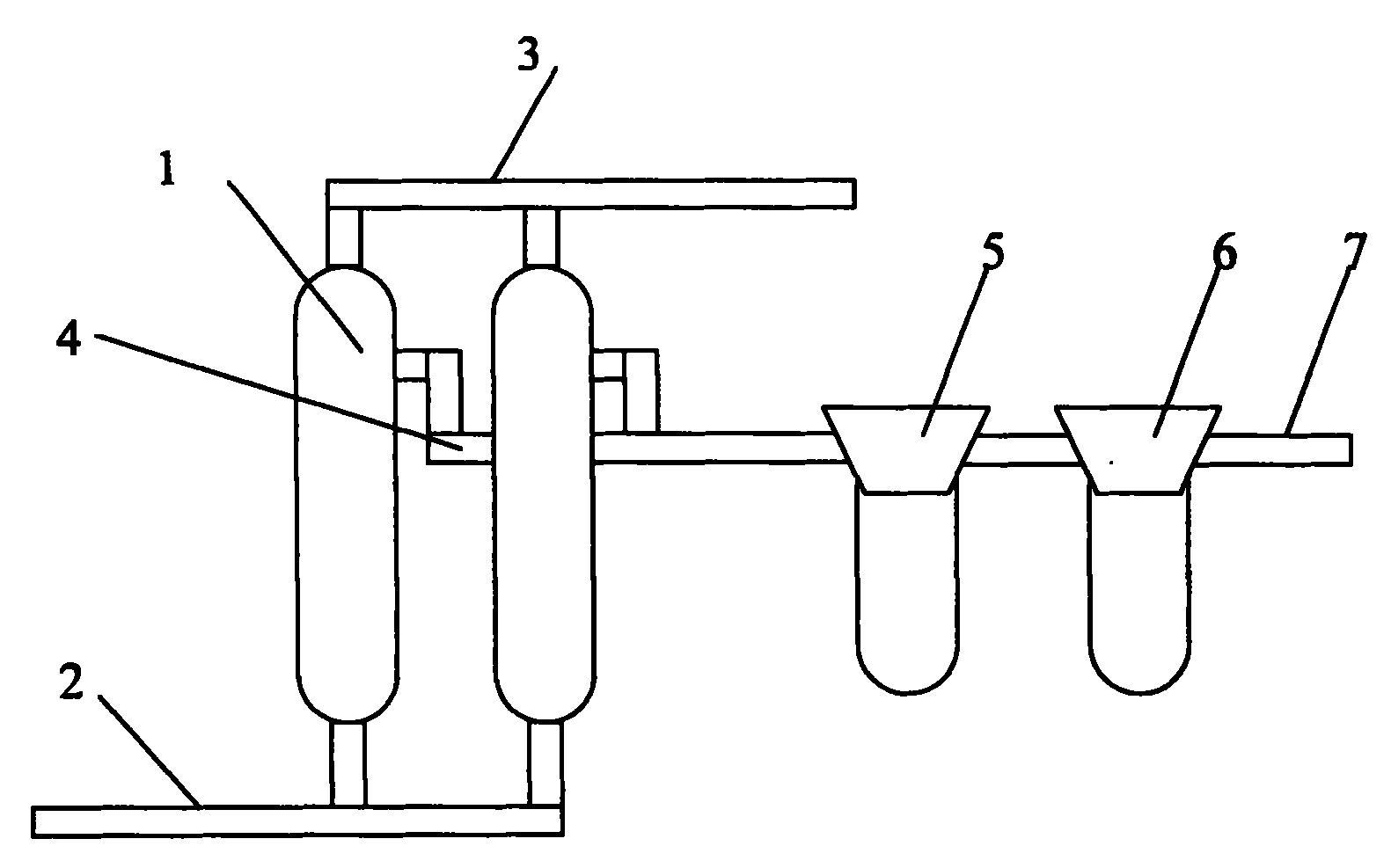

本实用新型的这种船载小型江河水处理机由至少一个过滤器构成，所 述的过滤器中设置有滤芯，其中，所述的过滤器的一端连接有一个进水管， 过滤器的另一端连接有一个回水管，过滤器的中部连接有一个出水管，所 述的出水管连接有一个超滤器，所述的超滤器连接有一个碳滤器，所述的 碳滤器连接有一个供水管道。
进一步的，所述的进水管与一个水泵连接。
进一步的，所述的过滤器的数目为两个，任意一个所述的过滤器均与 所述的进水管连接，任意一个所述的过滤器均与所述的回水管连接，任意 一个所述的过滤器均与所述的超滤器连接。
本实用新型的工作原理是：江河水首先进入过滤器，经过滤芯的错流 式过滤，获得30%过滤器体积的净化水，将60%过滤器体积的浓水通过回 水管回注江河，净化水进一步经过超滤器和碳滤器的净化，可以获得和城 市自来水质量相当的生活用水。
本实用新型与已有技术相对照，其效果是积极和明显的。本实用新型 利用过滤器中滤芯的错流式过滤，获得30%过滤器体积的净化水，并将60 %过滤器体积的浓水通过回水管回注江河，净化水进一步经过超滤器和碳 滤器的净化，可以获得和城市自来水质量相当的生活用水。本实用新型结 构简单，适合安装在中小型舟船上，能耗低，维护和使用方便。
