申请日2006.05.17
公开(公告)日2007.05.23
IPC分类号B01D29/01
摘要
一种工业流体过程水处理机，由一个过滤器构成，过滤器由一个密封容器和复数个过滤网构成，任意一个过滤网均设置在密封容器中，任意一个过滤网中均设置有复数个过滤孔，任意一个过滤孔的直径均小于10μm，密封容器的一端设置有进液管道，进液管道上设置有加压装置，密封容器的一端设置有出液管道，出液管道上连接有补液管道。本实用新型利用复数个过滤网对含有10μm直径以上颗粒物的冷却液进行过滤，利用设置在进液管道上的加压装置提高过滤效率，利用出液管道上连接的补液管道向金属切削加工设备中及时补充损失的冷却液，可以延长影响刀具的使用寿命，提高金属切削加工的精度。
权利要求书
1.一种工业流体过程水处理机，由一个过滤器构成，其特征在于：所述的 过滤器由一个密封容器和复数个过滤网构成，任意一个所述的过滤网均 设置在所述的密封容器中，任意一个所述的过滤网中均设置有复数个过 滤孔，任意一个所述的过滤孔的直径均小于10μm，密封容器的一端设 置有进液管道，所述的进液管道上设置有加压装置，密封容器的一端设 置有出液管道，所述的出液管道上连接有补液管道。
2.如权利要求1所述的工业流体过程水处理机，其特征在于：所述的加压 装置由泵机构成。
说明书
工业流体过程水处理机
技术领域：
本实用新型涉及水处理装置，尤其涉及流体过滤装置，特别是一种工 业流体过程水处理机。
背景技术：
现有技术中，工业加工工艺流程中均会利用油或者水等流体进行冷却、 冲洗、润滑、漂洗加工，其中金属切削加工中的冷却液需要循环过滤再生 重复使用。但是，冷却液在循环过程中会含有10μm直径以上的颗粒物， 这些颗粒物随冷却液到达被加工工件表面时，会影响刀具的使用寿命，并 影响加工精度。
发明内容：
本实用新型的目的是提供一种工业流体过程水处理机，所述的这种工 业流体过程水处理机要解决现有技术中金属切削加工中的冷却液中含有的 10μm直径以上的颗粒物影响刀具的使用寿命、并影响加工精度的技术问 题。

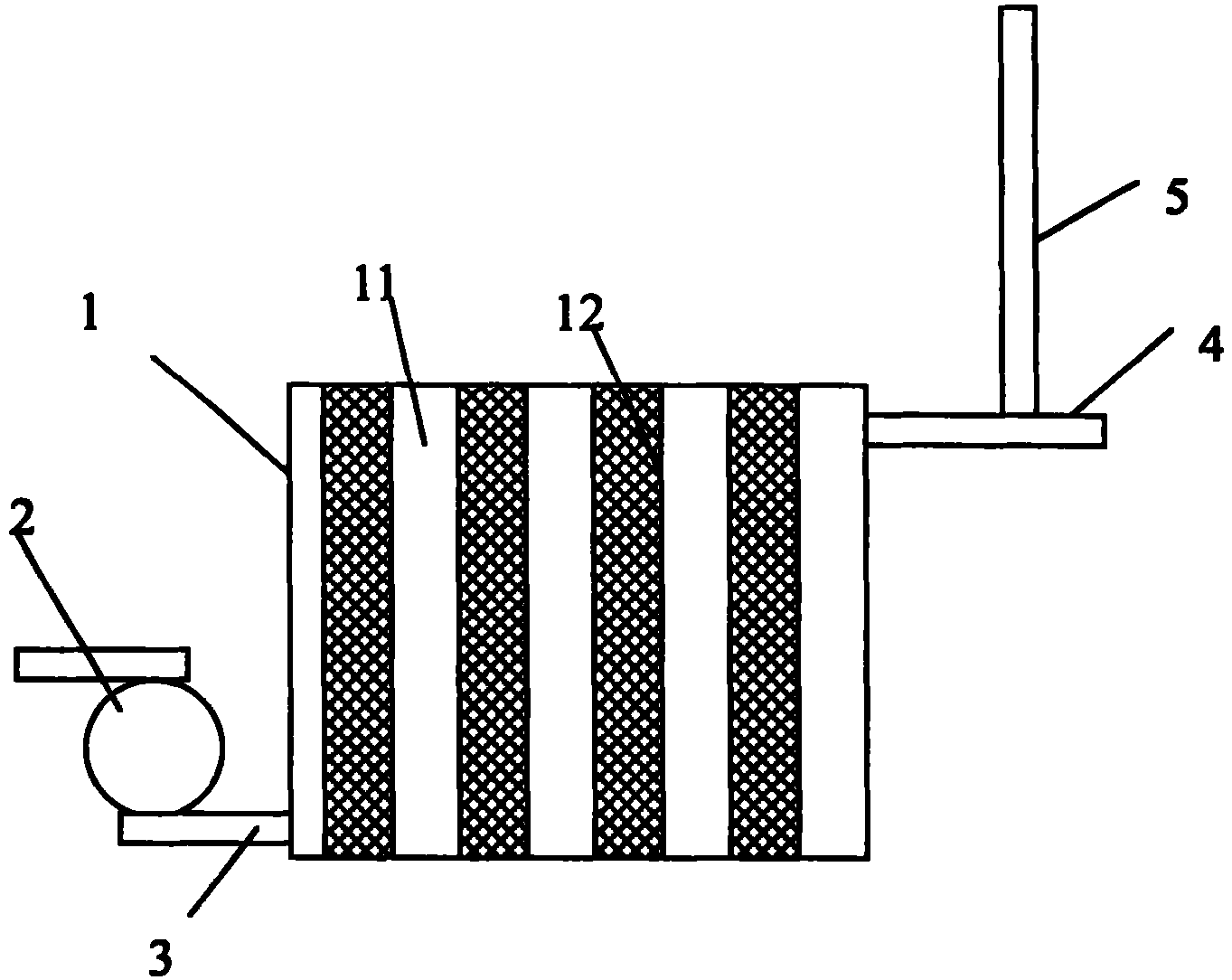

本实用新型的这种工业流体过程水处理机由一个过滤器构成，其中， 所述的过滤器由一个密封容器和复数个过滤网构成，任意一个所述的过滤 网均设置在所述的密封容器中，任意一个所述的过滤网中均设置有复数个 过滤孔，任意一个所述的过滤孔的直径均小于10μm，密封容器的一端设置 有进液管道，所述的进液管道上设置有加压装置，密封容器的一端设置有 出液管道，所述的出液管道上连接有补液管道。
进一步的，所述的加压装置由泵机构成。
本实用新型的工作原理是：含有10μm直径以上颗粒物的冷却液在循 环过程中首先通过进液管道进入密封容器，10μm直径以上颗粒物被过滤网 阻挡，冷却液经过过滤网后，由出液管道重新循环到金属切削加工设备中。 设置在进液管道上的加压装置可以提高过滤效率，出液管道上连接的补液 管道可以向金属切削加工设备中及时补充损失的冷却液。
本实用新型与已有技术相对照，其效果是积极和明显的。本实用新型 利用复数个过滤网对含有10μm直径以上颗粒物的冷却液进行过滤，利用 设置在进液管道上的加压装置提高过滤效率，利用出液管道上连接的补液 管道向金属切削加工设备中及时补充损失的冷却液，可以延长影响刀具的 使用寿命，提高金属切削加工的精度。
