申请日2006.04.29
公开(公告)日2007.05.02
IPC分类号E03C1/12; G05D9/12
摘要
本实用新型提出的家庭生活废水回收集水装置，特别适合于城镇家庭中安装使用，它主要由水泵、电机、安装有淋浴踏板的集水箱和蓄水箱构成，蓄水箱和集水箱内安装的水位控制开关能感应水位变化自动控制电机的运转，能将回收收集的生活废水抽送至蓄水箱内贮存，供冲冼便池、拖地和浇花等二次使用，本实用新型设计独特、结构简单、安装使用方便、自动化程度高无需专人操作，具有十分明显的节水效果，有极好的推广使用前景。
权利要求书

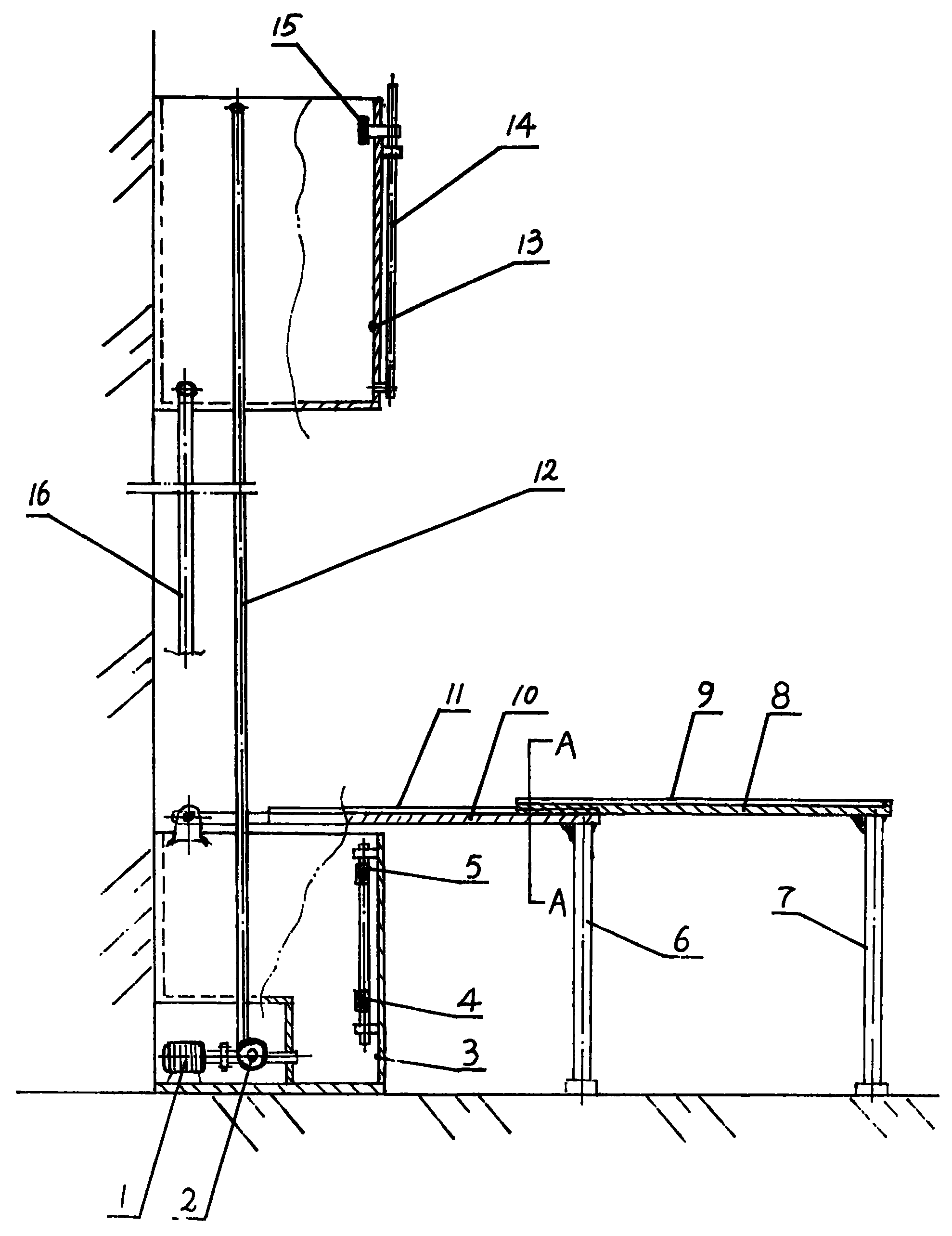

1.一种家庭生活废水回收集水装置，它主要由集水箱(3)和蓄 水箱(13)构成，其特征在于：在蓄水箱(13)内安装有水位控制开 关(15)，在集水箱(3)内安装有下水位控制开关(4)和上水位控 制开关(5)，在集水箱(3)的箱体上安装有淋浴踏板(10)。
2.根据权利要求1所述的家庭生活废水回收集水装置，其特征在 于：在淋浴踏板(10)上做有挡水边(11)。
3.根据权利要求1或2所述的家庭生活废水回收集水装置，其特 征在于：在淋浴踏板(10)上配装有伸缩式踏板(8)，在伸缩式踏板 (8)上做有挡水边(9)。
说明书
家庭生活废水回收集水装置
技术领域：
本实用新型涉及生活用水的回收利用装置，属于节约用水和环境 保护工程的技术领域，具体地说是家庭生活废水回收集水装置，特别 适合于广大城镇居民家庭中安装使用。
背景技术：
我们知道，水资源日趋匮乏已成为制约社会经济发展的世界性问 题。近年来，我国相当多的城市已经相继出现过“水荒”并呈现日益 严峻的局面，城市水资源短缺不仅影响群众生活，严重时还会破坏当 地的生态环境。在我国广大城市地区，居民生活用水是由自来水公司 集中取水进行消毒处理后供给的，根据调查：随着我国推进城市化建 设规模的不断扩大和广大人民群众生活水平的不断提高，城市生活用 水数量将快速增加，这会直接导致城市自来水价格呈不断上升的趋 势。因此，在广大城镇家庭中树立节约用水意识，积极推广应用“收 集生活废水二次利用”的技术装置，对节约用水、切实保护水资源具 有非常重要的现实意义，同时这也是坚持科学发展观、可持续性发展 保护生态环境的客观要求。一般来说，在普通城镇家庭中大宗耗水一 般为淋浴用水、洗衣机用水和洗漱用水等，但是，就目前来说，在很 多家庭中都是将这些生活废水直接排入下水管放掉了，这是对十分宝 贵的水资源的极大浪费。事实上，可以将这些生活废水收集贮存，用 于冲冼便池、拖地和浇花等，正因为如此，当前研制生产适合家庭安 装使用的生活废水回收集水装置，不仅具有非常明显的经济效益，还 具有重大的社会环境效益。
实用新型内容：
本实用新型是在现有技术的基础上提出一种设计合理、结构简 单、生产制造成本低、安装使用方便且经济适用的家庭生活废水回收 集水装置，它是通过如下技术方案来实现的：它主要由集水箱和蓄水 箱构成，其特征在于：在蓄水箱内安装有水位控制开关，在集水箱内 安装有下水位控制开关和上水位控制开关，在集水箱的箱体上安装有 淋浴踏板，水位控制开关能感应蓄水箱和集水箱内水位变化自动控制 电机的运转。使用时，淋浴废水可沿着淋浴踏板流入集水箱内，当水 位超过集水箱内下水位控制开关位置时，下水位控制开关闭合，电机 通电运转带动水泵工作，将集水箱内收集的淋浴废水抽送至蓄水箱内 贮存，可供冲冼便池、拖地和浇花等二次使用。当蓄水箱内蓄水水位 达到水位控制开关的位置时，水位控制开关受压而断开，这时电机断 电、水泵停止抽水。如果集水箱内的水位低于下水位控制开关的位置 时，下水位控制开关处于无压断开状态，切断电机的电源，起到断电 保护作用。
本实用新型还有如下技术特征：
在淋浴踏板上做有挡水边，可阻挡淋浴废水流失，能最大程度地 收集淋浴废水。
在淋浴踏板上配装有伸缩式踏板，在伸缩式踏板上做有挡水边， 延伸了淋浴踏板的宽度，使用更加方便舒适，沐浴完毕后可方便地将 伸缩式踏板缩叠于淋浴踏板内，再将淋浴踏板收靠于墙体即可，减小 占地面积，操作使用非常方便。
