申请日2006.05.12
公开(公告)日2007.10.10
IPC分类号C02F9/02; C02F1/24; C02F1/52; C02F1/32
摘要
一元化洗浴废水处理回用装置，属污水处理领域，包括集水池、反应池、气浮池、沉淀池与紫外线杀菌器，洗浴水收集用集水池管道连接毛发过滤器，毛发过滤器输出管与加药装置管道汇集后由泵提升连接至机械反应池，机械反应池与气浮净化池于同一容器内前后水连接，气浮净化池的清水出水管管道连接紫外线杀菌器接通洗浴用热水箱，本装置节约能源、水源，回用洗浴水时间短、效果显著、设备制作成本低。
权利要求书

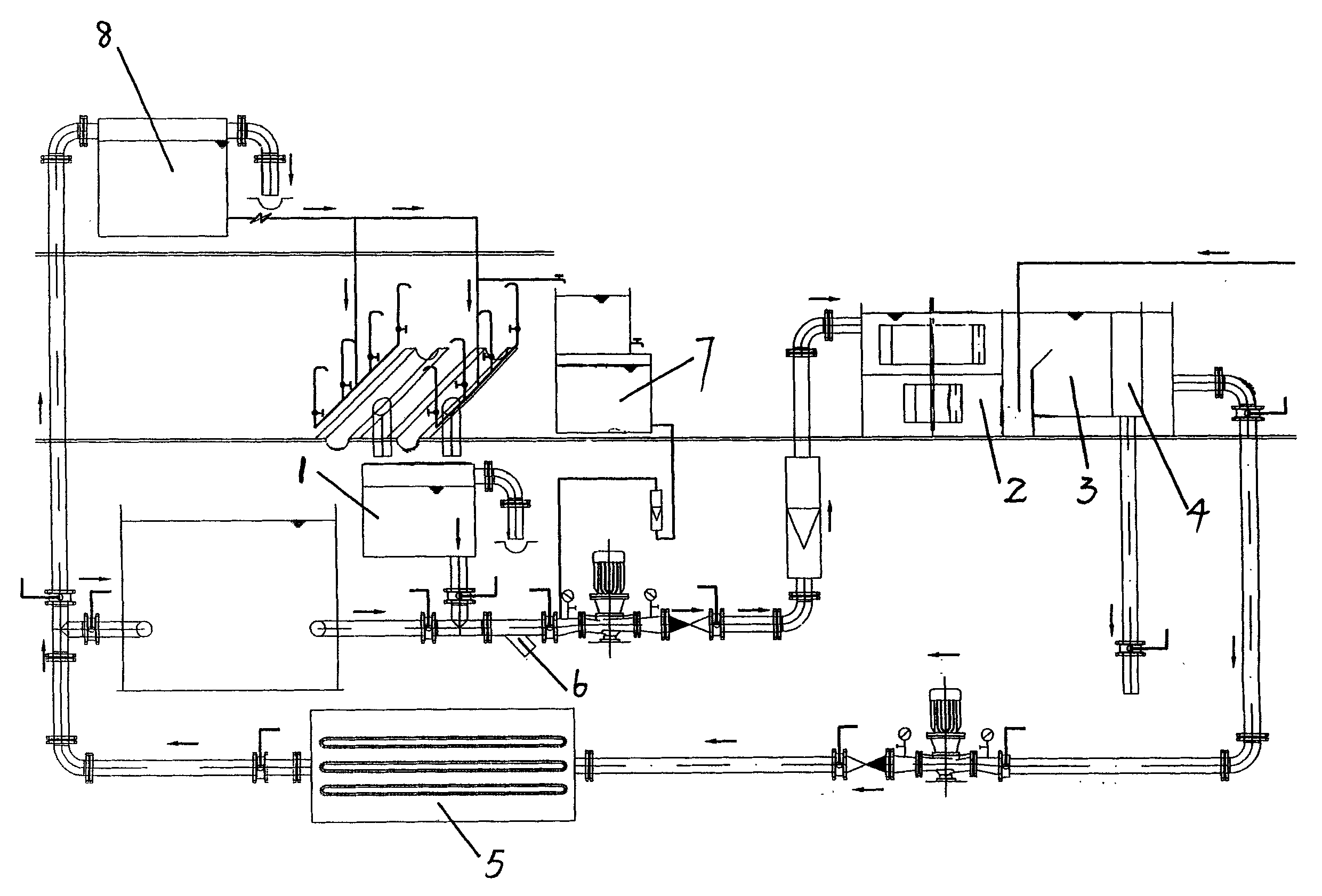

1.一元化洗浴废水处理回用装置，包括集水池、反应池、气浮池、沉淀 池与紫外线杀菌器，其特征在于洗浴水收集用集水池管道连接毛发过滤器， 毛发过滤器输出管与加药装置管道汇集后由泵提升连接至机械反应池，机械 反应池与气浮净化池于同一容器内前后水连接，气浮净化池的清水出水管管 道连接紫外线杀菌器接通洗浴用热水箱。
2.根据权利要求1所述的回用装置，其特征在于加药装置为PAC强化 絮凝剂加药装置。
3.根据权利要求1所述的回用装置，其特征在于机械反应池为二级机械 反应池，所述的二级机械反应池搅拌速度梯度递减。
说明书
一元化洗浴废水处理回用装置
技术领域
本实用新型属污水处理领域，尤其是指洗浴废水的净化回用装置。
背景技术
中国专利CN03243081.7公开了“一种一体化洗浴水回用机”，由生物 膜反应池、沉淀池及隔板、生物膜挂件、泵、砂滤罐、炭滤罐、紫外线杀 菌器和曝气系统组成，生物膜反应池进水口接洗浴水污水管，生物膜反应 池的处理水经隔板顶端的溢水堰流入沉淀池，经沉淀后的污水上清液经水 泵和管接砂滤罐的进水口，砂滤罐的出水口经管与炭滤罐的进水口相接， 炭滤罐的出水口经管与紫外线杀菌器的进水口相接，经杀菌处理后的达标 污水从紫外线杀菌器出水口排出，存在的不足是废水在回用装置中的留停 时间长，设备占地面积较大，工艺相对比较复杂，洗浴废水虽得到回用， 但从废水出来到净化完成过程中，热量的损失很大，能源没有回收利用。
发明内容
本实用新型正是为了克服上述不足，提供一种洗浴废水处理周期短、 热能得到最大节约、设备投资低的一元化洗浴废水处理回用装置，收集的 洗浴水水温在45℃-50℃，采用PAC凝聚剂在中温水条件下对颗粒污染物 进行电中和、吸附、架桥、凝聚和除去水中有害的阴阳离子吸附，浮选处 理后的中温洗浴水直接进入气浮池，固液分离后中温清水通过杀菌器处理 即可回用，具体是这样来实施的：一元化洗浴废水处理回用装置，包括集 水池、反应池、气浮池、沉淀池与紫外线杀菌器，其特征在于洗浴水收集 用集水池管道连接毛发过滤器，毛发过滤器输出管与加药装置管道汇集后 由泵提升连接至机械反应池，机械反应池与气浮净化池于同一容器内前后 水连接，气浮净化池的清水出水管管道连接紫外线杀菌器接通洗浴用热水 箱。整个装置中，洗浴水的回用处理均是在中温下完成，热能得到最大节 约，本装置选用中温水中具有良好浮选效果的PAC强化絮凝剂，机械池采 用二级机械反应池，速度梯度递减搅拌，调节气浮溶气、气水比等参数， 控制废水处理停留时间，可获得时间短处理效果明显的优势，最大限度地 减少了设备的制作成本。
本装置的优点是：
1.节约能源，把排放的温度在45℃～50℃废水收集后经PAC药制 絮凝(另再加微量高分子凝聚剂)除去水中有害物资，浊度接近于零，进 行回用洗浴，特别是露天作业工人一个班洗浴一小时，再使用该洗浴设备 工艺流程进行循环回用水，即节约能量，又节约水源。
2.节约投资成本，减少设备投资最关键技术是缩短废水处理过程的停 留时间，本设备最短可控制为11分钟，利用该装置回用洗浴水时间短、效 果显著、减少设备制作成本。
