申请日2006.05.10
公开(公告)日2007.05.09
IPC分类号F16K11/083
摘要
本实用新型提供了一种组合式成套水处理设备的控制阀，属于一种阀，它有至少三个独立但同时使用的阀，在其中的第一个阀的阀壳内有阀芯与阀套安装在一起，阀芯的一部分为扇形体、其余部分分隔成二个以上的水室与上部内腔相通，阀壳上部有进出水口，阀壳下部有出进水口、另一出进水口，第二个阀的结构与第一个阀相同，在第三个阀上的阀壳内有阀芯与阀套安装在一起，阀芯的一部分为扇形体、其余部分分隔成两个水室，阀壳上部有进水口，阀壳下部均匀布置有六个出进水口，这种控制阀对水处理设备的控制简单、方便，工作状态转换时运行平稳，只需几个阀即可实现成套水处理设备的控制，利于实现自动控制，降低了水处理设备的故障率。
权利要求书

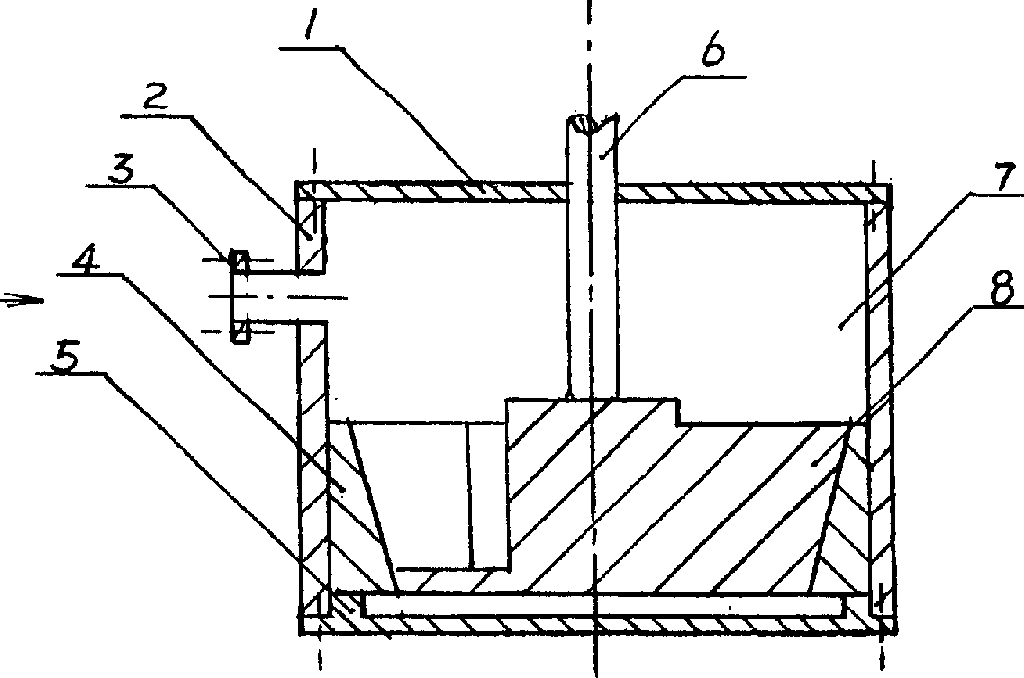

1、组合式成套水处理设备的控制阀，其特征在于，它有至少三个 独立但同时使用的阀，在其中的第一个阀上有阀壳(2)，阀壳内有阀芯 (8)与阀套(4)安装在一起，阀芯上有阀轴(6)，阀芯的一部分为扇 形体、其余部分被阀芯上的翅板(8-1)分隔成的二个以上的水室与上部 内腔相通，阀壳上部有进出水口(3)，阀壳下部相对布置的出进水口(9)、 另一出进水口(10)与阀芯的位置相对应;第二个阀的结构与第一个阀 的结构相同;在第三个阀上有阀壳(3b)，阀壳内有阀芯(5b)与阀套 (6b)安装在一起，阀芯上有阀轴(9b)，阀芯(5b)的一部分为扇形体、 其余部分被阀芯上的翅板(5b-1)分隔成两个水室，其中的一个水室与 上部内腔相通，另一个水室与阀芯中部的内腔(10b)相通并与阀壳底部 的反洗出水口(19b)相通，阀壳上部有进水口(4b)，阀壳下部均匀布 置的六个出进水口(7b)、(11b)、(14b)、(15b)、(16b)、(17b)与阀芯 的位置相对应。
2、如权利要求1所述的组合式成套水处理设备的控制阀，其特征在 于，它还有第四个阀和第五个阀，在第四个阀上有阀壳(3c)，阀壳内有 阀芯(8c)与阀套(5c)安装在一起，阀芯上有阀轴(7c)，阀芯的一部 分为扇形体、其余部分被阀芯上的翅板(8c-1)分隔成的两个水室与上 部内腔相通，阀壳上部有进水口(13c)，阀壳下部相对布置的出进水口 (9c)、另一出进水口(10c)与阀芯的位置相对应，阀芯的侧面有水室 (4c)与阀芯下部的环形槽(15c)相通，阀壳上有废液出口(14c)与 环形槽的位置相对应;在第五个阀上有阀壳(2d)，阀壳左右两侧分别有 进出水口(3d)和另一进出水口(6d)，阀壳的底部有出水口(4d)。
说明书
组合式成套水处理设备的控制阀
技术领域
本实用新型涉及一种阀，尤其是一种成套水处理设备上的多路控制阀。
背景技术
目前，在由过滤器、除氧器、除铁器或软水器组合成的成套水处理设 备上，产水、反洗、正洗及再生、大清状态转换的自动控制所用的阀门多 是由电磁开关阀、电动开关阀、气动开关阀等组合而成。要实现成套水处 理设备各工作状态的转换，需要少则十几个，多则二三十个阀门，且整套 设备占地面积大。在各工作状态转换时，受水锤现象的影响，各阀门之间 的开、关时会形成对水处理设备及各电、气动阀门的冲击，阀门出故障的 频率较高。虽然近年来研究出一些新形式的多路控制阀，但在用于成套水 处理设备时，均离不开电磁开关、电动开关阀及气动开关阀的配合，且成 本太高，不易实现简单稳定的自动控制。
发明内容
本实用新型所要解决的技术问题是，提供一种组合式成套水处理设备 的控制阀，以方便地实现对水处理设备的控制。
本实用新型是这样实现的，组合式成套水处理设备的控制阀，它有至 少三个独立但同时使用的阀，在其中的第一个阀上有阀壳，阀壳内有阀芯 与阀套安装在一起，阀芯上有阀轴，阀芯的一部分为扇形体、其余部分被 阀芯上的翅板分隔成的二个以上的水室与上部内腔相通，阀壳上部有进出 水口，阀壳下部相对布置的出进水口、另一出进水口与阀芯的位置相对应; 第二个阀的结构与第一个阀的结构相同;在第三个阀上有阀壳，阀壳内有 阀芯与阀套安装在一起，阀芯上有阀轴，阀芯的一部分为扇形体、其余部 分被阀芯上的翅板分隔成两个水室，其中的一个水室与上部内腔相通，另 一个水室与阀芯中部的内腔相通并与阀壳底部的反洗出水口相通，阀壳上 部有进水口，阀壳下部均匀布置的六个出进水口与阀芯的位置相对应。
采用上述结构的组合式成套水处理设备的控制阀，对水处理设备的控 制简单、方便，工作状态转换时运行平稳，克服了水锤现象对水处理设备 及阀门的冲击，减少或者取消了电磁开关阀、电动开关阀、气动开关阀的 配用。只需几个阀即可实现成套水处理设备的控制，利于实现自动控制， 降低了水处理设备的故障率。且构造简单，生产容易，成本低廉。
