申请日2006.04.28
公开(公告)日2007.05.09
IPC分类号C02F3/00; C02F3/30; C02F3/32
摘要
本实用新型的组合式人工生态废水处理装置包括依次相联通的初沉池、储水池、曝气生物滤池、缺氧池、植物沟和生物塘。曝气生物滤池自下而上依次设有石英砂层、钢渣层、沸石层以及泥炭层，在曝气生物滤池的底部布有带出水孔的水管，水管上方布有带出气孔的空气管，曝气生物滤池中种有陆生的重金属超积累或富集植物;缺氧池中置有纵向隔板，隔板与缺氧池底部留有间隙，池中充有陶粒和用于栽陆生花卉植物的浮床;植物沟中设有使水呈s形流动的纵向折板，在植物沟水面有用于种植草坪的浮床，生物塘中有固氮漂浮植物。该废水处理装置结构紧凑，投资小，既可去除氮磷、重金属以及难降解有机物废水，也可去除大肠杆菌等有害菌类，废水处理范围广，实用性强。
权利要求书

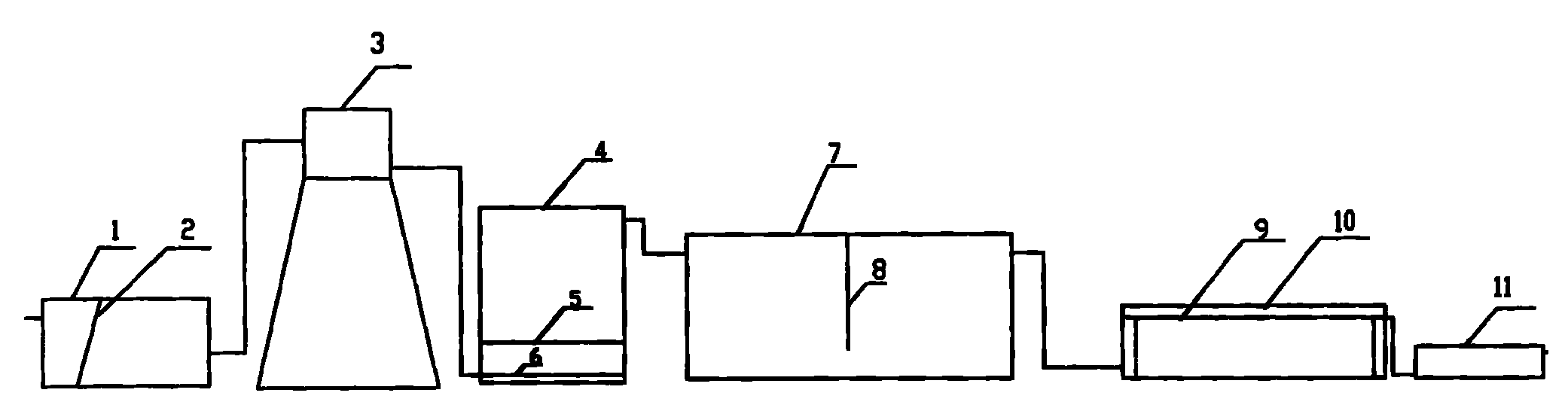

1.一种组合式人工生态废水处理装置，其特征在于：包括依次相联通的初 沉池(1)、储水池(3)、曝气生物滤池(4)、缺氧池(7)、植物沟(10)和生 物塘(11);曝气生物滤池(4)自下而上依次设有石英砂层(12)、钢渣层(13)、 沸石层(14)以及泥炭层(15)，在曝气生物滤池的底部布有带出水孔(17)的 水管(6)，水管(6)上方布有带出气孔(16)的空气管(5)，曝气生物滤池中 种有陆生的重金属超积累或富集植物;缺氧池(7)中置有纵向隔板(8)，隔板 (8)与缺氧池底部留有间隙，池中充有陶粒和用于栽陆生花卉植物的浮床;植 物沟(10)中设有使水呈s形流动的纵向折板(9)，在植物沟水面有用于种植草 坪的浮床，生物塘(11)中有固氮漂浮植物。
2.根据权利要求1所述的组合式人工生态废水处理装置，其特征在于初沉 池(1)内设有隔栅(2)。
3.根据权利要求1所述的组合式人工生态废水处理装置，其特征在于储水 池(3)支承在支架(3-1)上，曝气生物滤池(4)的进水口在池的下方，出水 口在池的上方，缺氧池(7)的进水口和出水口分别设在池相对两侧的上方，植 物沟(10)的进水口在池的下方，出水口在池的上方，生物塘(11)的进水口 在池的下方。
说明书
一种组合式人工生态废水处理装置
技术领域
本实用新型涉及一种废水处理装置，尤其是组合式人工生态废水处理装置。
背景技术
已有的人工生态废水处理，主要是湿地和生物塘，物种单一，没能实现植 物对污染物的逐级去除的优化组合，同时污水前处理中没有加强微生物的强化 措施，导致污水处理功能单一、处理效率低、占地面积大，且受季节影响大， 有时出水水质不能达到要求。
现有的污水多是含有多种污染物的混合污水，特别是含有较高重金属离子 的污水对一般的植物是有强烈的毒害作用，单一的人工生态越来越不适应处理 多种混合污水的需要。
发明内容
本实用新型的目的是提供一种结构合理、处理净化效率高的组合式人工生 态废水处理装置。
本实用新型的组合式人工生态废水处理装置，其特征在于包括依次相联通 的初沉池、储水池、曝气生物滤池、缺氧池、植物沟和生物塘;曝气生物滤池 自下而上依次设有石英砂层、钢渣层、沸石层以及泥炭层，在曝气生物滤池的 底部布有带出水孔的水管，水管上方布有带出气孔的空气管，曝气生物滤池中 种有陆生的重金属超积累或富集植物;缺氧池中置有纵向隔板，隔板与缺氧池 底部留有间隙，池中充有陶粒和用于栽陆生花卉植物的浮床;植物沟中设有使 水呈s形流动的纵向折板，在植物沟水面有用于种植草坪的浮床，生物塘中有固 氮漂浮植物。
上述的浮床可以是废旧泡沫或泥炭。通常在初沉池内设有隔栅，以利于去 除悬浮物，延缓曝气生物滤池的堵塞。
工作过程：
污水由初沉池沉淀去除悬浮物后，流经储水池进入曝气生物滤池底部水管， 同时向空气管曝气，水流经滤料及重金属超积累或富集植物处理后由上方进入 缺氧池，流经隔板底部间隙，经陶粒表面污水自然形成的微生物降解及花卉植 物的吸收、吸附后流入植物沟，经纵向折板形成s形水流，并经沟中草坪等发达 的根系过滤后流入生物塘，经生物塘中贫营养且可去除污染物的固氮漂浮植物 吸附、吸收，实现废水水质达标出水。
本实用新型的有益效果在于：
本实用新型废水处理装置具有排列顺序依次为曝气生物滤池—缺氧池—植 物沟—生物塘的组合，这种组合实现了不同浓度废水不同植物的优化组合，可 以逐级去除废水中含有的污染物，实现废水的深度处理。本实用新型结构紧凑， 操作简单，维修方便，一次性投资小，污水处理运行成本低，既可去除氮磷、 重金属以及难降解有机物废水，也可去除大肠杆菌等有害菌类，且通过更换不 同的植物，可处理不同的废水。本装置处理废水范围广，实用性强。
