申请日2006.04.29
公开(公告)日2007.11.14
IPC分类号C02F3/32
摘要
本实用新型是一种污水复合人工湿地生态处理系统，由依据地形依次由上而下逐级设置的污水通道、可清除细小的砂石以及各种悬浮颗粒物的沉淀池，可去除污水中较大的颗粒物质和泥状物质以及吸附污水中难降解的有机物和重金属的调节水解池、填充养殖基质并种植植物的多级人工养殖湿地构成，各设施依次通过水路连通。人工养殖湿地可去除COD、BOD5、SS以及病原微生物等，并硝化污水中氨氮，再经养殖有植物和鱼的稳定塘而最终净化。各设施的进水和出水大多采用自流的方式流动，很少需要能耗。由于依据现有地貌环境来设置污水处理的各项设施，利用植物的养殖对污水进行各项处理工作，运行稳定、可靠，依地形而建，基建投资省，处理效果好，出水水质优，特别是运行费用低，不需要任何能耗和药剂费用。
权利要求书
1.一种污水复合人工湿地生态处理系统，其特征在于：系统由依据地 形依次由上而下逐级设置污水通道、可清除细小的砂石以及各种悬浮颗粒 物的沉淀池、可去除污水中较大的颗粒物质和泥状物质以及吸附污水中难 降解的有机物和重金属的调节水解池、填充养殖基质并种植植物的多级人 工养殖湿地构成，各设施依次通过水路连通，各设施的出水依据地形坡度 自然流人下一级低位区域的设施。
2.如权利要求1所述的污水复合人工湿地生态处理系统，其特征在于： 所述污水通道中设置有过滤装置，以去除生活污水中大块状的各种悬浮物。
3.如权利要求1或2所述的污水复合人工湿地生态处理系统，其特征 在于：所述多级人工养殖湿地依次包括第一级垂直流人工养殖湿地、第二 级垂直流人工养殖湿地、第三级水平潜流人工养殖湿地和第四级表面流人 工养殖湿地。
4.如权利要求3所述的污水复合人工湿地生态处理系统，其特征在于： 所述表面流人工养殖湿地的出水水路与一个养殖植物和鱼的稳定塘连通。
5.如权利要求1所述的污水复合人工湿地生态处理系统，其特征在于; 所述沉淀池依次由去除砂石的第一级沉砂池和去除粗大的悬浮颗粒物的第 二级初级沉淀池构成，第一级沉砂池底设置若干沉砂斗，第二级初级沉淀 池的池底设有集泥区。
6.如权利要求1或2所述的污水复合人工湿地生态处理系统，其特征 在于：所述的第二级初级沉淀池、调节水解池的下方设有可排放污泥的污 泥人工湿地干化床。
7.如权利要求6所述的污水复合人工湿地生态处理系统，其特征在于： 所述污泥人工湿地干化床的出水水路与所述第三级水平潜流人工湿地连 通。
8.如权利要求2所述的污水复合人工湿地生态处理系统，其特征在于： 所述过滤装置为格栅，由粗、细两道自动清理的机械格栅构成，所述格栅 倾斜放置在污水通道内，去除垃圾分选污水中的大块状的生活杂物和漂浮 物质。
9.如权利要求1或2所述的污水复合人工湿地生态处理系统，其特征 在于：所述调节水解池的水表面设置一个升流式悬浮污泥床，以过滤去除 污水中较大的颗粒物质和泥状物质以及吸附污水中难降解的有机物和重金 属等，同时起到调节水量和均化水质的作用。
10.如权利要求9所述的污水复合人工湿地生态处理系统，其特征在 于：所述升流式悬浮污泥床是由一个其上种植植物的泡沫塑料板构成，覆 盖在调节水解池的水面上，以减轻臭味散发。
说明书
污水复合人工湿地生态处理系统
技术领域
本发明是一种污水处理系统，具体涉及一种污水复合人工湿地生态处 理系统。
背景技术
目前，人类的生存和发展与自然环境越来越密切，随着人们对环境保 护意识的提高和加深，对污水处理的方法也探究出越来越多的方案，无论 是工业污水或城市生活污水大多采用化学方法、生物方法来处理。对于城 市生活污水而言，通常建有大型的污水处理厂并安装有各种水净化设备以 及水处理池，污水通过多道工序、多台设备的处理而得到符合环保要求的 净化水。当前，有一种对于城市生活垃圾的处理系统是采用水分选技术加 机械分离技术把生活垃圾中的有利用价值的资源回收，同时进行深加工， 使生活垃圾中的固体废物资源化，如中国专利号为02222949.3号，名称为 “城市生活垃圾分选装置”实用新型专利所描述的那样。但是，此种水分 选装置需要消耗大量的洗涤水，据估计水分选1吨垃圾需要耗水4-7吨， 同时洗涤水中还含有较多的有机污染物、氮磷营养物、重金属和难降解的 污染物质。据估计其有机污染物COD的浓度达到500mg/L，是一般城市污 水COD浓度的2倍以上，会导致二次污染的发生，污水处理效果不甚理想， 设备投资大，系统运行成本高。
实用新型内容
本实用新型的目的在于为解决现有技术存在的问题，提供一种投资少， 运行成本低，污水处理效果好，并能够与当地的地理环境相结合的污水复 合人工湿地生态处理系统。

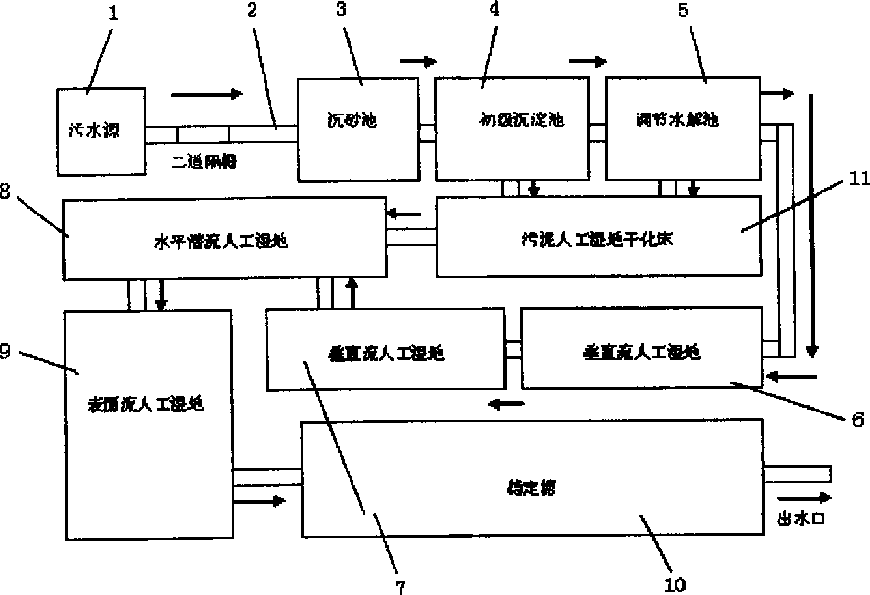

本实用新型是这样实现的：一种污水复合人工湿地生态处理系统，系 统由依据地形依次由上而下逐级设置污水通道、可清除细小的砂石以及各 种悬浮颗粒物的沉淀池、可去除污水中较大的颗粒物质和泥状物质以及吸 附污水中难降解的有机物和重金属的调节水解池、填充养殖基质并种植植 物的多级人工养殖湿地构成，各设施依次通过水路连通，各设施的出水依 据地形坡度自然流入下一级低位区域的设施。
所述污水通道中设置可以设置过滤装置，去除生活污水中大块状的各种悬 浮物;
所述多级人工养殖湿地可以依次包括第一级垂直流人工养殖湿地、第 二级垂直流人工养殖湿地、第三级水平潜流人工养殖湿地和第四级表面流 人工养殖湿地。
所述表面流人工养殖湿地的出水水路与一个养殖有植物和鱼的稳定塘 连通。
所述沉淀池可以依次由去除砂石的第一级沉砂池和去除粗大的悬浮颗 粒物的第二级初级沉淀池构成，第一级沉砂池底设置若干沉砂斗，第二级 初级沉淀池的池底设有集泥区。
所述的第二级初级沉淀池、调节水解池的下方可以设有可排放污泥的 污泥人工湿地干化床。
所述污泥人工湿地干化床的出水水路与所述第三级水平潜流人工湿地 连通。
所述过滤装置可以为格栅，所述格栅由粗、细两道自动清理的机械格 栅构成，所述格栅倾斜放置在污水通道内，去除垃圾分选污水中的大块状 的生活杂物和漂浮物质。
所述调节水解池的水表面可以设置一个升流式悬浮污泥床，以过滤去 除污水中较大的颗粒物质和泥状物质以及吸附污水中难降解的有机物和重 金属等，同时起到调节水量和均化水质的作用。
所述升流式悬浮污泥床可以是一个其上种植植物的泡沫塑料板，覆盖 在调节水解池的水面上，以减轻臭味散发。
本实用新型由于依据现有地貌环境来设置水处理系统中的各项设施， 利用设施中植物的养殖对污水进行各项处理工作，与传统技术相比具有以 下优点：
(1)系统运行稳定、可靠，依地形而建，很少需要动力提升和其他能 耗;
(2)基建投资省、处理效果好、出水水质优，特别是运行费用低，几 乎不需要任何能耗，使能耗最大限度地降低，也无需药剂费用;
(3)调节水解池固体停留时间长，污水中的绝大部分污泥被水解，污 泥产生量少，极少量的剩余污泥可用污泥人工湿地处理床进行干化和稳定， 可节省污泥处理部分的投资。
(4)整个污水处理系统无任何臭味污染问题。前处理单元和大部分主 体处理单元都是采用地下潜流形式，无任何臭味;当设置表面流人工养殖 湿地和稳定塘后，采用的是敞开式水体，因接纳的是硝化处理出水，也无 臭味问题。
(5)整个污水处理系统是一座人工湿地养殖生态公园，有多种水生植 物和陆生花卉植物以及清洁的水体，各项污水处理设施构成了以污水生态 处理和资源化为主题的生态环境保护花园。
