申请日2006.04.10
公开(公告)日2007.05.23
IPC分类号C02F1/00; C02F1/52; C02F1/66; C02F1/72
摘要
本实用新型公开了一种多极管式污水处理混合器，它由两端开口的管体和一组导流片构成，所述管体进水端的进水口设置呈中间小两端大的“X”状，在该进水口的内侧上设有加药孔，所述导流片沿管体轴线方向设置在进水口内侧，各导流片顺着管体依次排开，且其相邻两导流片在管体轴线的垂直方向上相互错开。本实用新型的优点是：结构简单，生产成本低，不仅能使污水与药剂自动充分混合，大大降低了工人的劳动强度，还可以提高药剂的使用效率，节约了能源。
权利要求书
1、多极管式污水处理混合器，其特征在于：它由两端开口的 管体和一组导流片构成，所述管体进水端的进水口设置呈中间小两端 大的“X”状，在该进水口的内侧上设有加药孔，所述导流片沿管体 轴线方向设置在进水口内侧，各导流片顺着管体依次排开，且其相邻 两导流片在管体轴线的垂直方向上相互错开。
2、根据权利要求1所述的多极管式污水处理混合器，其特征在 于：所述位于上述一组导流片之后，还设有一中间小两端大呈“X” 状的进水口，在该进水口的内侧上也开有加药孔，在该进水口的内侧 沿管体轴线方向也设有一组导流片，各导流片顺着管体依次排开，且 其相邻两导流片在管体轴线的垂直方向上相互错开。
3、根据权利要求1或2所述的多极管式污水处理混合器，其特 征在于：所述相邻两导流片间的夹角大小相等。
4、根据权利要求1或2所述的多极管式污水处理混合器，其特 征在于：所述相邻两导流片间呈45度夹角。
5、根据权利要求1或2所述的多极管式污水处理混合器，其特 征在于：所述一组导流片由3至6块构成。
6、根据权利要求1或2所述的多极管式污水处理混合器，其特 征在于：所述管体进水端的进水口处还设置有压力表。
说明书
多极管式污水处理混合器
技术领域
本实用新型涉及污水处理装置，更具体地说是涉及一种用来进行 污水处理的污水处理混合器。
背景技术
目前，处理污水主要有两种方法，一种是采用化学的方法进行污 水处理，它主要包括混凝、中和、氧化还原和化学沉淀等方法;另一 种是采用物理的方法进行污水处理，它主要包括有重力分离法、离心 分离法、过滤、磁分离等方法。其中采用化学方法处理污水时，需要 采用多种不同的药剂与污水进行充分混合均匀，使药剂能与污水进行 充分的化学反应，以达到良好的污水处理效果，但是，现在人们采用 的常用方法时直接将药剂加入到污水，使其自动混合，以致污水与药 剂混合不够均匀，从而致使污水的处理效果不佳。
实用新型内容
本实用新型的目的就是为了解决上述技术问题而提供一种结构 简单，生产成本低，操作方便，且使污水与药剂能进行充分混合的多 极管式污水处理混合器。
本实用新型为了解决上述技术问题而采取的技术解决方案如下：

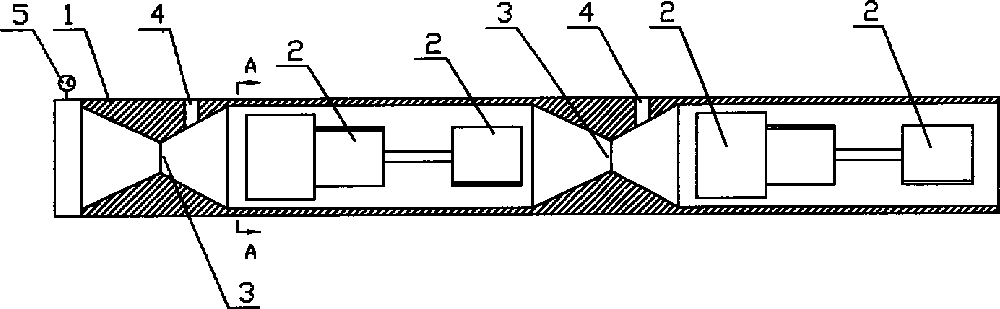

多极管式污水处理混合器，它由两端开口的管体和一组导流片构 成，所述管体进水端的进水口设置呈中间小两端大的“X”状，在该 进水口的内侧上设有加药孔，所述导流片沿管体轴线方向设置在进水 口内侧，各导流片顺着管体依次排开，且其相邻两导流片在管体轴线 的垂直方向上相互错开。
所述位于上述一组导流片之后，还设有一中间小两端大呈“X” 状的进水口，在该进水口的内侧上也开有加药孔，在该进水口的内侧 沿管体轴线方向也设有一组导流片，各导流片顺着管体依次排开，且 其相邻两导流片在管体轴线的垂直方向上相互错开。
所述相邻两导流片间的夹角大小相等。
所述相邻两导流片间呈45度夹角。
所述一组导流片由3至6块构成。
所述管体进水端的进水口处还设置有压力表。
本实用新型采用上述技术解决方案所能达到的有益效果是：本实 用新型结构简单，生产成本低，由中间小两端大的呈“X”状的进水 口可以使污水在进水口的外侧形成高压，在进水口的内侧形成负压， 从而能将设置在负压侧加药孔处的药剂自动吸入，并且还可以随着压 力的大小自动调节加药量，从而不仅能使污水与药剂自动充分混合， 大大降低了工人的劳动强度，还可以提高药剂的使用效率，节约了能 源，相互错开设置的导流片可以更好的使污水与已加入的药剂充分混 合，加强了混合效果，同时也提高了污水的处理效果。
