申请日2006.02.24
公开(公告)日2007.03.28
IPC分类号C02F3/06
摘要
本实用新型提供了一种废水再循环利用处理系统，包括分配槽，分别与分配槽连接的至少二个带含中间过滤介质的过滤夹墙的交替使用的过滤池，与过滤池的过滤夹墙相通的过滤水导引管和/或沟，与过滤水导引管和/或沟连接的引入含氧气体的至少二个交替使用的过滤降解池，过滤降解池中有至少一道含中间过滤介质的过滤夹墙，分配槽通往各过滤池的位置上设置有阀门，过滤水导引管和/或沟通往过滤降解池的位置上设置有阀门。能对废水处理回收再利用，减少生产成本，减少环境污染，可广泛用于材产工业，农副业、食品工业中的废水再循环利用。
权利要求书
1、废弃水再循环利用处理系统，其特征在于包括分配槽，分别与 分配槽连接的至少二个带含中间过滤介质的过滤夹墙的交替使用的过 滤池，与过滤池的过滤夹墙相通的过滤水导引管和/或沟，与过滤水导 引管和/或沟连接的引入含氧气体的至少二个交替使用的过滤降解池， 过滤降解池中有至少一道含中间过滤介质的过滤夹墙，分配槽通往各过 滤池的位置上设置有阀门，过滤水导引管和/或沟通往过滤降解池的位 置上设置有阀门。
2、如权利要求1所述的废水再循环利用处理系统，其特征在于过 滤池底部为倾向于过滤夹墙方向的斜面。
3、如权利要求1或2所述的废水再循环利用处理系统，其特征在 于过滤池中过滤夹墙内壁上有过滤筛网，过滤降解池中过滤夹墙迎水面 壁上有过滤筛网。
4、如权利要求1或2所述的废水再循环利用处理系统，其特征在 于过滤池为二个，过滤降解池为二个。
5、如权利要求3所述的废水再循环利用处理系统，其特征在于过 滤池为二个，过滤降解池为二个。
6、如权利要求1或2所述的废水再循环利用处理系统，其特征在 于过滤降解池中的过滤夹墙为二道。
7、如权利要求1或2所述的废水再循环利用处理系统，其特征在 于过滤降解池中的过滤夹墙为三道。
说明书
废水再循环利用处理系统
技术领域：
本实用新型与废水处理系统有关，特别与用于林产工业、农副业、 食品工业中的废水再循环利用处理系统有关。
背景技术：
在林产工业的中高密度纤维板生产中，木片的洗涤用水是中纤板工 业废水的主要来源。废水中的主要污染物为泥沙、碎木屑、木质粉尘、 木质纤维及木材的水溶性浸出物：COD一般在1300～3000mg/l、BOD一 般在1400mg/l、平均每生产1.5m3中纤板约耗水1吨。若此废水不回收 利用，一则增加生产成本，造成水资源的浪费，再则废水的排放还将造 成生态环境的污染。在农副业和食品工业中，果品薯类的生产中，对初 级原料的洗涤，也会产生废水，这些废水的污染成分以泥沙为主。
实用新型内容：
本实用新型的目的是为了克服以上不足，能对废水处理回收再利 用，减少生产成本，减少环境污染的用于林产工业，农副业、食品工业 的废水再循环利用处理系统。
本实用新型的目的是这样来实现的：

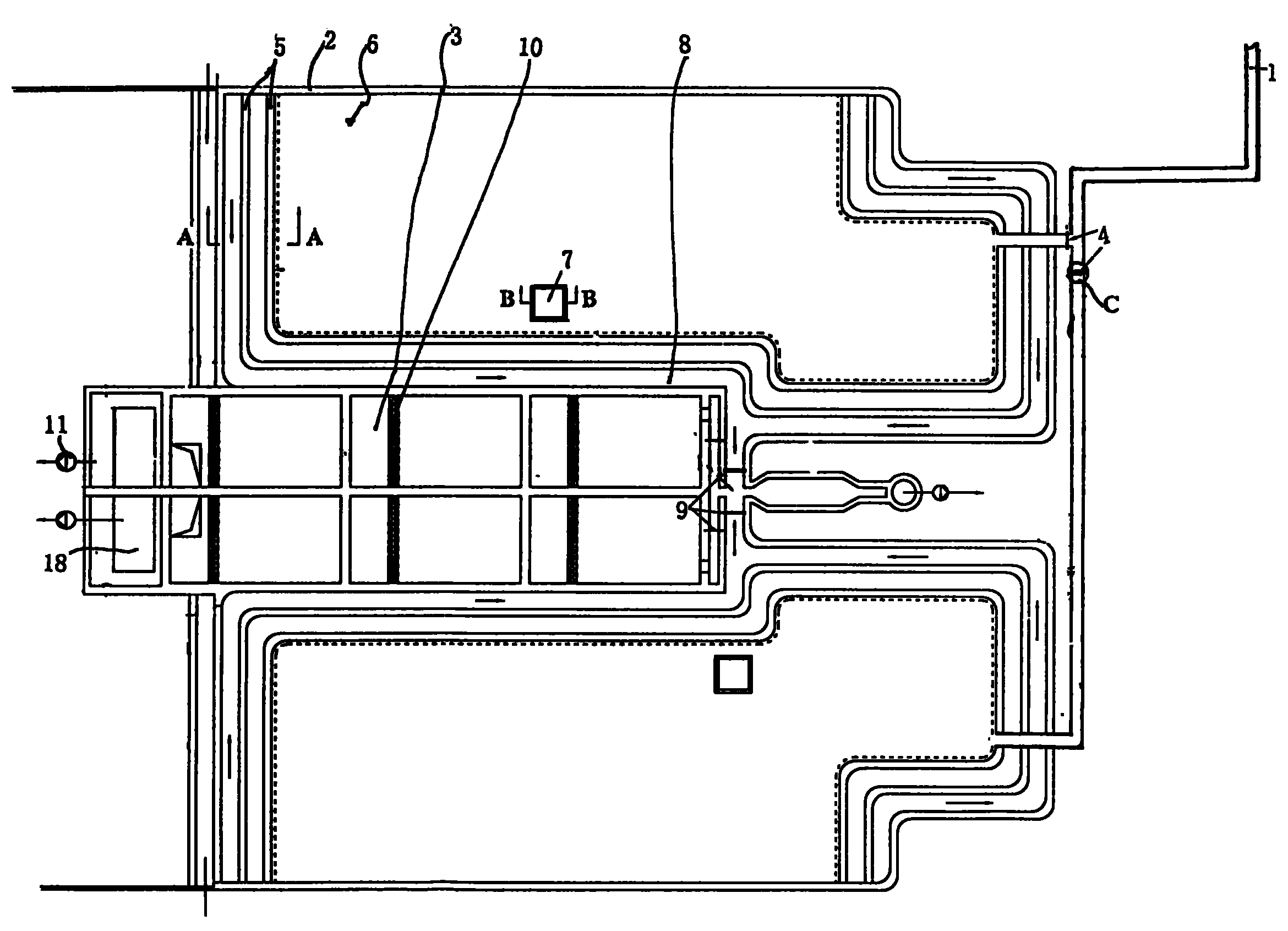

本实用新型废水再循环利用处理系统，包括分配槽，分别与分配槽 连接的至少二个带含中间过滤介质的过滤夹墙的交替使用的过滤池，与 过滤池的过滤夹墙相通的过滤水导引管和/或沟，与过滤水导引管和/或 沟连接的引入含氧气体的至少二个交替使用的过滤降解池，过滤降解池 中有至少一道含中间过滤介质的过滤夹墙，分配槽通往各过滤池的位置 上设置有阀门，过滤水导引管和/或沟通往过滤降解池的位置上设置有 阀门，过滤池及过滤降解池的数量视需要而定，过滤降解池中的过滤夹 墙数量视需要而定，过滤降解池中的过滤夹墙中的中间介质的粒度视需 要而定。
上述的过滤降解池底部为倾向于过滤夹墙方向的斜面。
上述的过滤降解池中过滤夹墙内壁上有过滤筛网，过滤降解池中过 滤夹墙迎水面壁上有过滤筛网，通过过滤筛网将废水中的大的污染物过 滤后再经过滤夹墙过滤。
上述的过滤池为二个，过滤降解池为二个，通过阀门将生产废水分 配到不同的过滤池，二个过滤池和二个过滤降解池分别按一定周期交替 使用，减少设备投资。
上述的过滤池中的过滤夹墙为二道，过滤降解效果好。
上述的过滤池中的过滤夹墙为三道，过滤降解效果更好。
使用本实用新型时，生产废水经管和/或沟导入分配槽，经阀门分 配到不同的过滤池，过滤池按一定的周期交替使用。废水经过滤池中的 过滤夹墙过滤后，经过滤水导引管和/或和阀门导引入不同的过滤降解 池。过滤降解池也根据降解周期交替使用。在过滤降解池中导入空气， 以利于有氧菌株的生长，对废水中的有机物降解。经过多重过滤，降解 的废水净化后由潜水泵泵入生产系统重新使用。过滤池的浓缩沉淀物， 泵入凉晒池晒干后送入锅炉充当燃料。
本实用新型能对废水回水再利用，减少生产成本，减少环境污染， 设备投资小，可广泛用于林产工业、农副业、食品工业中。
