申请日2006.01.25
公开(公告)日2007.03.21
IPC分类号E03D1/01; E03C1/12; E03C1/30
摘要
本实用新型是一种利用生活废水与自来水协调冲马桶的马桶水箱。此水箱在外观上与普通水箱相似，比普通水箱多一个进水口。内部结构通过间隔板将水箱分为大小两个储水室(小室约为大室的1/5)，大室水源为生活废水(准备一个体积大于0.2立方米的储水箱储存废水)，小室水源为自来水。间隔板上设有一个联通阀和一个平衡口。按动冲水按钮冲水，排水阀开启，大室内的水排入马桶，当大室内的水即将排净时，联通口自动打开，小室内的自来水流入大室，在排入马桶，完成冲水，实现使用少量自来水冲马桶，并能保持马桶的清洁。平衡口用于生活废水不足时自来水通过它流入大室，保证水箱内有足够的水源，并并能防止废水向自来水一侧扩散。
权利要求书

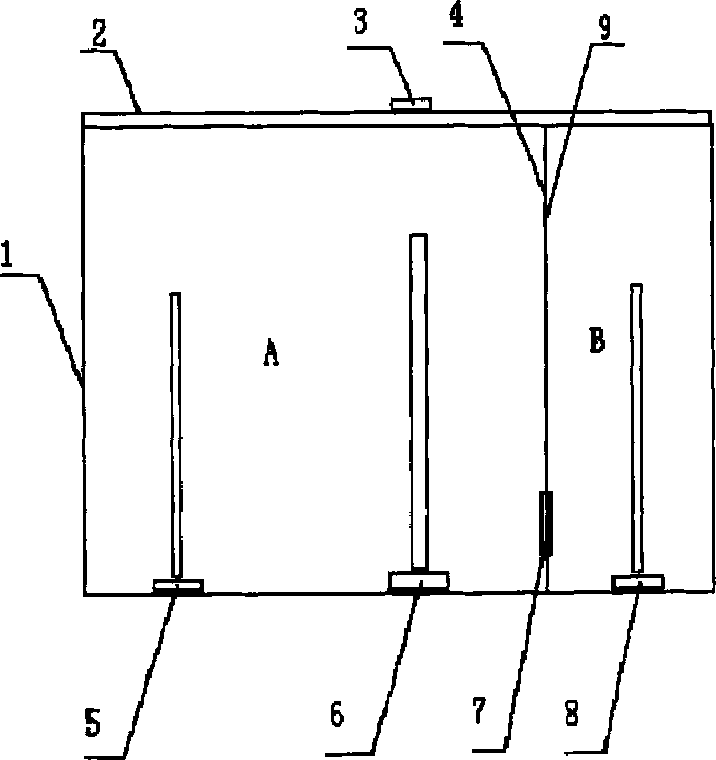

1.一种生活废水与自来水协调冲水马桶水箱由水箱壁，水箱盖，间隔板， 进水阀a，排水阀，进水阀b，联通阀，平衡口，冲水按钮组成，其特征在于：
间隔板将水箱分隔成大、小两个储水室;间隔板的下部装有一个联通阀， 上部设有一个平衡口，按动冲水按钮冲水，自动实现废水与自来水的转换， 完成整个冲水过程，并保证马桶内的清洁，同时保证水箱内随时都有足够的 水量;
联通阀的关闭依靠阀盖的自身重力和磁铁的磁力，联通阀的开启依靠两 室的水压差，当联通阀两侧的压力差大于磁力的两倍时，联通阀自动开启;
平衡口设至在间隔板的上部，其中心高度与两室的水位相平，当大室水 源不足时向大室内补充自来水，并且能防止废水向自来水一侧扩散。
说明书
生活废水与自来水协调冲水马桶水箱
技术领域：
本实用新型属于卫生洁具，是利用生活废水与自来水协调冲水的一种节 水马桶水箱。
背景技术：
目前公知的冲水马桶水箱都为一个室，水源为单一的自来水，每次冲水 需要自来水约6～10升。而家庭废水不能很好的再利用，白白的流掉。虽然有 的实用新型可以利用生活废水，只是将其储存起来，引入水箱冲马桶，但无 法保证马桶的清洁。有的利用废水冲马桶，也是人为利用盆等将废水直接倒 入马桶，比较繁琐，也不能保持马桶的清洁，也不是每个人都能做到。不能 达到节约自来水的目的。
发明内容：
本实用新型的主要目的是利用生活废水与自来水协调冲马桶，实现按动 一次冲水按钮完成冲马桶的过程，并保持马桶的清洁卫生，同时节约自来水。
本马桶水箱所采取的技术方案是：水箱由间隔板分割成大小两个室(小 室为大室的1/5)，两个室各装一个进水阀，大室的水源来自废水储水箱，小 室的水源来自再来水。间隔板下部设有联通阀，上部设一个平衡口。排水阀 安装在大室的底部，通过冲水按钮控制排水阀的开启。冲水时按动冲水按钮， 排水阀开启，大室内的废水排入马桶，快排净时联通阀在小室水压的作用下， 自动开启，自来水流入大室，从排水阀流入马桶，同时带走大室底部的沉淀 物，完成冲水，保持水箱和马桶的清洁。平衡口的功能是保证当废水水源不 足时，自来水通过平衡口流入大室，保证有足够的水量。
本实用新型的优点和积极效果是：1、充分利用生活废水，节约自来水， 实现使用1升自来水冲马桶，并保证马桶的清洁卫生;2、自动保证水箱内有 足够的水量;3、按动一次冲水按钮，自动完成废水与自来水的转换过程。
