申请日2006.01.12
公开(公告)日2007.07.18
IPC分类号F04D29/24; F04D29/10; F04D29/42; F04D29/18; F04D7/04
摘要

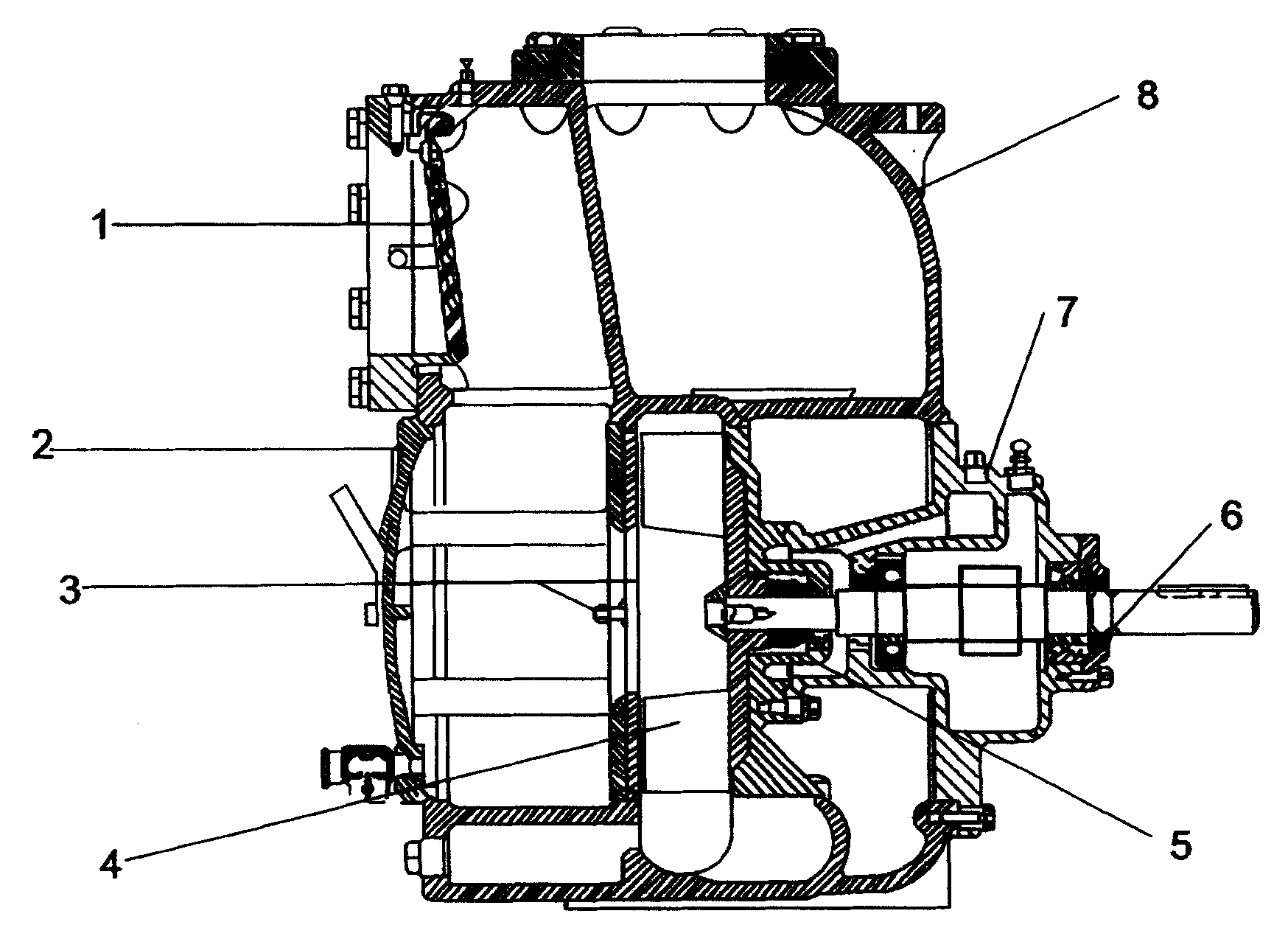

本实用新型公开了一种无堵塞自吸污水泵。它包括：拍门、前盖、衬板、叶轮、机械密封轴、轴承体、泵体，其特征在于，泵体内设有前置供水的通道仓，它位于叶轮的前面，正对叶轮的通道仓腔壁上设有前盖;叶轮为半开式双叶片叶轮，较好的解决了堵塞问题，便于大颗粒悬浮物液体介质的输送。
权利要求书
1、一种无堵塞自吸污水泵，由拍门、前盖、衬板、叶轮、机械密封、 轴、轴承体、泵体组成，其特征是：叶轮为半开式双叶片叶轮。
2、如权利要求1所述的无堵塞自吸污水泵，其特征是：在所述的轴的 内端设置有油润滑机械密封结构。
3、如权利要求1所述的无堵塞自吸污水泵，其特征是：在所述的前盖 与叶轮间设置有前置供水通道仓。
说明书
无堵塞自吸污水泵
技术领域
本实用新型涉及一种无堵塞自吸式离心污水泵，尤其适用于市政污水和 工业废水的处理系统。
背景技术
目前，市面上的排污泵，由于其结构原始，存在以下缺点：易堵塞叶片， 衬板不易更换，不利于长期的使用和日常的维护。
发明内容
本实用新型提供了一种无堵塞自吸污水泵。由拍门、前盖、衬板、叶轮、 机械密封、轴、轴承体、泵体组成，叶轮为半开式双叶片叶轮。
在所述的轴的内端设置有油润滑机械密封结构。在所述的前盖与叶轮间 设置有前置供水通道仓。
本实用新型克服了传统潜水污水泵所固有的缺点，具有成本低，性能可 靠的特点，开创性的转子部件可调节设计，使得其产品在适用性和使用寿命 上都有极大的提高。其具有独特的油润滑机械密封结构，无堵塞叶片，可更 换衬板，易于维护的保护装置设计结构，更适宜于污水的处理。
其独特的战列舰式外形结构，属独家首创。目前该系列泵有从口径Ф50 到350Ф多种规格，流量10～1200m3/h，扬程7～40m。
