申请日2006.01.17
公开(公告)日2007.02.21
IPC分类号E03D1/01; E03D11/11; E03C1/12; G05D9/12
摘要
本实用新型是一种生活废水的净化蓄水冲厕装置，包括有蓄水箱、微型吸水泵和进出水管，蓄水箱上顶部设有清水进水口和废水进水口，两进水口下端分别装有滤网，废水进水管的一端与装在蓄水箱箱壁上的微型吸水泵的出水端相连，微型吸水泵的吸水端装有带滤头的吸水软管，蓄水箱的下端装有出水管，出水管上装有阀门和冲厕延时阀。本装置能将洗衣、洗浴、洗涤等生活废水经过滤净化后，用微型吸水泵蓄存在水箱中，待冲洗厕所时使用;其优点是，生活废水利用率高，可将90%以上的生活废水净化，蓄存;结构简单可靠，使用方便，节水效果显著;制造成本低，如果采用直接与座便器连接的方式，成本可节省30%左右。
权利要求书

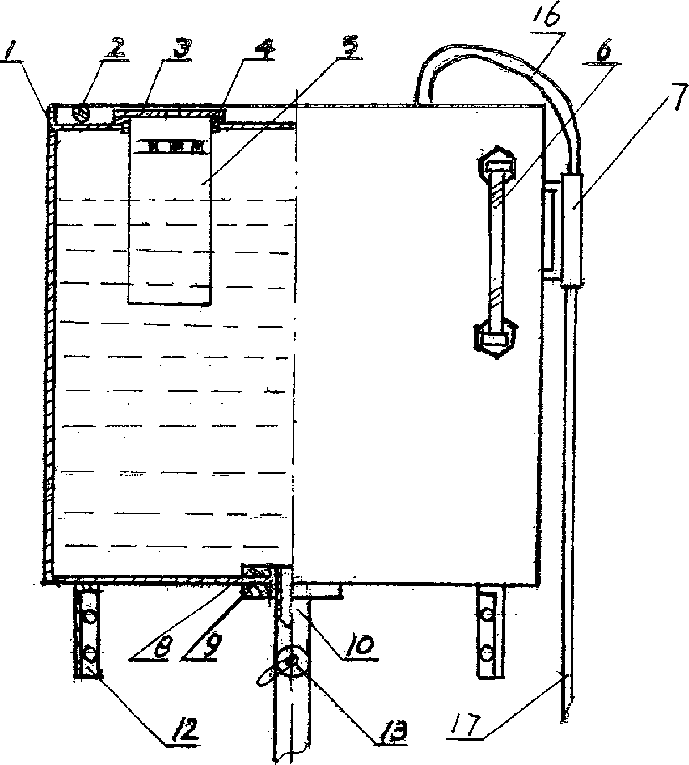

1、一种生活废水净化蓄水冲厕装置，包括有蓄水箱、微型吸水泵和进出水 管，其特征是蓄水箱(1)上顶部设有废水进水口和清水进水口，两进水口下端 分别装有滤网(5)，废水进水管(16)的一端与装在蓄水箱箱壁上的微型吸水 泵(7)的出水端相连，微型吸水泵(7)的吸水端装有带滤头(23)的吸水软 管(17)，蓄水箱(1)的下端装有出水管(10)，出水管(10)与座便器喷水通 道(26)相通。
2、根据权利要求1所述的生活废水净化蓄水冲厕装置，其特征在于所述的 装在进水口下端的滤网(5)上设有支承端盖(3)和带牙状支承圈(4)。
3、根据权利要求1或2所述的生活废水净化蓄水冲厕装置，其特征在于所 述的滤网(5)的支承端盖(3)上还设有封堵(15)，封堵(15)用销轴铰接在 支承端盖(3)上。
4、根据权利要求1或3所述的生活废水净化蓄水冲厕装置，其特征在于所 述的滤头(23)上还包有过滤网(22)。
5、根据权利要求1或3所述的生活废水净化蓄水冲厕装置，其特征在于所 述蓄水箱(1)装在座便器的上方。
6、根据权利要求1或4所述的生活废水净化蓄水冲厕装置，其特征在于所 述的出水管(10)上装有阀门(13)。
7、根据权利要求1或4所述的生活废水净化蓄水冲厕装置，其特征在于所 述的出水管(10)上装有阀门(13)和冲厕延时阀(25)。
8、根据权利要求1所述的生活废水净化蓄水冲厕装置，其特征在于所述滤 头(23)装入蓄水桶(21)内，蓄水桶(21)上装有凹形过滤器，凹形过滤器 由过滤网(20)、凸缘压圈(18)和压圈(19)构成。
说明书
生活废水净化蓄水冲厕装置
技术领域
本实用新型涉及一种生活废水的净化蓄水冲厕装置。
背景技术
目前我国缺水城市有300余座，其中100余座严重缺水，而全国数千万套 座便器冲厕水箱，绝大部分和生活用水共用一个管道，1/3以上生活用水用于冲 厕，还不包括25%漏水器具造成的损失。为节约用水，上海市政府近年免费为 市民换用水13升的冲厕便器水箱，但仍使用生活用水。造成了使用生活用水资 源的极大浪费。
在现有技术中，国外解决冲厕水的问题大多是采用双管输水，专门有一个管 道输送海水或经过处理的废水作冲厕水，每次冲量3～6升。采用双管输水造价 高昂，困难问题较多，按我国国情较长时间内难以实现。
多年来，利用生活废水冲厕的开发使用，不断有人报道，但是由于其结构较 复杂庞大、成本高至今未能推广使用，如果想节水，用户只能靠现有冲厕水箱 和简单容器蓄水，占地面积大，而且也不能从根本上解决生活废水的再利用，
发明内容
本实用新型解决了现有技术中存在的生活废水冲厕装置结构复杂庞大、成 本高，生活废水的再利用率低的技术问题，而提供了一种能将洗衣、洗浴、洗 涤等生活废水经过滤净化后，较容易的蓄存起来，并能方便使用的生活废水净 化蓄水冲厕装置。
本实用新型是这样实现的，生活废水净化蓄水冲厕装置，包括有蓄水箱、微 型吸水泵和进出水管，其特征是蓄水箱上顶部设有清水进水口和废水进水口， 两进水口下端分别装有滤网，废水进水管的一端与装在蓄水箱箱壁上的微型吸 水泵的出水端相连，微型吸水泵的吸水端装有带滤头的吸水软管，滤头上还包 有过滤网;蓄水箱的下端装有出水管，出水管与座便器进水通道相通，出水管 上装有阀门和冲厕延时阀。本装置能将洗衣、洗浴、洗涤等生活废水经过滤净 化后，用微型吸水装净化后的水蓄存在水箱中，待冲洗厕所时使用。充分利用 了生活废水，达到了节约用水的目的。
本实用新型所述的装在进水口下端的滤网上设有支承端盖和带牙状支承 圈，带牙状支撑圈和过滤网胶粘构成，可防止蓄水箱内的废水异味溢出。
本实用新型的滤网的支承端盖上还设有封堵，封堵用销轴铰接在支承端盖 上。
本实用新型所述的蓄水箱装在座便器的上方，可节省卫生间的占地面积。
本实用新型所述滤头装入蓄水桶内，蓄水桶上装有凹形过滤器，凹形过滤 器过滤网装在凸缘压圈与压圈之间。凹形过滤器的作用是：放置于厨房洗涤池 下端和卫生间洗涤池下端蓄水，尤其是对带有较大固体颗粒、大片纤维状物和 毛发等的废水经由凹形过滤蓄水器过滤后，由上述水泵软管吸入蓄水箱。
本实用新型的优点：1、生活废水利用率高，可将除油污水以外的90%以上 的生活废水净化，蓄存，周期性的循环，蓄水、冲厕;2、储水量大，储水箱可 储存120-150升;3、结构简单可靠，使用方便，节水效果显著;4、制造成本 低，如果采用直接与座便器连接的方式，成本可节省30%左右。
