申请日2006.02.07
公开(公告)日2007.03.14
IPC分类号C02F3/02
摘要
一种膜生物反应器处理垃圾渗滤液的设备，包括膜生物反应器，膜生物反应器包括悬浮生长物反应腔、与悬浮生长物反应腔邻接的膜分离处理腔以及通过管路与膜分离处理腔相连的出水水泵，悬浮生长物反应腔的腔壁上设有进水口，悬浮生长物反应腔内设有曝气系统和给水水泵，与给水水泵相连的管路伸至膜分离处理腔中，膜分离处理腔内设有微滤膜组，微滤膜组通过管路与膜分离处理腔外的出水水泵相连。本实用新型的膜生物反应器处理垃圾渗滤液的设备。采用膜分离的技术，处理效果好，污泥剩余量较少，而且占地面积小。
权利要求书

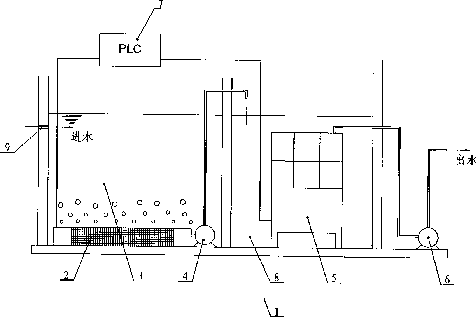

1、一种膜生物反应器处理垃圾渗滤液的设备，其特征在于：包括膜生物反应器(1)，所 述膜生物反应器(1)包括悬浮生长物反应腔(3)、与所述悬浮生长物反应腔(3)邻接的膜 分离处理腔(8)以及通过管路与所述膜分离处理腔(8)相连的出水水泵(6)，所述悬浮生 长物反应腔(3)的腔壁上设有进水口(9)，所述悬浮生长物反应腔(3)内设有曝气系统(2) 和给水水泵(1)，与所述给水水泵(4)相连的管路伸至所述膜分离处理腔(8)中，所述膜 分离处理腔(8)内设有微滤膜组(5)，所述微滤膜组(5)通过管路与所述膜分离处理腔(8) 外的所述出水水泵(6)相连。
2、根据权利要求1所述的膜生物反应器处理垃圾渗滤液的设备，其特征在于：所述曝气 系统(2)位于所述悬浮生长物反应腔(3)的底部。
3、根据权利要求2所述的膜生物反应器处理垃圾渗滤液的设备，其特征在于：还包括可 编程控制器(7)，所述可编程控制器(7)通过控制线路分别与微滤膜组(5)和曝气系统(2) 相连。
说明书
膜生物反应器处理垃圾渗滤液的设备
技术领域
本实用新型涉及一种高浓度有机废水的处理设备，特别是涉及一种应用膜生物反应器处 理垃圾渗滤液的设备。
背景技术
生活垃圾填埋场的垃圾渗滤液是垃圾在填埋过程中产生的高浓度有机污水，主要来源于 降水、有机物降解和垃圾本身的内含水，据测定含有93种有害物质，其中有22种已被列入 中国和美国国家环保署的重点控制名单，其中1种可直接致癌，5种可诱发癌症。除此之外， 垃圾渗滤液中还含有大量重金属离子、细菌、病毒等有毒有害物质，以其污染负荷计算，一 吨垃圾渗滤液对环境的污染相当于100～200吨城市污水。生活垃圾混合收集的地区，受生活 条件，生活习惯，地区和季节的影响较大，使得其成分更为复杂、水质浓度和水量变化更大， 生活垃圾填埋场渗滤液的化学需氧量COD约在3000-50000mg/L之间，而悬浮物SS约在 2000mg/L左右，氨氮含量约在1000-3000mg/L之间，pH值约在4～9之间，另外还有卤代 芳烃，重金属和病毒等污染，如不加以处理而直接排放将会对周围的地下水体、地表水体、 上壤及生态环境带来不可估量的污染和危害，对周边人民群众的身体健康产生严重威胁。
目前已建的垃圾渗滤液处理厂多采用传统的压力驱动膜分离技术，该技术起源于生活污 水的处理，对垃圾渗滤液这种毒性高、水质变化大的污水极不适应。由于垃圾渗滤液的处理 难度很大，常规的处理方法很难将其处理达到规定的排放标准。
实用新型内容
本实用新型的目的在于提供一种工艺可靠、性价比高、适应性强、出水水质好的处理垃 圾渗滤液处理设备。
本实用新型的膜生物反应器处理垃圾渗滤液的设备，包括膜生物反应器以及位于所述膜 生物反应器内的微滤膜组以及曝气系统，其中所述膜生物反应器为设有进水口和出水口的容 器。
本实用新型的膜生物反应器处理垃圾渗滤液的设备，其中所述曝气系统位于所述膜生物 反应器底部。
本实用新型的膜生物反应器处理垃圾渗滤液的设备，其中还包括可编程控制器，所述可 编程控制器通过控制线路分别与微滤膜组以及曝气系统相连。
本实用新型的膜生物反应器处理垃圾渗滤液的设备，具有以下技术效果：
1、高效集成，占地面积小;
2、污泥负荷(F/M)低，剩余污泥量小;
3.因采用膜分离的技术，处理液中不会有悬浮物质(SS)，活性污泥的停留时间(SRT) 得到延长，界面活性剂等难分解物质也能被去除;
4、出水水质好，无细菌和悬浮物;
5、整个处理系统可采用PLC控制，自动化程度高，并可增设报警装置，系统运行安全， 维修简单、操作方便。
