申请日2006.01.11
公开(公告)日2006.07.19
IPC分类号E03F5/00; E03F3/04
摘要
本发明公开了一种排水口跌水处理方法，在排水管(1)进入排水沟段弯曲一角度，并在排水管的出口处进行斜切处理;排水沟底部长度L为14倍排水管的直径d，底部到排水沟的出水面高度h为4倍d。本发明通过对排水管的断面处理，以及接纳水沟沟底处理，减少雨(污)水四处飞溅，以及减轻对接纳水沟沟底的冲刷。达到了发明目的。
权利要求书
1.一种排水口跌水处理方法，其特征在于：在排水管(1)进入排 水沟(2)段弯曲一角度，并在排水管(1)的出口处进行斜切处理;排水沟(2)底部长度 L为14倍排水管(1)的直径d，底部到排水沟(2)的出水面高度h为4倍d。
2.根据权利要求1所述排水口跌水处理方法，其特征在于：排水管( 1)的弯曲角度为90度，连接半径为5倍管道直径d。
3.根据权利要求1所述排水口跌水处理方法，其特征在于：排水管( 1)出口处斜切的角度为30度。
4.根据权利要求1所述排水口跌水处理方法，其特征在于：排水沟( 2)底部排水坡度大于0.30%。
说明书
排水口跌水处理方法
技术领域：
本发明涉及一种排水跌水的处理方法，主要用于雨水或污水提升后的排水口的跌水处理 。
背景技术：
通常情况下，平原地区的雨水排水，以及污水经处理后的污水排除均需要经过提升后通 过排水管排至废水接纳水体，或者接纳水沟中。由于泵的提升，雨(污)水在出水口都有一 定压力，因此对接纳水体或接纳水沟的地基和沟底冲刷较利害，另外，雨(污)水四处飞溅 也会对环境造成污染。
发明内容：
本发明的目的在于：提供一种排水口跌水处理方法，将雨(污)水管靠出水口附近一段 作斜切处理，以增大出水口断面面积，减少出水压力，并对接纳水沟沟壁进行跌水处理，以 减少雨(污)水四处飞溅，以减轻接纳水沟沟底的冲刷。

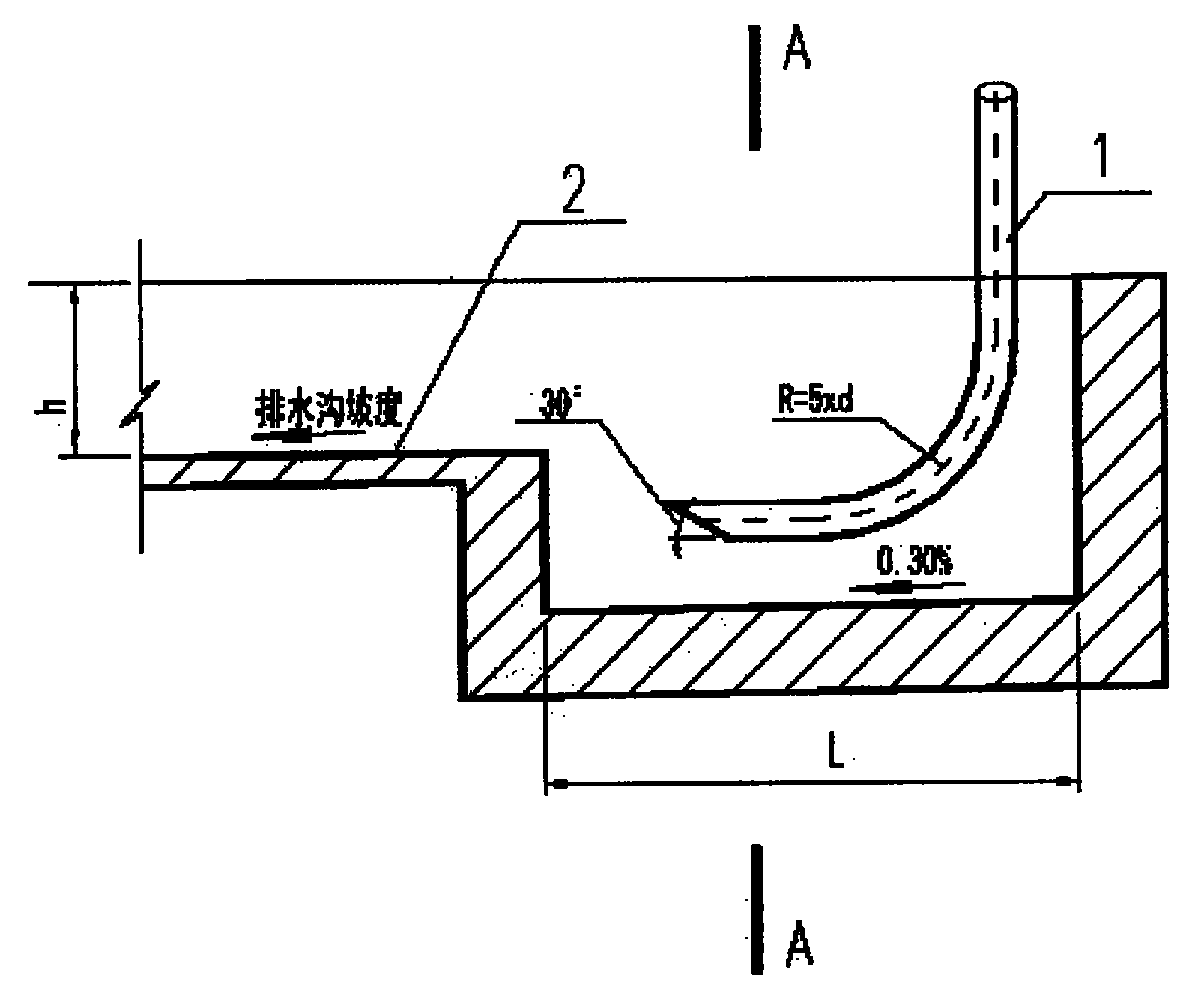

本发明是这样实现的：在排水管(1)进入排水沟(2)段弯曲一角度，并在排水管(1 )的出口处进行斜切处理;排水沟(2)底部长度L为14倍排水管(1)的直径d，底部到排水 沟(2)的出水面高度h为4倍d。
排水管(1)的弯曲角度为90度，连接半径为5倍管道直径d。
排水管(1)出口处斜切的角度为30度。
排水沟(2)底部排水坡度大于0.30%。
本发明通过对排水管的断面处理，以及接纳水沟沟底处理，减少雨(污)水四处飞溅， 以及减轻对接纳水沟沟底的冲刷。达到了发明目的。
