申请日2006.11.29
公开(公告)日2007.08.01
IPC分类号C02F1/52
摘要
本发明公开了一种用于水处理复合型絮凝剂及其制备方法，旨在提供一种用麦饭石、聚合氯化铝和淀粉复合而成的絮凝剂，它的特点是无毒，用量少，成本低，净化水质效果好，絮凝速度快，产生污泥少，使用方便，适应性强;包括麦饭石、聚合氯化铝、淀粉;将精选的麦饭石用饮用水洗净，干燥后粉碎成1-3mm粒度，再用电炉烘烤活化，烘烤温度为300-500℃，烘烤时间为90分钟，出炉后自然冷却，冷却后，制成活性麦饭石，待用;将聚合氯化铝与淀粉混合，取20-30℃的饮用水将二者搅拌糊化，再与活性麦饭石混合搅拌，使活性麦饭石表面均匀粘附;将三者的混合物在常温常压下干燥，制成复合絮凝剂，进行检测包装;适于生活用水、工业用水和污水处理应用。
权利要求书
1、一种用于水处理复合型絮凝剂;包括活性麦饭石、聚合氯化铝、淀粉; 其特征在于：它是由以下原料及重量百分比加工配制而成：
活性麦饭石80-90%;聚合氯化铝5-10%;淀粉5-10%。
2、根据权利要求1所述的用于水处理复合型絮凝剂;其特征在于：所述 的活性麦饭石粒度为1-3mm;所述聚合氯化铝为固体粉末，粒度为100目或 液态状;所述的淀粉为粉末状。
3、一种如权利要求1所述的用于水处理 复合型絮凝剂的制备方法;其特 征在于：A将精选的麦饭石用饮用水洗净，干燥后粉碎成1-3mm粒度，经筛 选后，再用电炉烘烤活化，烘烤温度为300-500℃，烘烤时间为90分钟，出炉 后自然冷却，冷却干燥后，制成活性麦饭石，待用;
B将聚合氯化铝与淀粉混合，取20-30℃的饮用水将二者搅拌糊化，再与 活性麦饭石混合搅拌，使活性麦饭石表面均匀粘附;
C将三者的混合物在常温、常压下干燥，制成复合絮凝剂，进行检测包装。
说明书
用于水处理复合型絮凝剂及其制备方法
所属技术领域
本发明涉及一种用于水处理复合型絮凝剂及其制备方法，尤其涉及一种由麦饭 石、聚合氯化铝和淀粉复合而成的水处理剂，属水处理技术领域。
背景技术
目前，聚合氯化铝已经成为国际国内较为先进的高效絮凝剂;尽管聚合氯化铝 具有用量少、成本低、净化水质优、使用方便等优点，但在实际应用中，仍然存在 着絮凝速度较慢、污泥产生量较大等缺点;针对某些废水的处理，聚合氯化铝还暴 露出絮凝不充分的缺点，需要和其它有机高分子絮凝剂联合使用，才能达到理想的 絮凝效果。另外，聚合氯化铝原料主要依赖于铝钒土矿，我国铝钒土矿产资源十分 有限，加上近些年的大幅度开采，铝钒土资源已难以满足聚合氯化铝市场不断增长 的需求，聚合氯化铝的成本越来越高;因此，急需一种可以替代或部分替代铝钒土 矿的资源来生产这种高效絮凝剂。
发明内容
为了克服上述不足，本发明的目的在于提供一种用麦饭石、聚合氯化铝和淀粉复 合而成的絮凝剂，它的特点是无毒，用量少，成本低，净化水质效果好，絮凝速度 快，产生污泥少，使用方便，适应性强。
本发明解决其技术问题所采取的技术方案是：它是由以下原料及重量百分比加工 配制而成：：活性麦饭石80--90% 聚合氯化铝5--10% 淀粉5--10% 所述的活性麦饭石粒度为1-3mm;所述聚合氯化铝为固体粉末，粒度为100目， 或液态状;所述的淀粉为粉末状。

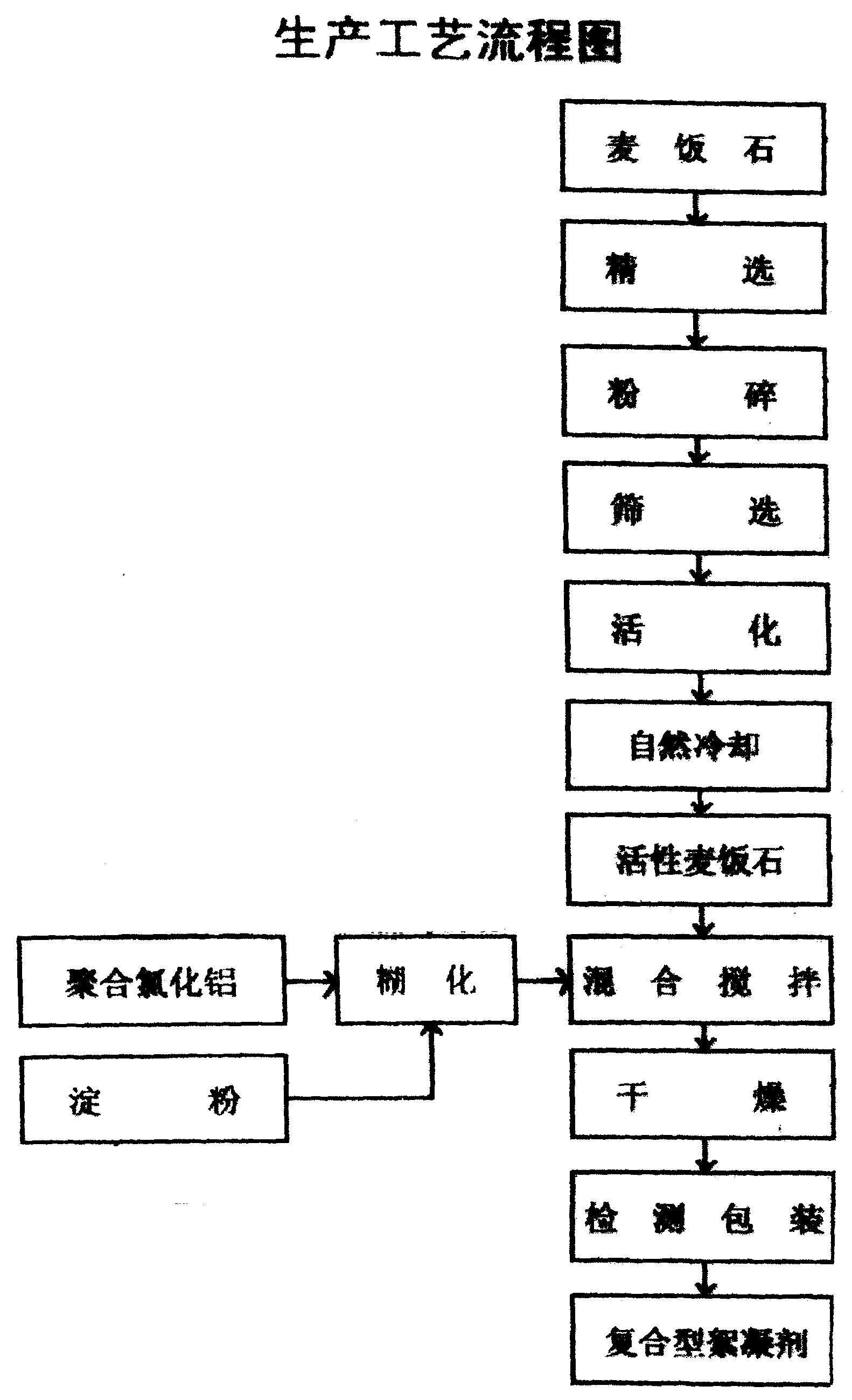

制备方法：
A将精选的麦饭石用饮用水洗净，干燥后粉碎成1-3mm，粒度经筛选后，再用 电炉烘烤活化，烘烤温度为300-500℃，烘烤时间为90分钟，出炉后自然冷却， 冷却后，制成活性麦饭石，待用。
B将聚合氯化铝与淀粉混合，取20-30℃的饮用水将二者搅拌糊化，再与活性麦 饭石混合搅拌，使活性麦饭石表面均匀粘附。
C将三者的混合物在常温、常压下干燥，制成复合絮凝剂，进行检测包装。
本发明的有益效果是：(1)絮凝速度快;本发明提出的絮凝剂在投加后1-2分 钟开始絮凝，20分钟完成整个絮凝沉淀过程;而单一使用聚合氯化铝时，投加后5 分钟才开始絮凝，完成絮凝沉淀则需要2小时。(2)污泥产生量少;本发明提出的 絮凝剂在整个絮凝过程中，与单一使用聚合氯化铝相比，所产生的污泥量少30%， 减少二次污染。(3)成本低;当前，聚合氯化铝的市场价格比较高，而且还将进一 步抬升，而麦饭石和淀粉因资源丰富而价格低廉;在使用量上本发明提出的复合型 絮凝剂可节省聚合氯化铝85%以上;适于生活用水、工业用水和污水处理应用。
