申请日2006.11.20
公开(公告)日2007.06.27
IPC分类号C02F1/42
摘要
本发明公开了一种水处理软化阀的浮动床转换装置，它是在连接体上端沉孔状内腔中，设有上布水器中心管孔(1)与连接体下端端面上至少设有的一个上布水器通孔(2)连通;所述连接体下端端面上设有的下布水器中心管孔(3)，与连接体上端内腔底部至少设有的一个下布水器通孔(4)连通。当处理的原水硬度指标>500mg/L时，通过与顺流再生固定床软化阀的配套连接使用，即可取代现有技术中需另增加连接一套顺流再生固定床软化阀，或需更换安装专用的浮动式离子交换床软化阀。本发明结构紧凑且生产成本低，同现有技术相比，明显降低水处理控制阀的使用成本在55%左右。
权利要求书

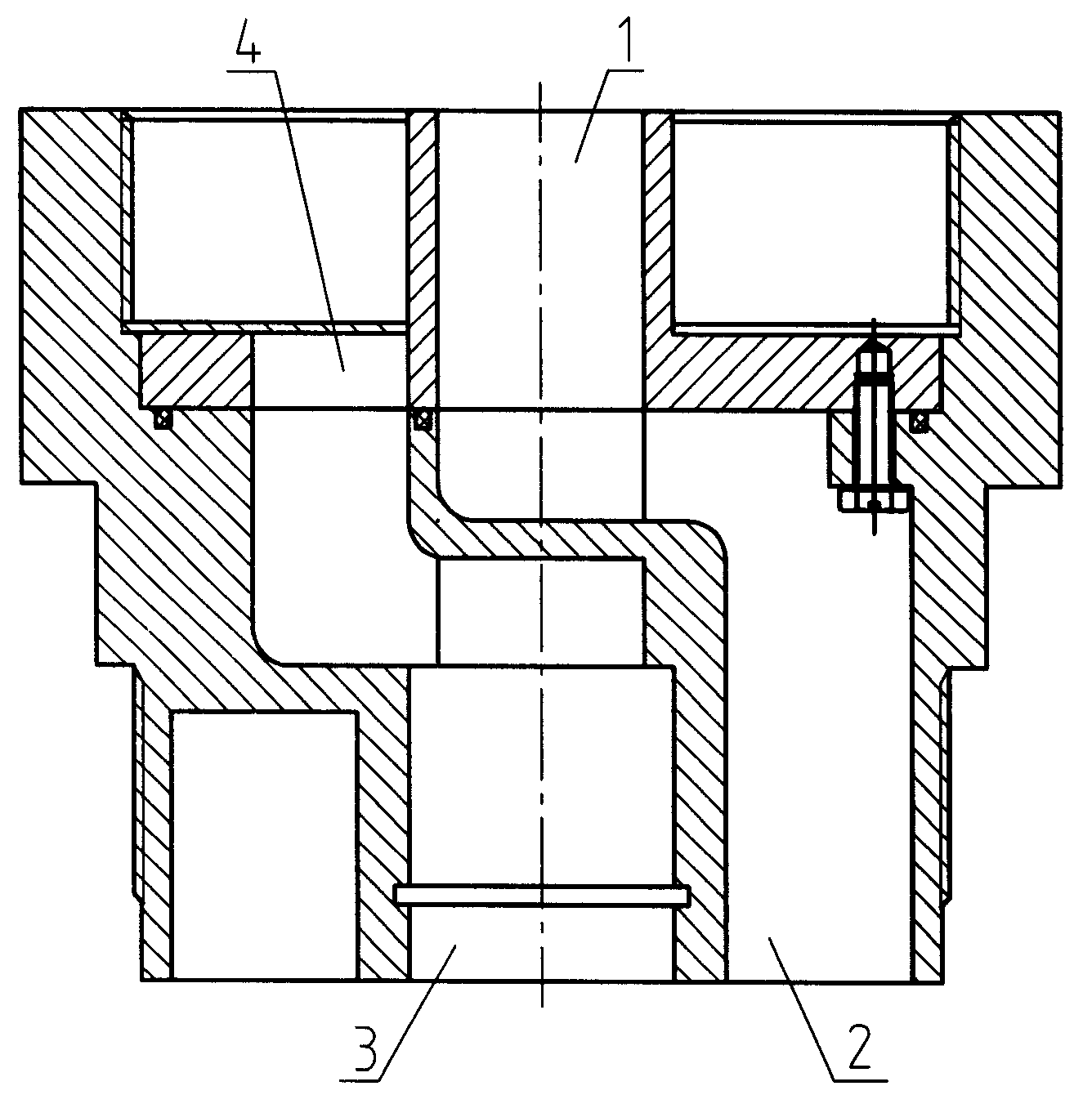

1、一种水处理软化阀的浮动床转换装置，其特征在于：在连接体上 端沉孔状内腔中，设有上布水器中心管孔(1)与连接体下端端面上至少 设有的一个上布水器通孔(2)连通;所述连接体下端端面上设有的下布 水器中心管孔(3)，与连接体上端内腔底部至少设有的一个下布水器通孔 (4)连通。
2、根据权利要求1所述的一种水处理软化阀的浮动床转换装置，其 特征在于：在所述连接体上端沉孔状的圆形内腔表面，设有连接螺纹;在 所述连接体下端设有下布水器中心管孔(3)和上布水器通孔(2)的外圆 表面上，设有连接螺纹。
3、根据权利要求1或2所述的一种水处理软化阀的浮动床转换装置， 其特征在于：所述连接体上端沉孔状内腔中设有的上布水器中心管孔(1)， 分别与连接体下端端面上设有的三个上布水器通孔(2)连通。
4、根据权利要求3所述的一种水处理软化阀的浮动床转换装置，其 特征在于：所述连接体下端端面上设有的下布水器中心管孔(3)，分别与 连接体上端内腔底部设有的三个下布水器通孔(4)连通。
说明书
一种水处理软化阀的浮动床转换装置
(一)技术领域： 发明涉及水处理 控制阀部件;具体涉及一种水处理 软化阀的浮动床转换装置。
(二)背景技术：现有技术应用于生产或生活中的软化水(如化工生产、 锅炉供水或人们生活饮用水)，通常是采用离子交换水处理设备来实现， 而离子交换水处理设备上的控制装置，通常又是通过顺流再生固定床软化 阀或浮动式离子交换床软化阀等离子交换控制装置来完成。如美国生产的 富来、阿图祖牌或国内有关厂家生产的顺流再生固定床软化阀，其处理原 水的硬度指标通常只能维持在≤500mg/L的范围内，当原水的硬度指标> 500mg/L时，经顺流再生固定床软化阀处理原水后的水质硬度仍然会出现 严重超标。为解决这种经处理后的水质硬度不达标问题，人们通常采用两 套顺流再生固定床软化阀串联相接的方式，才能解决处理的水质硬度达 标，多增加一套顺流再生固定床软化阀，则增加了水处理控制阀的使用成 本。另一种解决方法是将原来使用的顺流再生固定床软化阀卸下，更换专 用的浮动式离子交换床软化阀，方能实现处理的水质硬度达标。这种专阀 专用的连接方式，同样也增加了水处理控制阀的使用成本。
(三)发明内容：针对上述现有技术存在的不足，本发明的目的在于 提供一种明显降低使用成本的水处理软化阀的浮动床转换装置。
为实现上述目的，本发明的技术方案是这样实现的：这种水处理软化 阀的浮动床转换装置，是在连接体上端沉孔状内腔中，设有上布水器中心 管孔与连接体下端端面上至少设有的一个上布水器通孔连通;所述连接体 下端端面上设有的下布水器中心管孔，与连接体上端内腔底部至少设有的 一个下布水器通孔连通。
本发明通过采用上述结构，当处理的原水硬度指标>500mg/L时， 通过与顺流再生固定床软化阀的配套连接，即可实现转换为浮动式离子 交换床软化阀的使用功能。取代了现有技术中需另增加连接一套顺流再 生固定床软化阀，或需更换安装专用的浮动式离子交换床软化阀。本发 明结构紧凑且生产成本低，同现有技术相比：明显降低水处理控制阀的 使用成本在55%左右。
