申请日2007.07.30
公开(公告)日2008.05.21
IPC分类号C02F1/00; F17D1/14; B65D88/74; B65D90/00; B65D90/48; B65D90/12
摘要
油田环保污油污水移送装置，它涉及一种油田油站和水站的污油污水移送的装置。本实用新型是为解决污油、污水对环境造成污染的问题。本实用新型的零位罐内装有液下排污泵，液下排污泵的吸入口伸入零位罐内并位于罐底处，液下排污泵的排出口在零位罐外的上部，液下排污泵与电机相连，电机通过导线与控制柜相连，零位罐的侧面装有液位控制器，液位控制器通过导线与控制柜相连，人孔、呼吸口、泵安装口和远传器安装口分别设在零位罐的顶部，进液口设在零位罐的上部，远传器安装口上装有液位显示信号远传器。本实用新型具有自动控制排液、手动操作排液、远程液位显示和就地液位显示的优点。
权利要求书
1.一种油田环保污油污水移送装置，它包含有第一电机(1-1)、第一液下 排污泵(2-1)、零位罐(3)、两个液位控制器(4)、控制柜(5)、液位显示信号远传 器(6)、人孔(7)、进液口(8)、呼吸口(9)、泵安装口(11)和远传器安 装口(13)，其特征在于零位罐(3)内装有第一液下排污泵(2-1)，第一液下 排污泵(2-1)的吸入口伸入零位罐(3)内并位于罐底处，第一液下排污泵(2-1) 的排出口在零位罐(3)外的上部，第一液下排污泵(2-1)与第一电机(1-1)相连接， 第一电机(1-1)通过导线与控制柜(5)相连接，零位罐(3)的侧面设有高 液位控制器安装口(4-1)和低液位控制器安装口(4-2)，高液位控制器安装 口(4-1)和低液位控制器安装口(4-2)上各装有一个液位控制器(4)，液位 控制器(4)通过导线与控制柜(5)相连接，人孔(7)、呼吸口(9)、泵安 装口(11)和远传器安装口(13)分别设在零位罐(3)的顶部，进液口(8) 设在零位罐(3)的上部，远传器安装口(13)上装有液位显示信号远传器(6)。
2.根据权利要求1所述的油田环保污油污水移送装置，其特征在于它还 包含伴热接口(10)和伴热管(12)，伴热接口(10)设在零位罐(3)的上部，伴 热接口(10)的下面连接有伴热管(12)。
3.根据权利要求2所述的油田环保污油污水移送装置，其特征在于它还 包含罐支座(14)，零位罐(3)安装在罐支座(14)的上部。
4.根据权利要求3所述的油田环保污油污水移送装置，其特征在于它还 包含罐内梯(15)，罐内梯(15)设置在零位罐(3)内并置于人孔(7)的下 面。
5.根据权利要求4所述的油田环保污油污水移送装置，其特征在于它还 包含第二液下排污泵(2-2)和第二电机(1-2)，第二液下排污泵(2-2)安装 在零位罐(3)内，第二液下排污泵(2-2)的吸入口伸入零位罐(3)内并位 于罐底处，第二液下排污泵(2-2)的排出口在零位罐(3)外的上部，第二液 下排污泵(2-2)与第二电机(1-2)相连，第二电机(1-2)通过导线与控制 柜(5)相连。
说明书
油田环保污油污水移送装置
技术领域
本实用新型涉及一种油田油站和水站的污油污水移送的环保装置。
背景技术
油田在采油过程中，油站、水站不可避免地要产生污油、污水等污液， 这些污液如不进行处理将对环境造成污染，同时也废弃了污液中所含的可以 回收利用的原油。
实用新型内容
本实用新型的目的是为了解决污油、污水对环境造成污染的问题，提供 一种油田环保污油污水移送装置。

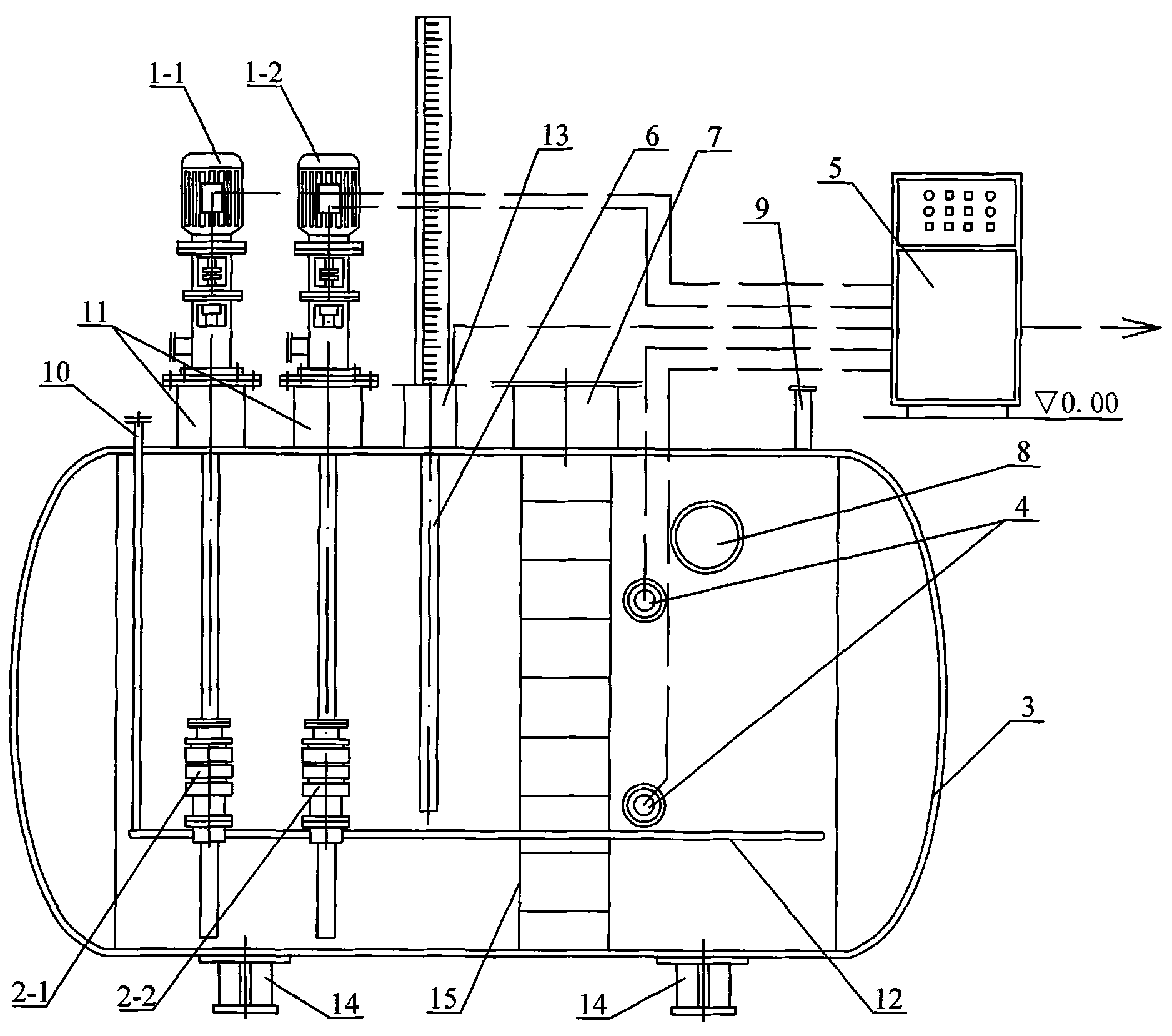

本实用新型包含有第一电机1-1、第一液下排污泵2-1、零位罐3、两个 液位控制器4、控制柜5、液位显示信号远传器6、人孔7、进液口8、呼吸口 9、泵安装口11和远传器安装口13，零位罐3内装有第一液下排污泵2-1，第 一液下排污泵2-1的吸入口伸入零位罐3内并位于罐底处，第一液下排污泵 2-1的排出口在零位罐3外的上部，第一液下排污泵2-1与第一电机1-1相连 接，第一电机1-1通过导线与控制柜5相连接，零位罐3的侧面设有高液位控 制器安装口4-1和低液位控制器安装口4-2，高液位控制器安装口4-1和低液 位控制器安装口4-2上各装有一个液位控制器4，液位控制器4通过导线与控 制柜5相连接，人孔7、呼吸口9、泵安装口11和远传器安装口13分别设在 零位罐3的顶部，进液口8设在零位罐3的上部，远传器安装口13上装有液 位显示信号远传器6。本实用新型具有以下有益效果：一、本实用新型对污液 可以通过第一电机1-1、液位控制器4和控制柜5构成的防爆供电与控制系统 进行污液自动排出处理，也可以根据液位显示信号远传器6通过电控柜5进 行手动污液排出处理。二、本实用新型具有污液收集，污液液位显示和信号 远传，加热保温和防爆等功能，满足了环保要求。
