申请日2006.11.20
公开(公告)日2009.01.21
IPC分类号C02F3/34; A01K63/04
摘要
养鱼缸脱氮水处理装置及基于所述装置的水处理方法，它涉及一种水处理装置及方法。它能够除去养鱼缸水中的硝酸盐氮和亚硝酸盐氮。本发明的装置中第一滤网和第二滤网分别装在滤柱内的底部和上部，在两个滤网之间是载有好氧反硝化菌的活性炭层，水泵的出水口通过上水管、三通、进水管和第二进水管分别与滤柱、第二滤柱的上端连通，滤柱和第二滤柱的底部分别设置有出水管，进水阀门安装在进水管上，内腔装有有机物的营养瓶的底部通过营养瓶出水管与滤柱的上端连通。采用所述装置对鱼缸内的水进行循环过滤，通过控制进水阀门使流入滤柱的水在所述滤柱中停留20到30分钟。本发明适用于现有各种养鱼缸水处理领域。
权利要求书

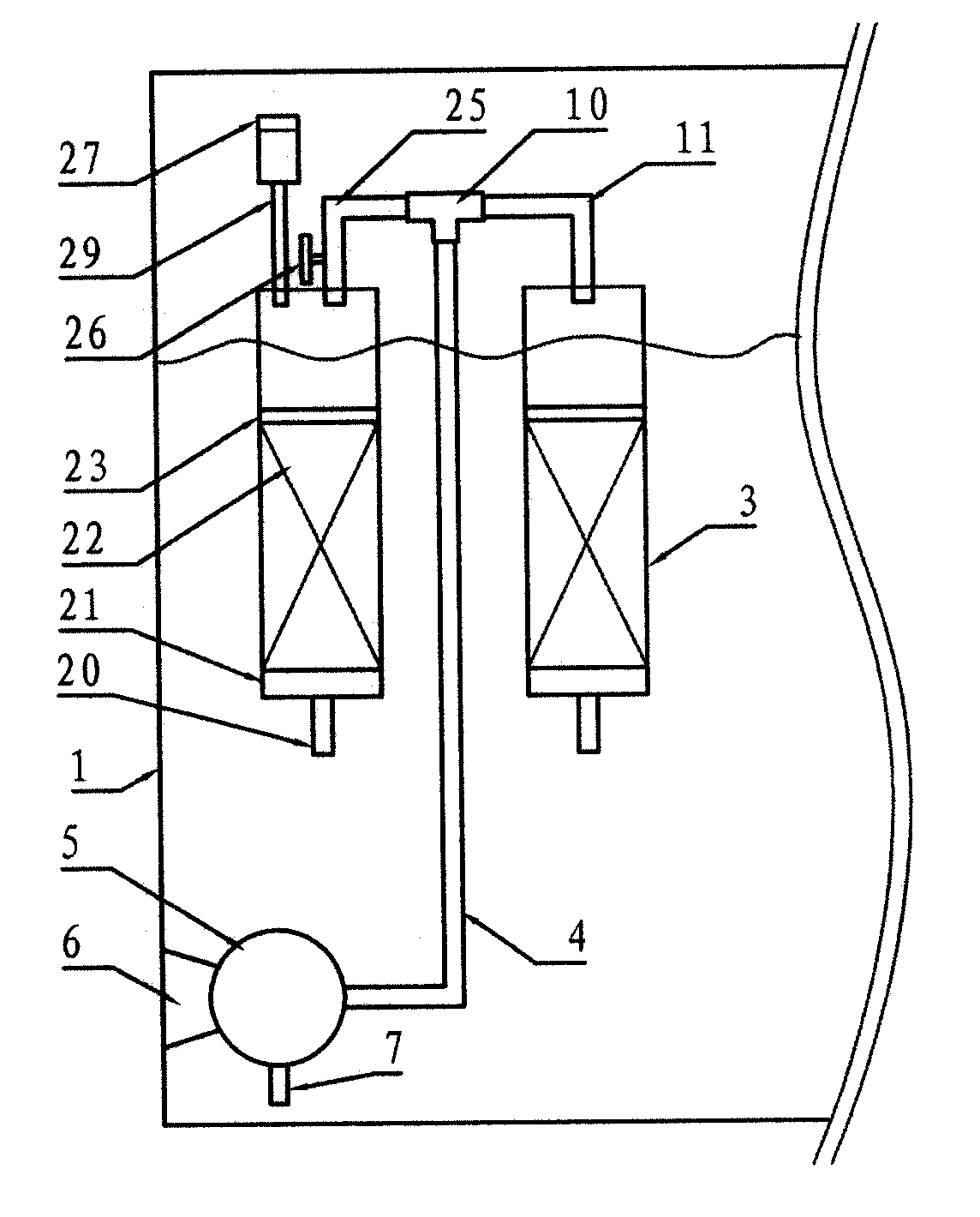

1、一种养鱼缸脱氮水处理装置，它包括滤柱(24)、第一滤网(21)、第二 滤网(23)、进水管(25)、出水管(20)，其特征在于，它还包括载有好氧反硝 化菌的活性炭层(22)、进水阀门(26)、内腔装有有机物的营养瓶(27)、营养 瓶出水管(29)、第二滤柱(3)、三通(10)、第二进水管(11)、水泵(5)、氧 管(7)和上水管(4)，所述出水管(20)固定在滤柱(24)的底部并与滤柱(24) 连通，第一滤网(21)和第二滤网(23)分别装在滤柱(24)内的底部和上部， 载有好氧反硝化菌的活性炭层(22)设置在滤柱(24)内且位于第一滤网(21) 和第二滤网(23)之间，进水管(25)的一端在滤柱(24)的上端面内并与滤 柱(24)连通，进水阀门(26)固定安装在进水管(25)上，所述营养瓶出水 管(29)的上端与内腔装有有机物的营养瓶(27)的底部连通，营养瓶出水管 (29)的下端与滤柱(24)的上端连通，所述进水管(25)的另一端和第二进 水管(11)的一端分别与三通(10)的两个端口连通，第二进水管(11)的另 一端在第二滤柱(3)的上端与第二滤柱(3)连通;所述氧管(7)的一端固定 在水泵(5)上;所述上水管(4)的一端固定在水泵(5)的出口上，上水管(4) 的另一端与三通(10)连通;所述有机物是葡萄糖或乙酸钠，所述载有好氧反 硝化菌的活性炭层(22)中的好氧反硝化菌种是假单胞菌属。
2、根据权利要求1所述的养鱼缸脱氨水处理装置，其特征在于它还包括若 干吸盘(6)，所述若干吸盘分别固定在滤柱(24)、第二滤柱(3)、内腔装有有 机物的营养瓶(27)、水泵(5)上，起到往养鱼缸内侧壁上固定的作用。
3、采用权利要求1或2所述的养鱼缸脱氮水处理装置实现的水处理方法， 它的具体过程为：将滤柱(24)和第二滤柱(3)浸入到养鱼缸的水中，所述滤 柱(24)和第二滤柱(3)的上端高出水平面，然后采用水泵(5)抽取鱼缸中 的水，并将所抽取的水通过上水管(4)、三通(10)分别流入进水管(25)和 第二进水管(11)，流入进水管(25)的水被输送到滤柱(24)内进行脱氮处理 后流回到养鱼缸中，流入第二进水管(11)的水被输送到第二滤柱(3)内进行 普通的过滤后流回到养鱼缸中，其特征在于它通过控制进水阀门(26)使输送 到滤柱(24)内的水在所述滤柱(24)中停留20到30分钟。
说明书
养鱼缸脱氮水处理装置及基于所述装置的水处理方法
技术领域
本发明涉及一种水处理装置，具体涉及一种养鱼缸中的水处理装置及方法。
背景技术
养鱼缸水处理装置主要是以过滤工艺为主，养鱼缸中的水的主要污染物是 颗粒杂质、有机物、氨氮、亚硝酸盐氮和硝酸盐氮等，上述污染物都是由鱼类 的粪便、体液等代谢产物以及残余饵料产生的。目前，养鱼缸的水处 理装置主 要通过安装一个过滤器实现，多是由水泵和装有过滤材料的过滤器组成的。一 般情况下，过滤器可以通过过滤有效去除颗粒杂质，通过载体上的微生物的作 用去除水中的有机物、亚硝氮和氨氮，保持水质清澈，但对于水中硝酸盐氮却 无能为力，这样就会导致水中的硝酸盐氮的积累，在水中溶解氧不足时，硝酸 盐在无氧环境中受微生物的作用能够还原为亚硝酸盐，而亚硝酸盐氮和硝酸盐 氮的存在有可能会引起藻类的大量生长繁殖，降低水中的溶解氧含量，或者释 放出早毒素，危害鱼的生长。当水中的硝酸盐氮含量过高，可使血液中变性血 红蛋白增加，而亚硝酸盐氮对鱼的毒性更强，是养殖水域诱发暴发性疾病的重 要因素，当水体中亚硝酸盐氮积累至0.1mg/L时，鱼类的血红细胞数量和血红 蛋白数量就会逐渐减少，亚硝酸盐氮进入血液后与血红蛋白结合，使血红蛋白失 去携氧能力，导致组织缺氧，致使血液的载氧能力逐渐减弱，造成鱼类的慢性中 毒，摄食量降低，鳃组织出现病变，呼吸困难，骚动不安或反应迟钝，严重时会 导致暴发性死亡。
发明内容
为了解决目前的养鱼缸的水处理装置及方法不能够有效除去养鱼缸水中的 亚硝酸盐氮和硝酸盐氮的问题，本发明设计了一种养鱼缸脱氮水处理装置及基 于所述装置的水处理方法。
本发明的养鱼缸脱氮水处理装置它包括滤柱、第一滤网、第二滤网、进水 管、出水管，它还包括载有好氧反硝化菌的活性炭层、进水阀门、内腔装有有 机物的营养瓶、营养瓶出水管、第二滤柱、三通、第二进水管、水泵、氧管和 上水管，所述出水管固定在滤柱的底部并与滤柱连通，第一滤网和第二滤网分 别装在滤柱内的底部和上部，载有好氧反硝化菌的活性炭层设置在滤柱内且位 于第一滤网和第二滤网之间，进水管的一端在滤柱的上端面内并与滤柱连通， 进水阀门固定安装在进水管上，所述营养瓶出水管的上端与内腔装有有机物的 营养瓶的底部连通，营养瓶出水管的下端与滤柱的上端连通，所述进水管的另 一端和第二进水管的一端分别与三通的两个端口连通，第二进水管的另一端在 第二滤柱的上端与第二滤柱连通;所述氧管的一端固定在水泵上;所述上水管 的一端固定在水泵的出口上，上水管的另一端与三通连通;所述有机物是葡萄 糖或乙酸钠，所述载有好氧反硝化菌的活性炭层中的好氧反硝化菌种是假单胞 菌属。
本发明的基于养鱼缸脱氮水处理装置的方法的具体过程为：将滤柱和第二 滤柱浸入到养鱼缸的水中，所述滤柱和第二滤柱的上端高出水平面，然后采用 水泵抽取鱼缸中的水，并将所抽取的水通过上水管、三通分别流入进水管和第 二进水管，流入进水管的水被输送到滤柱内进行脱氮处理后流回到养鱼缸中， 流入第二进水管的水被输送到第二滤柱内进行普通的过滤后流回到养鱼缸中， 其特征在于它通过控制进水阀门使输送到滤柱内的水在所述滤柱中停留20到 30分钟。
本发明可以利用固定在活性炭上的好氧反硝化细菌的反硝化作用有效地除 去养鱼缸水中的硝酸盐氮和亚硝酸盐氮，好氧反硝化细菌能够在好氧条件下将 硝酸盐氮和亚硝酸盐氮直接转化成气态产物。养鱼缸中的环境就是好氧环境， 在此环境中，好氧反硝化菌与硝酸盐氮和亚硝酸盐氮进行反硝化反应，将其分 解掉，进而达到除去水中的硝酸盐氮和亚硝酸盐氮的目的。
本发明的养鱼缸脱氮水处理装置与现有的任何一种养鱼缸水处理装置联合 使用，可以达到很好的水质净化效果，给鱼类提供一个清洁健康的生活环境。
