申请日2007.05.15
公开(公告)日2007.10.10
IPC分类号D06F25/00; D06F58/24; D06F39/00
摘要
本发明公开了一种冷凝器设置在洗衣废水收集箱的洗衣干衣机。在前开门型滚筒洗衣机下配置防腐抗震的箱式底座，其高度超过座便器水箱高度，带有衣物烘干系统冷凝器的洗衣废水收集箱架设在箱式底座内部上方，滚筒洗衣机和箱式底座通过紧固构件连接固定。此设计在利用洗衣废水做冷凝器的冷却介质的同时，又可使洗衣废水直接通向座便器水箱或做其它回用。
权利要求书

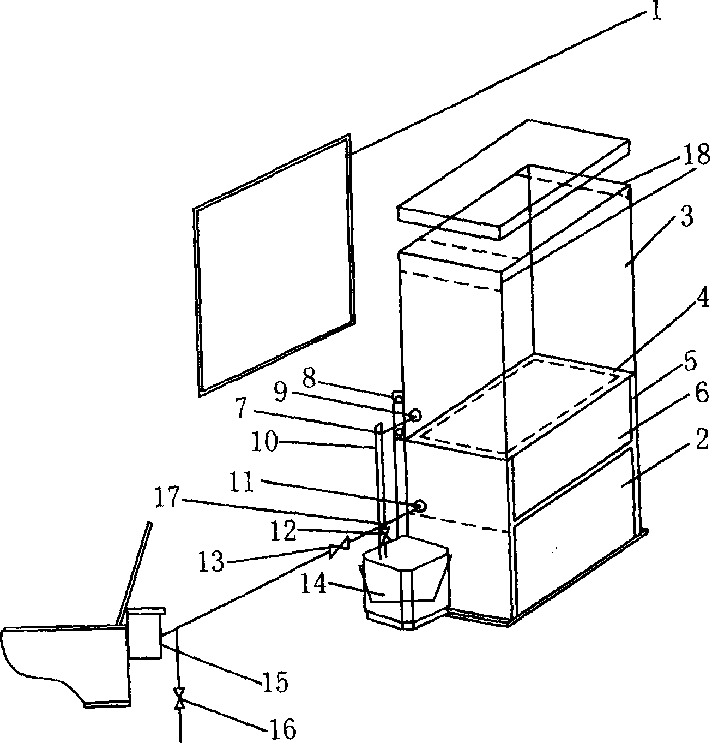

1，一种冷凝器设置在洗衣废水收集箱的洗衣干衣机，包括：冷凝器(20)、 洗衣废水收集箱(6)，箱式底座(5)及滚筒洗衣机(3)，其特征在于：带有 冷凝器(20)的洗衣废水收集箱(6)架设在箱式底座(5)内部上方，滚筒 洗衣机(3)通过紧固构件固定在箱式底座(5)顶端。
2、根据权利要求1所述冷凝器设置在洗衣废水收集箱的洗衣干衣机，其 特征在于：所述冷凝器(20)安装在废水收集箱(6)的内部。
3、根据权利要求1所述冷凝器设置在洗衣废水收集箱的洗衣干衣机，其 特征在于：所述冷凝器(20)的外壳与废水收集箱(6)外表的底面或侧面紧 密结合。
4、根据权利要求1、2或3所述冷凝器设置在洗衣废水收集箱的洗衣干 衣机，其特征在于：所述冷凝器(20)的两端开口与烘干系统的循环风扇(23)、 加热器(24)、滚筒洗衣机的洗衣外桶(22)以及循环风管(19)连接形成循 环通道。
5，根据权利要求1、2或3所述冷凝器设置在洗衣废水收集箱的洗衣干 衣机，其特征在于：所述洗衣废水收集箱(6)位于滚筒洗衣机(3)的下面， 两块横向的板状箱盖组合对接，与废水收集箱(6)的箱口呈嵌入式密封。
6、根据权利要求1、2或3所述冷凝器设置在洗衣废水收集箱的洗衣干 衣机，其特征在于：所述箱式底座(5)是由左，后，右三面围墙合围形成的 箱体，其顶端和内部上方分别设置有紧固构件。
7、根据权利要求1、2或3所述冷凝器设置在洗衣废水收集箱的洗衣干 衣机，其特征在于：所述滚筒洗衣机(3)的内部设置有与外部连接固定的紧 固构件，在滚筒洗衣机(3)背面连接的强固支架(1)与箱式底座(5)固定 连接。
8、根据权利要求4所述冷凝器设置在洗衣废水收集箱的洗衣干衣机，其 特征在于：所述滚筒洗衣机(3)的内部设置有与外部连接固定的紧固构件， 在滚筒洗衣机(3)背面连接的强固支架(1)与箱式底座(5)固定连接。
9、根据权利要求1所述冷凝器设置在洗衣废水收集箱的洗衣干衣机，其 特征在于：所述滚筒洗衣机(3)为前开门型。
说明书
一种冷凝器设置在洗衣废水收集箱的洗衣干衣机
技术领域
本发明涉及一种洗衣机，尤其是指一种冷凝器设置在洗衣废水收集箱的 洗衣干衣机。
背景技术
滚筒洗衣机具有用水量少，衣物磨损率低，脱水甩干速度快，自动化程 度高等优点，随着冷凝式烘干技术的普及，让衣物洗，脱，烘一体化，使滚 筒洗衣机市场占有率逐步提高，尤其是在梅雨季节，阴雨潮湿天气以及粉尘， 扬沙环境，衣物能够随洗随干的滚筒洗衣机受到更多消费者的欢迎。
滚筒洗衣机的冷凝式烘干系统是在循环风道中设置冷凝器，干燥热风将 湿衣物中的水分加热变为蒸汽，经过冷凝器时蒸汽冷却成疏水排出机外，冷 凝后的干燥空气再经过风扇和加热器成为干燥热风，再次吹过衣物，直到把 衣物中的水分全部变成蒸汽，经冷凝变成疏水排走，达到烘干目的。在这一 过程中，起决定作用的是热风的温度和湿度。热风的温度取决于加热器的功 率，它由纤维的耐热程度决定;热风的湿度即水蒸汽含量，水蒸气变成疏水 的能力取决于冷凝器的冷凝能力，所以提高冷凝器的冷凝能力就提高了烘干 效率。在现有技术中，采取如下办法：一是对冷凝器外壳以及热风管道外表 实施风扇冷却或水喷淋冷却，二是在冷凝器内部或风道内部用散水降温。尽 管风扇冷却耗电，散水降温增加了用水量，但冷却效率低且烘干时间长;为 了改善这种状况，有的洗衣机烘干系统及其冷凝器设计复杂且生产成本高。
发明内容：
为了解决上述技术问题，本发明提供了一种冷凝器设置在洗衣废水收集 箱的洗衣干衣机。
本发明采用的技术方案为一种冷凝器设置在洗衣废水收集箱的洗衣干衣 机，包括：冷凝器、洗衣废水收集箱，箱式底座及滚筒洗衣机，带有冷凝器 的洗衣废水收集箱架设在箱式底座内部上方，滚筒洗衣机通过紧固构件固定 在箱式底座顶端。
本发明所采用的技术方案还具备下述特征：
所述冷凝器安装在废水收集箱的内部。
所述冷凝器的外壳与废水收集箱外表的底面或侧面紧密结合。
所述冷凝器的两端开口与烘干系统的循环风扇、加热器、滚筒洗衣机的 洗衣外桶以及循环风管连接形成循环通道。
所述洗衣废水收集箱位于滚筒洗衣机的下面，两块横向的板状箱盖组合 对接，与废水收集箱的箱口呈嵌入式密封。
所述箱式底座是由左，后，右三面围墙合围形成的箱体，其顶端和内部 上方分别设置有紧固构件。
所述滚筒洗衣机的内部设置有与外部连接固定的紧固构件，在滚筒洗衣 机背面连接的强固支架与箱式底座固定连接。
所述滚筒洗衣机为前开门型。
在洗衣过程中，洗衣废水可作为烘干系统冷凝器较理想的冷却介质，这 就需要一个水箱把废水收集起来，冷凝器设置在洗衣废水收集箱的内部，也 可设置在外表底面或侧面，将冷凝器外壳与废水收集箱紧密结合。尤其是设 在废水收集箱的内部时，衣物脱水后约有50升的漂洗水排入废水收集箱，冷 凝器的外壳被洗衣废水浸泡并吸走热量，会极大的提高冷凝器的散热能力， 省去了冷却风扇能耗，节约了喷淋冷却用水，缩短了烘干时间，提高了效率。 具有加热功能的洗衣机，大都将洗涤剂溶液加热，衣物首次洗涤后，将带有 热量的洗涤剂污液排到专门的污液收集桶内，随后用普通冷水漂洗，排到废 水收集桶内。
如果废水收集箱放置在地面，则不能使废水方便的回用。在为冷凝器找 到理想的冷却介质的同时，要设法使洗衣废水方便的回用，只有抬高洗衣机 及其废水收集箱的高度才能达到这两个目的。在淡水资源日益紧张的今天， 将家居生活中可以回用的废水收集起来再用，是节约淡水资源的重要途径。 根据我国城镇居民生活习惯，大部分家庭将洗衣机放在卫生间或附近，这就 为洗衣机废水冲厕，擦地板提供了就近方便条件。要使洗衣废水直接流进座 便器水箱，必须将洗衣机和废水收集箱的位置提高到座便器水箱以上的高度， 此方案只有利用滚筒洗衣机前开门的特征才方便洗衣操作。
本发明提供了一种冷凝器设置在洗衣废水收集箱的废水回用滚筒洗衣干衣 机，该设计方案为衣物烘干系统冷凝器找到了理想的冷却介质，还可使洗衣 废水方便的回用。
本发明取得的有益效果：
通过上述结构设计，将冷凝器设置在洗衣废水收集箱，在滚筒洗衣机内 部和箱式底座顶端设置紧固构件并连接固定，解决了滚筒洗衣机在高于便池 水箱位置上牢固定位的问题，保障了洗衣机运转时不失重，不摇摆;能够安 全，稳定，正常的工作，且便于维护。其优点还表现在：
1，用洗衣废水为烘干系统冷凝器散热，节省了冷凝器的冷却用水，提高 衣物烘干效率，节能省时。
2，使洗衣废水直接用于冲厕擦地板，节约居民生活用水约30%。
3，简化冷凝器设计，降低生产成本。
