申请日2005.11.01
公开(公告)日2007.02.14
IPC分类号C02F1/00
摘要
一种废水处理系统的改良结构，设置有二组反应室、一只污水进流箱、一组清洗(Clean-In-Place)系统、数只气动阀及一组控制单元;其中清洗系统含一只清洗桶、一只清洗马达及数只气动阀。在进行清洗程序(清洗程序)时，可自动跳至另一反应室持续进行处理，不需停机，可避免影响废水处理的效能及其连续性，造成处理进度落后;另在更换反应室内耗材(电极板)时，亦不需完全停机，可先跳至另一反应室处理，更换一组反应室完成后再更换另一组;另进行清洗程序时，清洁剂可重复使用，本实用新型以数只气动阀改变水流方向，仅需一只马达即可进行供应及回流。
权利要求书
1.一种废水处理系统的改良结构，其特征在于，包括二反应室I、II，一与污 水进流箱相连接的系统马达，连接在该二反应室I、II的入口阀上;一用于容装清 洁剂的清洗桶，其与一清洗马达相连接，该清洗马达与该清洗桶各连接有一串连在 一起的清洗供应阀与一清洗回流阀，该清洗供应阀与清洗回流阀与反应室I、II的 入口阀相连接;反应室I、II各具有一可分别开启的排放阀。
2.如权利要求1所述的废水处理系统的改良结构，其特征在于：还包括一用于 操控机构运行的控制单元。
说明书
废水处理系统的改良结构
技术领域
本实用新型有关于一种废水处理系统的改良结构，尤指一种具有二组反应室 的设备，可任意地清洗其中一组反应室，而另一组仍可保持正常运作，进行清洗 (Clean-In-Place，CIP)程序时，仅需以气动阀控制即可进行供应及回流动作 的废水处理系统的改良结构。
背景技术
一般传统式的废水处理系统仅设置单一反应室，欲进行清洗(CIP)程序或 更换电极板时，需完全停机方可进行，因此将会使废水处理流程停止，进而影响 废水处理的效率，增加废水处理的时间，而清洗程序的供应及回流，需有二组马 达方可进行，需增加设置的成本。
本实用新型人有鉴于此，累积从事此行多年的经验，乃精心研究并经实际运 转试用改良，如今终于创作出一种新型的废水处理系统，可以摒除惯用产品缺点， 以增进功效。
新型内容
本实用新型的主要目的在于提供一种废水处理系统的改良结构，其通过设置 两组可相互交替的反应室，当其中一组进行清洗程序时，另一组仍可继续处理， 以保持废水处理系统的正常运转;在进行清洗程序时，只设置一只马达，经由气 动阀的控制来改变水流方向，以达到供应及回流的目的，且节省设置成本。
本实用新型技术方案：

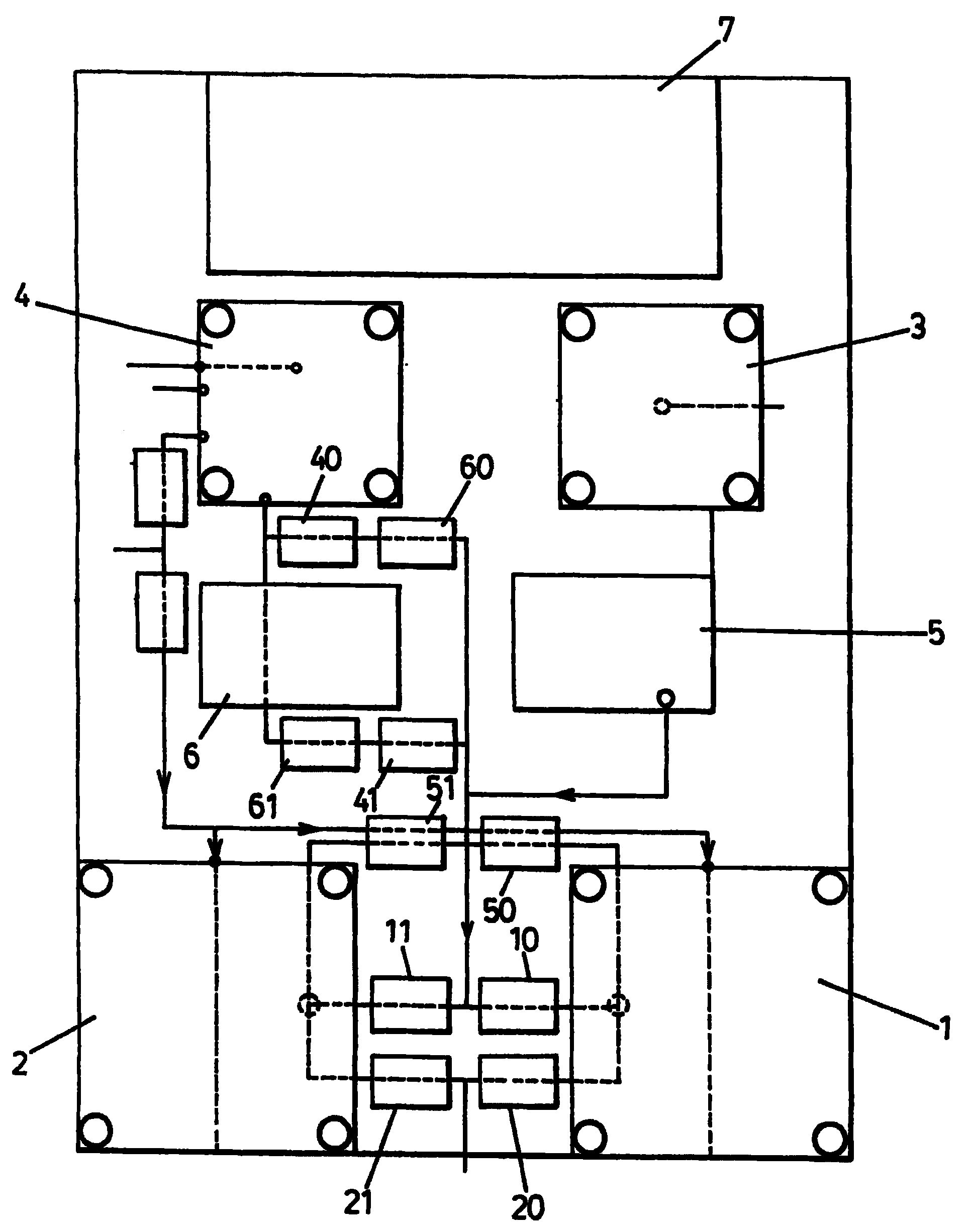

一种废水处理系统的改良结构，其特征在于，包括二反应室I、II，一与污 水进流箱相连接的系统马达，连接在该二反应室I、II的入口阀上;一用于容装 清洁剂的清洗桶，其与一清洗马达相连接，该清洗马达与该清洗桶各连接有一串 连在一起的清洗供应阀与一清洗回流阀，该清洗供应阀与清洗回流阀与反应室I、 II的入口阀相连接;反应室I、II各具有一可分别开启的排放阀。
其中，还包括一用于操控机构运行的控制单元。
根据上述结构，当废水进入污水进流箱，经由系统马达抽送至反应室I、II 入口阀，以进入反应室I、II内;欲进行清洗程序时，先开启反应室I排放阀或 反应室II排放阀，将反应室的废水先排干，再将清洗桶内的清洁剂经二清洗供应 阀，由清洗马达再经反应室I的清洗入口阀或反应室II的清洗入口阀，进入反应 室I或反应室II内进行清洗;
清洗完毕后，清洁剂由反应室I的清洗入口阀或反应室II的清洗入口阀， 由清洗马达再经二清洗回流阀回流至清洗桶内，以备下一次清洗程序用。
本实用新型有益效果：
综上所述，本实用新型废水处理系统的改良结构，设置二组反应室，当其中 一组需进行清洗程序时，通过气动阀的切换，另一组反应室仍可进行废水处理， 不致影响废水处理的正常运作，且只设置一只马达，经由气动阀的控制来改变水 流方向，以达到供应及回流的目的，节省设置成本。
