申请日2007.02.14
公开(公告)日2008.02.06
IPC分类号C02F1/52; B01D21/01
摘要
本实用新型提供一种聚合氯化铝与污水均匀混合的污水澄清加药装置，其包括配药釜、计量泵、水泵、沉淀池，所述配药釜为中空结构且其内侧设有搅拌叶片及加水管，所述搅拌叶片与电机传动连接，所述配药釜的底部设有出液管，出液管与计量泵的入口连接，计量泵的出口与水泵的入口连接，水泵的入口还与污水管连接，水泵的出口与沉淀池连接。本实用新型利用水泵叶片对聚合氯化铝与污水进行搅拌混合，促使聚合氯化铝与污水快速接触，在沉淀池中通过均速搅拌形成矾花，最后沉淀，这样污水中的悬浮颗粒去除率大大提高，出水水质更好。
权利要求书
1.一种污水澄清加药装置，其特征在于：包括配药釜、计量泵、水泵、 沉淀池，所述配药釜为中空结构且其内侧设有搅拌叶片及加水管，所述搅 拌叶片与电机传动连接，所述配药釜的底部设有出液管，出液管与计量泵 的入口连接，计量泵的出口与水泵的入口连接，水泵的入口还与污水管连 接，水泵的出口与沉淀池连接。
说明书
一种污水澄清加药装置
技术领域
本实用新型涉及一种污水澄清加药装置，其用于把药水加入到污水中以 沉淀污水中的颗粒达到澄清的目的。
背景技术
公知的污水混凝沉淀过程中，聚合氯化铝与水进行稀释后通过计量泵 添加到澄清池中对污水进行澄清。由于聚合氯化铝在澄清池中不能与污水 完全均匀的混合，对于聚合氯化铝没有扩散到的区域，污水中的胶体颗粒 无法迅速脱稳产生凝聚。特别是对于浊度很高的污水，由于聚合氯化铝的 水解产物是向极邻近部扩散的，聚合氯化铝和废水的混合较慢，污水中的 胶体颗粒没等聚合氯化铝水解产物在极邻近的部位扩散就被更靠近它的胶 体颗粒接触与捕捉了，这样就形成浊度高的污水中有些地方聚合氯化铝水 解产物局部集中，而有些地方根本没有，聚合氯化铝局部集中的地方矾花 迅速长大，形成松散的矾花颗粒，遇到强的剪切力吸附桥则被剪断，出现 了局部过反应现象;聚合氯化铝没有扩散到的地方胶体颗粒尚未脱稳，这 部分絮凝反应势必不完善，导致污泥沉淀性能差，出水水质不能保证，是 为不利状况。
发明内容
本实用新型的目的是提供一种聚合氯化铝与污水均匀混合的污水澄清 加药装置。

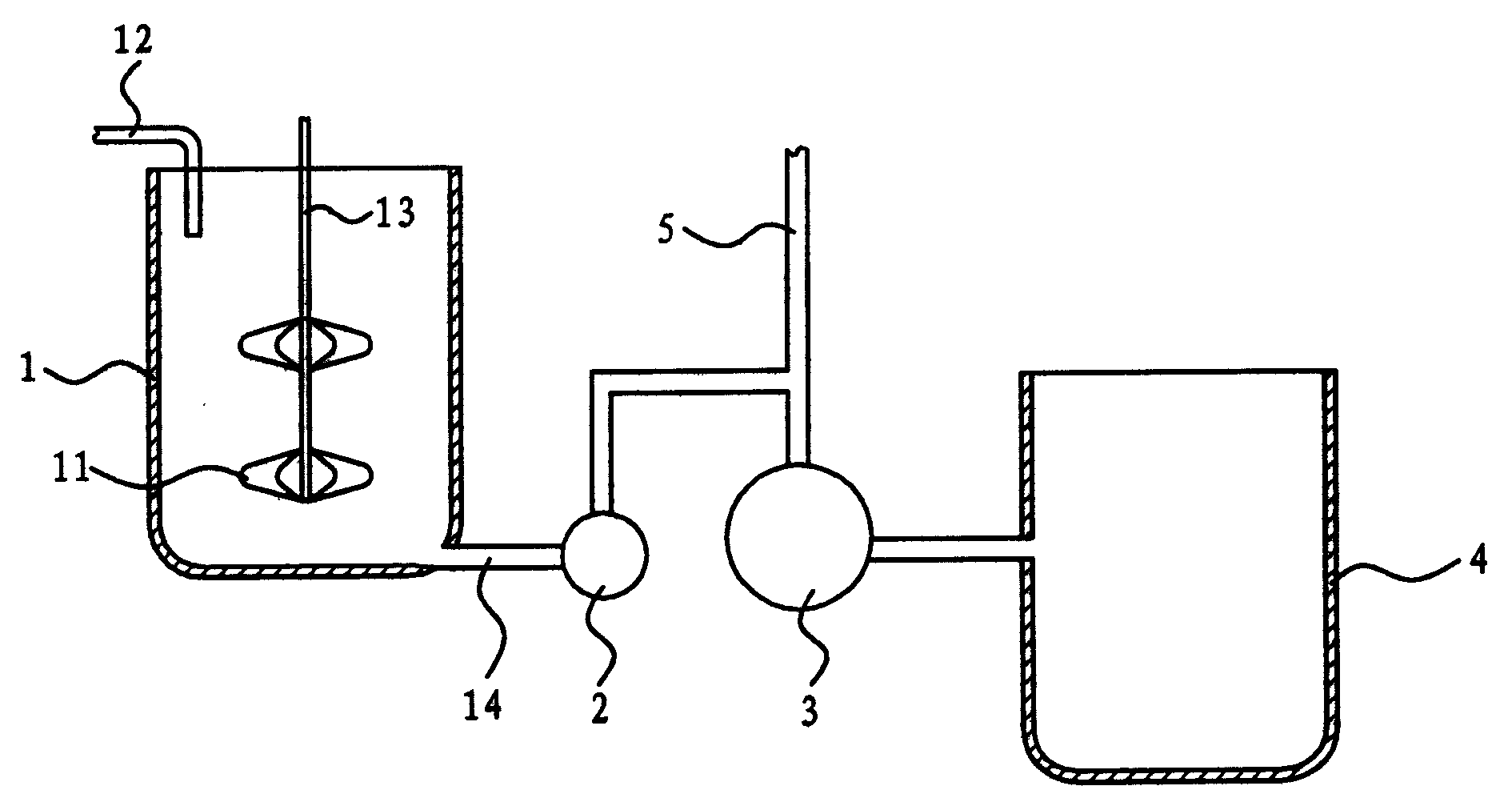

本实用新型所采用的技术方案是这样的：一种污水澄清加药装置，包括 配药釜、计量泵、水泵、沉淀池，所述配药釜为中空结构且其内侧设有搅 拌叶片及加水管，所述搅拌叶片与电机传动连接，所述配药釜的底部设有 出液管，出液管与计量泵的入口连接，计量泵的出口与水泵的入口连接， 水泵的入口还与污水管连接，水泵的出口与沉淀池连接。
本实用新型的有益效果是通过把稀释后的聚合氯化铝计量后输送到水 泵的入口，并与污水一起由水泵吸入，在水泵的高速搅拌作用下聚合氯化 铝与污水快速均匀混合，最后经管道输入澄清池进行沉淀，即通过改变聚 合氯化铝的投放点，促使聚合氯化铝与污水快速接触，在沉淀池中通过均 速搅拌形成矾花，最后沉淀，这样污水中的悬浮颗粒去除率大大提高，出 水水质更好。
