申请日2007.02.14
公开(公告)日2008.01.09
IPC分类号C02F1/48; C02F1/50
摘要
小型家庭水处理器，属家庭水处理器的设计与制造技术领域。由外壳和输水管构成。在输水管外面带有磁体。在输水管内壁上分别带有银环环、锶片环及二氧化钛片环。本产品的使用是将其连接在自来水管线上。当水流通过输水管时被磁化。输水管内的各种环片分别释放银离子、锶离子及钛离子。它们分别起杀菌、防结垢及改善人体微循环作用。本产品结构简单，设计合理，是一种理想的家用水处理装置。
权利要求书
小型家庭水处理器，由外壳(2)和输水管(9)构成，其特征在于 在输水管外圆周四等分处各有一磁体(5)，在磁体的外部带有导磁铁板 (8)，在输水管内壁中部有一银环网(4)，在银环网的下部有一碘片环 (3)，在银环网的上部有一锶片环(6)，在锶片环的上部带有二氧化钛 片环(7)。
说明书
小型家用水处理器
技术领域
本实用新型属家庭用水处理器的设计与制造技术领域。
背景技术
目前在人们生活中还没有比较理想的水处理器，以家用饮水机为 例，都是在水罐中带有活性碳滤芯，水在通过活性碳时滤掉水中杂质供 人饮用。但它只能滤掉水中的固体杂质，对于一些菌类的杀灭作用却不 是很好。另外，还有在水龙头出口加装过滤网，也只是起过滤固体杂质 的作用。目前还没有与本实用新型相同产品在人们生活中使用。
发明内容
本实用新型的目的是提供一种家庭用小型水处理器，能够对水中菌 类实施有效的杀灭，以保障人们饮用水的卫生和安全。解决现有产品存 在的实际问题。

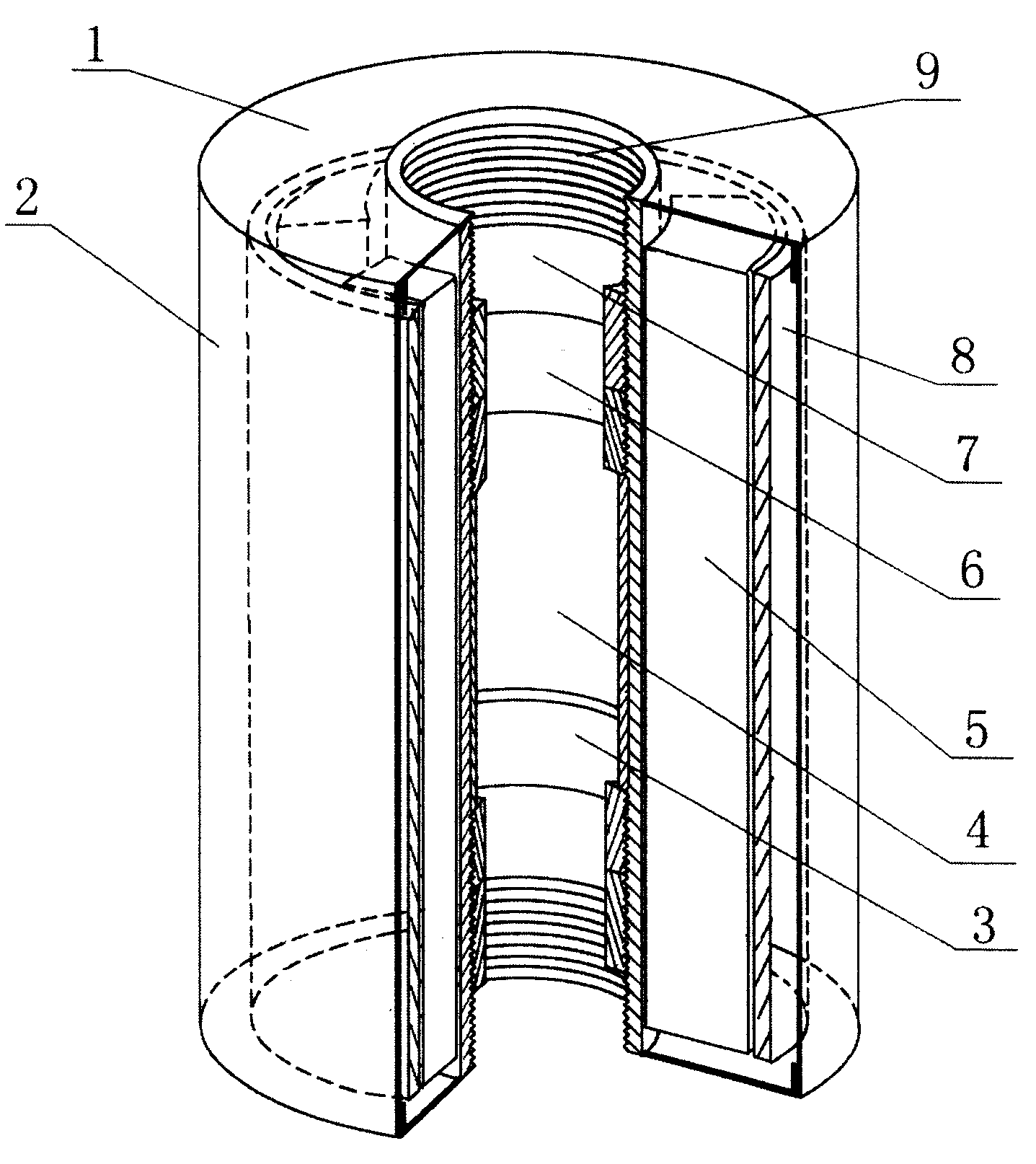

本实用新型的结构如附图所示：由外壳和输水管构成。其外壳为圆 柱体状。在外壳芯部有一输水管。在输水管外圆周四等分处各有一磁体。 在磁体的外部带有导磁铁板。在输水管内壁中部有一银环网，在银环网 的下部有一碘片环。在银环网的上部有一锶片环。在外壳的上下部带有 端盖。在锶片环的上部带有二氧化钛环片。在导磁铁板与输水管之间带 有塑料填充块。填充块起固定磁体作用。本产品的使用是将其连接在自 来水管线上，具体是在水咀前部或后部均可。当水流通过输水管时被磁 体磁化，同时水在流动时产生强磁力线，又起到激活银环网，锶片环及 二氧化钛片环作用，使银环网产生银离子于水中，起杀灭水中藻菌纲类 细菌的作用。锶元素是人体中重要的微量元素。钛则是同样具有杀菌灭 菌灭藻作用。本实用新型结构简单，设计合理。由于带有磁体、银环网、 锶片环及二氧化钛片环，使得自来水中大量细菌得到杀灭的控制。磁化 的水又有改善人体微循环作用。对人体健康能够带来很大益处，是一种 理想的家庭用水处理器。
