申请日2005.11.03
公开(公告)日2006.09.27
IPC分类号C02F3/02
摘要
本发明公开了一种深沟型氧化沟污水处理系统，包括一个中间有导流墙的环形氧化沟，配套安装有循环射流水泵，沟内底部设置有供气式低压射流曝气装置，并在沟内安装实时在线式水体流速及深度的测量装置和溶氧测定仪与供气式低压射流曝气装置配套。可以提高氧化沟的沟深、沟宽，使氧化沟占地面积大大减少，节约了征地费用和占地面积;氧化沟沟深可达4-12m，沟宽3-28米。氧化沟水下无复杂(转动)设备，无需维护;采用专用的氧化沟污水流速实时在线检测装置，可以实时地控制氧化沟流速;解决氧化沟底部易沉泥问题。结构简单，安装方便，有显著的经济和社会效益。广泛用于新建污水处理厂，也可改造现有的污水处理厂以扩大污水处理能力。
权利要求书

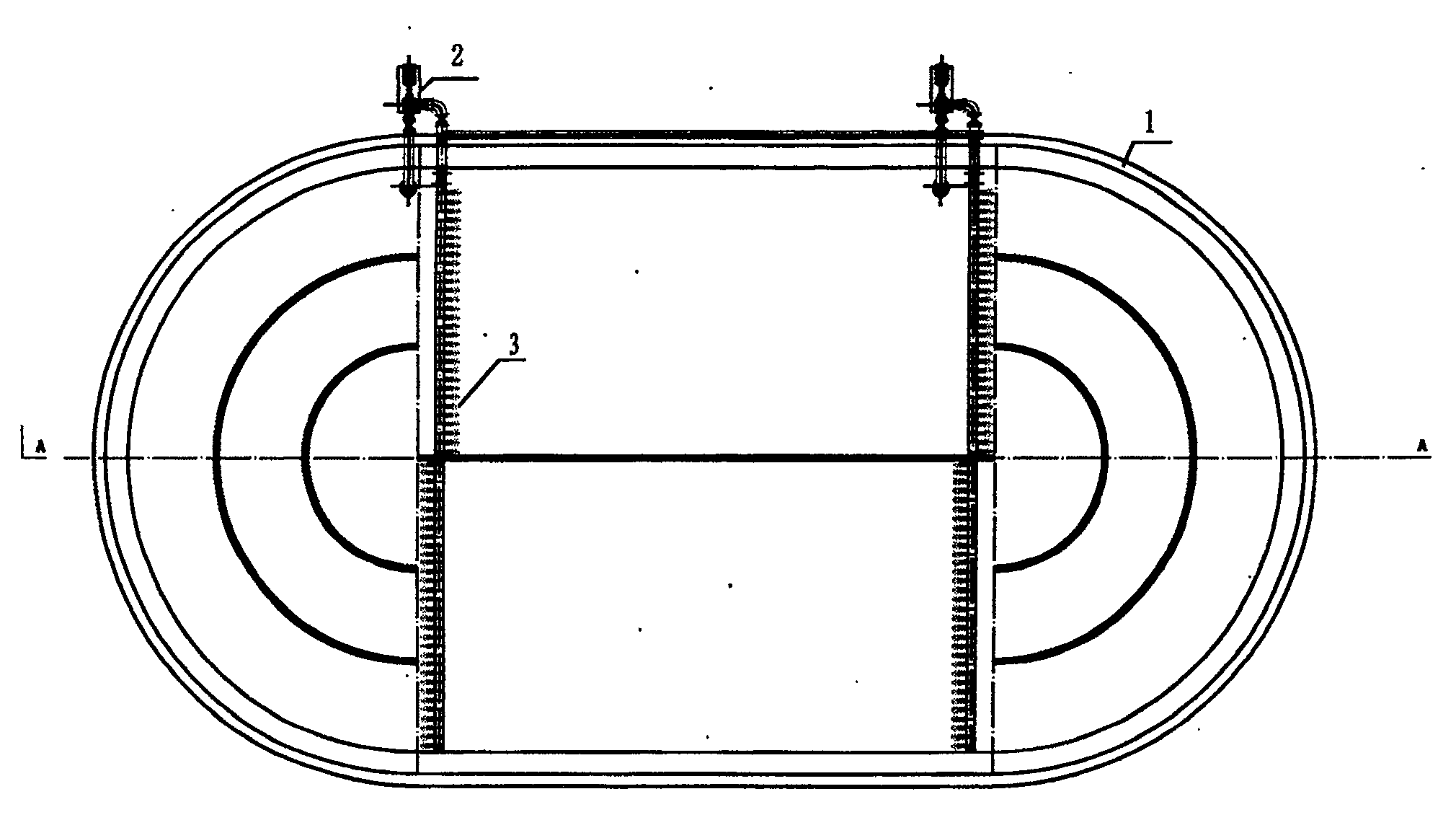

1、一种深沟型氧化沟污水处理系统，包括一个中间有导流墙的环形氧化沟 (1)，其特征在于地面上配套安装有循环射流水泵(2)，沟内底部置有供气式 低压射流曝气装置(3)，并在沟内安装有实时在线式水体流速及深度的测量装 置(4)和溶氧测定仪(5)与供气式低压射流曝气装置(3)配套。
2、根据权利要求1所述的一种深沟型氧化沟污水处理系统，其特征在于所 说环形氧化沟(1)的单沟深度为4-12m，单沟宽度为3-28米。
3、根据权利要求1所述的一种深沟型氧化沟污水处理系统，其特征在于上 述所说的供气式低压射流曝气装置(3)至少由一个或一个以上置入在氧化沟(1) 的底部。
4、根据权利要求1或2所述的一种深沟型氧化沟污水处理系统，其特征在 于上述所说的氧化沟(1)配套安装至少有一台或一台以上循环射流水泵(2)。
5、根据权利要求1或2所述的一种深沟型氧化沟污水处理系统，其特征在 于上述所说的氧化沟(1)的形状为椭圆环形或圆环形或长方环形。
说明书
深沟型氧化沟污水处理系统
技术领域
本发明涉及处理污水的系统，特别适用于一种深沟型氧化沟污水处理系统。
背景技术
我国现有好氧生物处理城市废水、生活废水和工业有机废水处理系统中， 目前较多采用的氧化沟是混合液在闭合的环形沟道内循环流动，混合曝气。入 流污水和回流污泥进入氧化沟中参与环流并得到稀释和净化，与入流污水及回 流污泥总量相同的混合液从氧化沟出口流入二沉池。处理水从二沉池出水口排 放，底部污泥回流至氧化沟。除外部污泥回流之外，还有极大的内回流。氧化 沟沟内曝气设备目前普遍采用机械曝气，分为竖轴曝气、横轴曝气两类，普遍 存在氧转移率、动力效率较低。加之安装方式的要求，使沟深、沟宽受到一定 限制。造成整个工艺复杂、设备投资大，不能实时再现水流速度，尤其是污水 处理场占地面积较大，经济效益差等缺陷。
发明内容
本发明目的是提供一种在沟内采用供气式低压射流曝气装置，由于有其较 高的氧转移率、动力效率高，可以进一步加大沟深、沟宽的尺寸，降低设备投 资和占地面积小的深沟型氧化沟污水处理系统。
实现发明目的的技术方案是这样解决的：一种深沟型氧化沟污水处理系统， 包括一个中间有导流墙的环形氧化沟，其本发明的突出特点在于地面上配套安 装有循环射流水泵，沟内底部置有供气式低压射流曝气装置，并在沟内安装有 实时在线式水体流速及深度的测量装置和溶氧测定仪与供气式低压射流曝气装 置配套。
本发明与现有技术相比，具有以下有益效果：
1、可以提高氧化沟的沟深、沟宽，使氧化沟占地面积大大减少，节约了征 地费用和建设土地;氧化沟单沟深可达4-12m，单沟宽3-28米;氧化沟水下无 复杂(转动)设备，基本无需维护;
2、采用专用的氧化沟污水流速实时在线检测装置，可以实时地控制氧化沟 流速;解决氧化沟底部易沉泥问题。
3、采用一套可以按一定规律调节供气式低压射流曝气装置的射流水泵及供 风风机流量的控制系统，可以取得满意的节能效果。
4、结构简单，安装方便，有显著的经济和社会效益。
5、广泛用于新建污水处理厂，也可改造现有的污水处理厂以扩大污水处理 能力。
