申请日2006.11.17
公开(公告)日2007.11.14
IPC分类号C02F1/36; C02F1/78
摘要
本实用新型涉及一种超声-臭氧协同处理废水装置。本装置包括氧气瓶、臭氧发生器、三通管、流量计、臭氧浓度测量装置、气升式内环流超声反应器、超声发生器、超声换能器、超声探头、臭氧尾气处理装置和进气管。臭氧发生器的进口接氧气瓶的出口，臭氧发生器的出口通过三通管、流量计分别与气升式内环流反应器和臭氧浓度测量装置的进口连接，气升式内环流反应器的出口与臭氧尾气处理装置的进口相连接，超声发生器、超声换能器、超声探头依次相连。本装置利用超声和内环流的双重作用加强臭氧在水中的传质，同时利用超声-臭氧协同产生具有极强氧化能力的羟基自由基，因此特别适用于处理难降解的工业有机废水。
权利要求书

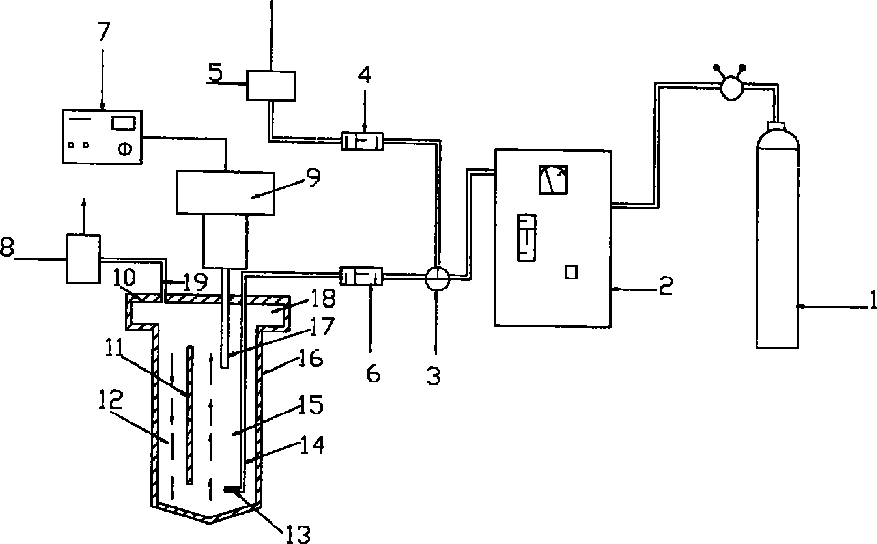

1、一种超声-臭氧协同处理废水装置，其特征在于：它包括氧气瓶(1)、臭氧发 生器(2)、三通管(3)、流量计(4、6)、臭氧浓度测量装置(5)、气升式内 环流超声反应器(16)、超声发生器(7)、超声换能器(9)、超声探头(17)、 臭氧尾气处理装置(8)和进气管，其中：臭氧发生器(2)的氧气进口接氧气瓶 (1)的出口，臭氧发生器(2)的臭氧出口通过三通管(3)、流量计(4、6)分 别与气升式内环流反应器(16)和臭氧浓度测量装置(5)的进口连接，气升 式内环流反应器(16)的出口与臭氧尾气处理装置(8)的进口相连接，臭氧 尾气处理装置(8)的出口和臭氧浓度测量装置(5)的出口与大气相通，超 声换能器(9)的一端连接超声发生器(7)，另一端连接超声探头(17)。
2、根据权利要求1所述的超声-臭氧协同处理废水装置，其特征在于：所述气升 式内环流反应器(16)呈“T”形，其顶部设有气液分离室(18)，下方设有 挡板(11)划分为降液区(12)和升液区(15)，升液区和降液区之间在挡板 的上部和底部分别相连通;位于升液区(15)一侧的进气管(20)尾端连接 有一曝气头(13)，降液区(12)对应气液分离室(18)的上端设有一尾气出 口管(19)。
说明书
一种超声-臭氧协同处理废水 装置
技术领域
本实用新型涉及一种超声-臭氧协同处理废水装置。主要利用超声和内环流 的双重作用加强臭氧在水中的传质，同时利用超声-臭氧协同产生具有极强氧化 能力的羟基自由基，因此特别适用于处理难降解的工业有机废水。
背景技术
臭氧作为一种选择性氧化剂，主要应用在给水处理中，但是臭氧和其它氧化 剂一样生产成本较高，而且在传统的气液接触设备，如鼓泡塔中臭氧由气相向液 相的传递速率较低，造成臭氧的利用率低。另外臭氧的氧化能力有限，导致废水 处理过程中矿化效果(即总有机碳TOC去除率)不理想，因此新型反应器在臭氧 废水处理过程中的应用已渐成趋势。
发明内容
本实用新型就是针对上述问题提供的一种废水处理装置，主要利用超声和内 环流的双重作用加强臭氧在水中的传质，同时利用超声-臭氧协同产生具有极强 氧化能力的羟基自由基，特别适用于处理难降解的工业有机废水。
本装置包括氧气瓶、臭氧发生器、三通管、流量计、臭氧浓度测量装置、气 升式内环流超声反应器、超声发生器、超声换能器、超声探头、臭氧尾气处理装 置和进气管，其中：臭氧发生器的氧气进口接氧气瓶的出口，臭氧发生器的臭氧 出口通过三通管、流量计分别与气升式内环流反应器和臭氧浓度测量装置的进口 连接，气升式内环流反应器的出口与臭氧尾气处理装置的进口相连接，臭氧尾气 处理装置的出口和臭氧浓度测量装置的出口与大气相通，超声换能器的一端连接 超声发生器，另一端连接超声探头。
上述气升式内环流反应器呈“T”形，其顶部设有气液分离室，下方设有挡 板划分为降液区和升液区，升液区和降液区之间在挡板的上部和底部分别相连 通;位于升液区一侧的进气管尾端连接有一曝气头，降液区对应气液分离室的上 端设有一尾气出口管。
该装置利用超声和内环流的双重作用加强臭氧在水中的传质，具有传质系数 高、供气效率高、混合效果好等特点，同时超声还可与臭氧协同产生具有极强氧 化能力的羟基自由基，反应效果好、结构简单、造价低，特别适用于处理难降解 的工业有机废水。
