申请日2007.02.13
公开(公告)日2007.09.19
IPC分类号C02F1/72; C02F1/00
摘要
本发明涉及一种废水脱氮处理装置，包括废水反应器，废水反应器具有进水口、出水口和出气口;废水反应器内设有带出气孔的曝气管，曝气管具有与废水反应器外的气源联通的进气口;设有内置微波源的箱体，箱体内壁装有微波发生器，废水反应器贯穿箱体。本发明结构简单，处理效果好，污染小且成本低;脱氮后废水氨氮浓度显著降低，有利于后续生化处理;与现有的废水脱氮工艺比较具有投资省、运行费用低、设备占地面积小、处理效率高、管理方便等优势;具有良好的市场应用和产业化前景。
权利要求书
1.一种废水脱氮处理装置，包括废水反应器，其特征是：废水反应器具 有进水口、出水口和出气口;废水反应器内设有带出气孔的曝气管， 曝气管具有与废水反应器外的气源联通的进气口;设有内置微波源的 箱体，箱体内壁装有微波发生器，废水反应器贯穿箱体。
2.根据权利要求1所述的废水脱氮处理装置，其特征是：废水反应器与 箱体之间的缝隙周围设有微波泄漏防护装置。
3.根据权利要求2所述的废水脱氮处理装置，其特征是：微波泄漏防护 装置为设在缝隙周围且环绕废水反应器的铁皮防护层。
4.根据权利要求1或2或3所述的废水脱氮处理装置，其特征是：废水 反应器为玻璃反应器。
5.根据权利要求1或2或3所述的废水脱氮处理装置，其特征是：废水 反应器上设有过压排气口。
6.根据权利要求1或2或3所述的废水脱氮处理装置，其特征是：废水 反应器的进水口和出气口设在废水反应器上端，出水口设在废水反应 器下端。
说明书
一种废水脱氮处理装置
技术领域
本发明涉及一种环保设备，尤其是适用于工业废水中氨氮的处理的废 水脱氮处理装置。
背景技术
氨氮是水体主要营养物，主要来源为地表径流、生活污水和工业废水的 排放。在工业污染源中，焦化、无机和有机化工等行业的废水以及垃圾渗滤 液等都具有高氨氮浓度的特点。高浓度氨氮废水不能用常规的生物处理技 术，目前一般采用蒸汽蒸馏脱氮，其运行成本极高，而且增加大量废水。
目前对高浓度氨氮废水的处理思路主要有两条：一是降低废水中的氨氮 浓度，从而调整废水中的营养物比例(C/N)，使废水能够直接进入生物处理 单元实现高效率的处理效果，主要包括各种物理化学法脱氮技术;二是现有 生物处理技术的改进和新生物处理工艺的开发，使微生物能够顺利的进行硝 化和反硝化等一系列反应，使废水中的氨氮最终转化成无害的氮气排放，实 现氨氮的高效去除。
物理化学脱氮技术主要利用物质之间的物理和化学作用将氨氮或以氧 化还原反应或以吸附萃取的方式去除。由于该技术直接将氨氮去除到一定程 度后再进入后续生物处理单元，因而优化了废水中的营养比，可以提高后续 生物处理单元的有机物处理负荷，增加生物系统的运行稳定性，减小生物系 统调试和运行过程的复杂性。物理化学脱氮技术主要包括有折点氯化法、化 学沉淀法、吸附法、离子交换法、吹脱法和气提法、液膜法、电渗析法、催 化湿式氧化法等。
虽然以上很多方法都能有效地去除水中的氮，但都存在着一些不足。折 点氯化法直接利用氯气的氧化作用去除废水中的氨氮，当氨氮浓度高时氯投 加量大，运行费用高，而且当废水中存在有机物时，存在生产有机氯二次污 染的风险;化学沉淀法主要利用氨的某些复合盐的难溶性将氨沉淀去除，当 氨氮浓度较高时，同样存在加药量大的问题;吸附法和离子交换法受材料吸 附(或交换)容量的限制，也只适合低氨氮浓度的处理，而且材料易受废水 中的有机物干扰，其再生也比较复杂;吹脱法和汽提法要求废水的pH值较 高，加碱量大，相应的曝气机械能耗和蒸汽消耗也比较高，而处理效果不稳 定，容易对大气造成污染;电渗析法要求膜组件对铵离子有较强的选择性， 而且膜组件也比较容易受有机物污染;催化湿式氧化法由于高温高压，所以 对设备有较高的要求。
发明内容
本发明所要解决的问题是提供一种废水脱氮处理装置，该废水脱氮处理 装置结构简单，处理效果较好，污染小且成本低。

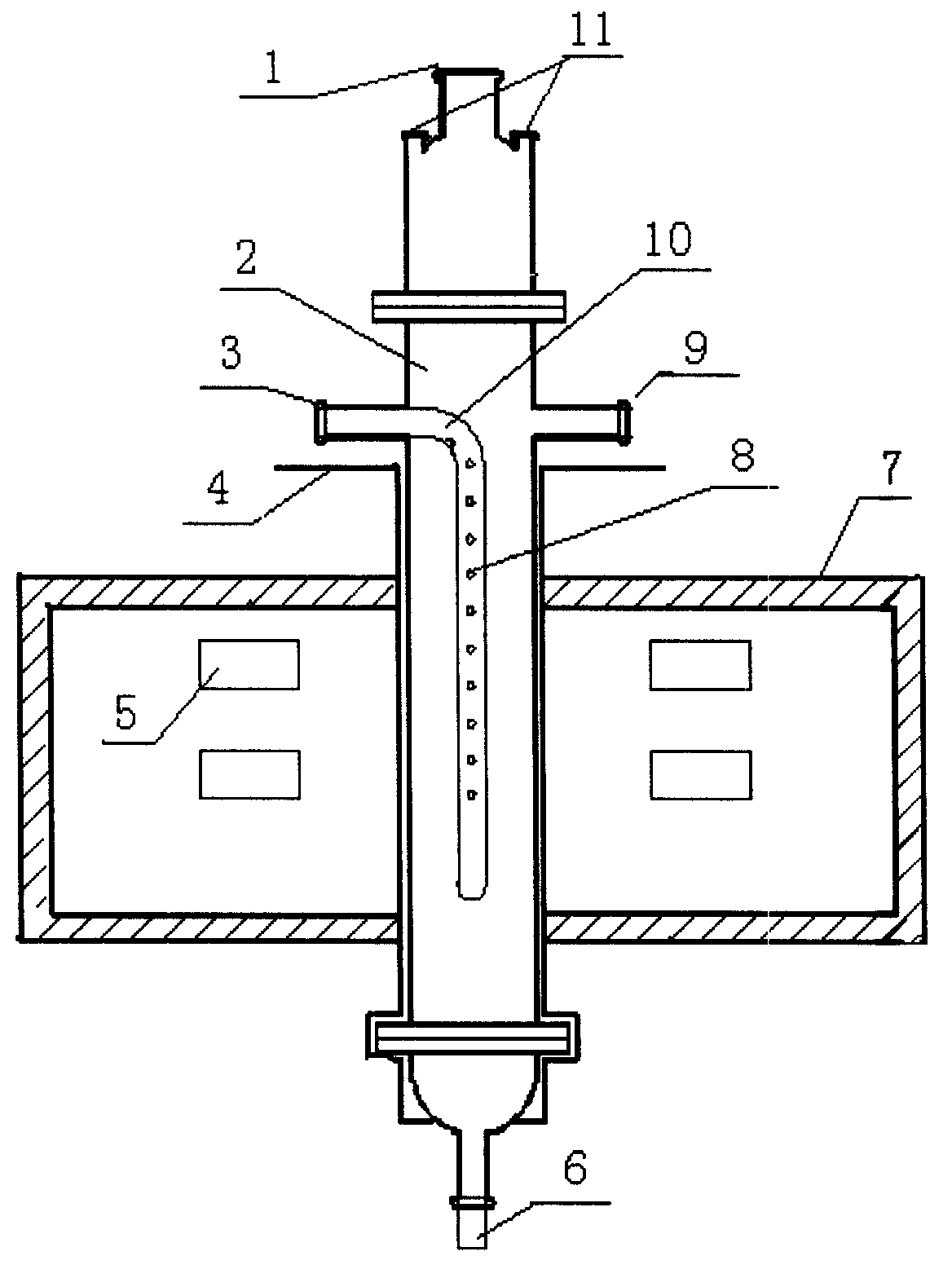

本发明提供的技术方案是：一种废水脱氮处理装置，包括废水反应器， 废水反应器具有进水口、出水口和出气口;废水反应器内设有带出气孔的曝 气管，曝气管具有与废水反应器外的气源联通的进气口;设有内置微波源的 箱体，箱体内壁装有微波发生器，废水反应器贯穿箱体。
上述废水反应器与箱体之间的缝隙周围设有微波泄漏防护装置。
上述微波泄漏防护装置为设在缝隙周围且环绕废水反应器的铁皮防护 层。
上述废水反应器为玻璃反应器。
上述废水反应器上设有过压排气口。
上述废水反应器的进水口和出气口设在废水反应器上端，出水口设在废 水反应器下端。
本发明的有益效果：
本发明为我国高浓度氨氮工业废水的脱氮处理提供了一种经济高效的物 化处理新设备，脱氮后废水氨氮浓度显著降低，有利于后续生化处理。与现 有的废水脱氮工艺比较具有投资省、运行费用低、设备占地面积小、处理效 率高、管理方便等优势。微波处理后可达到生活回用水标准，可再生利用于 补充地下水源、工业用水、农业用水、城镇杂用水(园林绿化、冲厕、街道 清扫、车辆冲洗、建筑施工、消防)等，若进一步深度处理可达到目前城市 自来水标准。该设备具有良好的市场应用和产业化前景。
本发明结构简单，处理效果好，污染小且成本低。
