申请日2007.05.11
公开(公告)日2008.03.19
IPC分类号C02F3/02
摘要
人造山坡地景观污水处理方法和系统。在景观山坡下方设有反冲水箱和其内的生物膜净化室，该净化室从上至下有与进水管和虹吸管连通的污水层、生物膜层和固体网格支架。污水经生物膜净化后排入反冲水箱，再经出水口送入山坡外的清水池。当生物膜层堵塞，虹吸管水位上升，并设虹吸辅助管、射流器和抽气管等，使虹吸产生，清水反向流入生物膜层进行反冲，并用控制清水面水位自动停止反冲。系统设在景观山坡下，避免污染地面环境，满足城市环保需求。景观和绿地可为休闲地，山坡高度满足虹吸管等所需高度空间。用生物膜净化，使污水的COD、BOD和氨氮等去除量达标。虹吸反冲实现净化-虹吸-反冲-排渣-再生-再净化的自动循环。
权利要求书
1.人造山坡地景观生活污水处理方法，其特征是该方包括如下步骤：
A.在人造景观山坡地下方装埋外箱体(16)，在其内设置净化虹吸反冲装置;
B.净化过程：将污水(1a)经进水管(2)通入净化虹吸反冲装置中的生物膜净 化室(4)中，经净化后清水(1b)排在生物膜净化室外的反冲水箱(6)内，并经出 水管引出;
C.虹吸反冲再生过程：当生物膜净化室堵塞，与它连通的虹吸管(3)内水位 上涨到控制位置，污水急剧下降，通过对虹吸管(3)抽气，使虹吸产生;此时反 冲水箱内清水迅速倒流在生物膜净化室内，形成自动反冲洗再生过程，通过 控制反冲水箱内下降水位，自动结束反冲洗;当再通入污水重建立生物膜层 后，又开始新周期的净化循环过程。
2.按权利要求1所述的污水处理方法所使用的污水处理系统，其特征是
①在人造景观山坡地(15)下方装埋有外箱体(16);
②外箱体(16)中设置的净化虹吸反冲装置包括如下部分：设反冲水箱(6)， 其内装设生物膜净化室(4)，两者间有配水及通道(5);生物膜净化室(4)上方口 与进水管(2)和虹吸上升管(3.1)连通，虹吸下降管(3.2)插入反冲水箱外的水封 井(12)的分水槽(11)内;虹吸管在设定水位H处装虹吸辅助管(3.3);设对虹吸 管抽气的抽气管(8.1)和射流器(8.2);设控制反冲时间的虹吸破坏管(9)和虹吸 破坏斗(9.1);
③生物膜净化室(4)内从上至下为污水层(4.1)、生物膜层(4.2)和能穿过流水 的固体承托层(4.3)。
3.按权利要求2所述的污水处理系统，其特征是设一端插入反冲水箱清水 液面(6.1)，另一端穿出山坡与大气连通的气管(17)和设一端插入水封井(12)液 面(12.1)，另一端穿出山坡与大气连通的气管(14)。
4.按权利要求2所述的生活污水处理系统，其特征是人造景观山坡地(15) 下方设有由山坡地进入净化虹吸反冲装置的维修通道(13)。
5.按权利要求2所述的污水处理系统，其特征是在山坡地上装与进水管(2) 连通的进水分配槽(1)。
6.按权利要求2所述的污水处理系统，其特征是在虹吸下降管(3.2)插入封 水井分水槽(11)的一端装冲洗强度调节器(10)。
7.按权利要求2所述的污水处理系统，其特征是生物膜净化室(4)顶盖为伞 形顶盖(4.4);污水层和生物膜层间为周边有通水道的档板(4.5);所述固体承 托层(4.3)采用固体网格支架(4.3)。
8.按权利要求2所述的污水处理系统，其特征是清水出口(7.1)设于反冲水 箱上部清水液面(6.1)处，并通过出水管(7)与山坡外的清水池(18)连通。
说明书
人工山坡地景观生活污水处理方法和系统
(一)技术领域：本发明是一种污水处理方法和系统，属污水或泥渣处理类。
(二)背景技术：现有的污水处理有如下方法：将污水从管道进入，进水管 内装有砂子形成过滤层，污水经过滤层去除悬浮物成为清水。此方法缺点是： ①悬浮物易堵塞，使过滤层寿命短，人工定期清淘也很麻烦。②砂子长期使 用易钙化，形成似水泥般的硬结块，定期更换很困难，容易失败。③由砂子填 充的过滤层仅能去除悬浮物，使SS指标达标;而对处理生活污水的COD、BOD 净化指标不起作用。
(三)发明内容：本发明提出的人造山坡地景观污水处理方法和系统，就是 解决上述现有的过滤层堵塞、更换难以及生活污水的COD、BOD指标不起作用 的问题。其技术方案如下：
人造山坡地景观污水处理方法，其特征是该方法包括如下步骤：
A.在人造景观山坡地下方装埋外箱体16，在其内设置净化虹吸反冲装置;
B.净化过程：将污水1a经进水管2通入净化虹吸反冲装置中的生物膜净化 室中，经净化后清水1b排放在生物膜净化室外的反冲水箱6内，并经出水管 引出;
C.虹吸反冲再生过程：当生物膜净化室堵塞，与它连通的虹吸管3内水位 上涨到控制位置，污水急剧下降，通过对虹吸管3抽气，使虹吸产生;此时反 冲水箱内的清水迅速倒流在生物膜净化室内，形成自动反冲洗再生过程，通 过控制反冲水箱内下降水位，自动结束反冲洗;再通入污水重建立生物膜层 后，又开始新周期的净化循环过程。
上述的污水处理方法所采用的污水处理系统，其特征是
①在人造景观山坡地15下方装埋有外箱体16;
②外箱体16中设置的净化虹吸反冲装置包括如下部分：设反冲水箱6，其 内装设生物膜净化室4，两者间有配水及通道5;生物膜净化室4上方口与进 水管2和虹吸上升管3.1连通，虹吸下降管3.2插入反冲水箱外的水封井12 的分水槽11内;虹吸管在设定水位H处装虹吸辅助管3.3;设对虹吸管抽气 的抽气管8.1和射流器8.2;设控制反冲时间的虹吸破坏管9和虹吸破坏斗9.1;
③生物膜净化室4内从上至下为污水层4.1、生物膜层4.2和能穿流水的 固体承托层4.3。

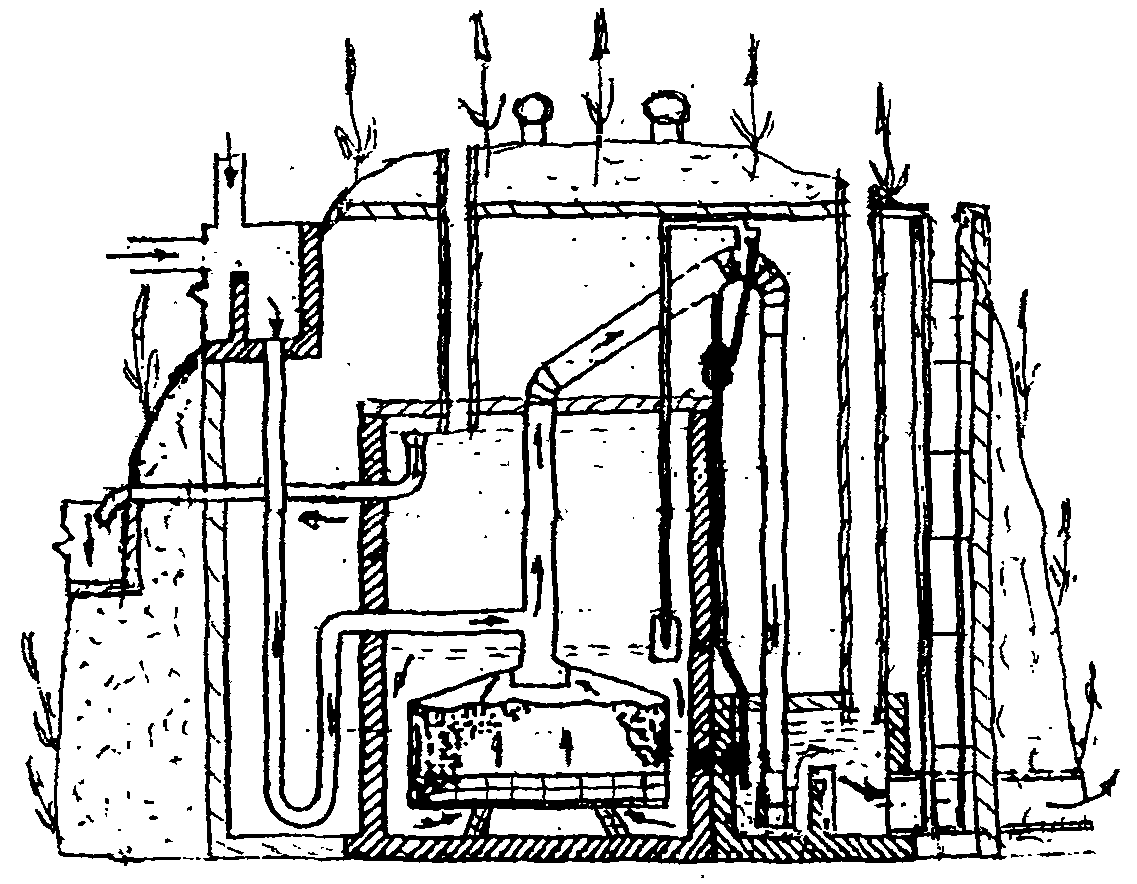

其余具体结构结合附图详细说明。
本发明有益效果：
i.本发明提供的污水处理系统设置在人造景观山坡地下方，避免该系统设 在地面，污水对环境的污染，满足城市环保的需求。ii.山坡地上有景观和绿 地可与休闲地共用地块，节约用地，降低成本。iii.本装置有虹吸管等需要一 定的高度空间，正好利用了景观山坡地的高度内空间。iv.本发明对污水的净 化过程是在生物膜净化室中用生物膜法处理，此方法可以去除生活污水中各 种破坏环保的指标，解决了现仅有过滤层，仅能去除悬浮物使SS指标达标的 问题;进而实现处理生活污水的COD、BOD和氨氮等去除量均达标。v.本发 明采用了虹吸反冲步骤，不仅将生物膜法产生的堵塞物利用虹吸作用自动反 冲洗后排出，且自动控制虹吸反冲时间。设置的射流抽气器8可加速虹吸产 生。vi.虹吸反冲过程将生物膜净化室冲洗干净后，再通入污水，实现自动重 建生物膜的再生过程，使净化-堵塞-虹吸-反冲-排渣-再生-再净化…，周期 性自动进行。vii.设进人维修通道12，可方便进入维修设备。viii.设气管14和 17一方面用于保持产生虹吸时所需的大气压;另一方面使清水和污水中有充 足的空气、氧气和二氧化碳，以利于生物膜的形成和再生。
