申请日2007.05.14
公开(公告)日2008.05.14
IPC分类号B01D47/00; B01D39/08
摘要
本实用新型公开一种锅炉除尘用循环污水的处理装置，属于锅炉污水处理技术领域，包括污水输送设备，污水输送设备与导流槽连接，导流槽的下方设置有过滤设备，过滤设备的下方设置有回流槽。具有除尘效果好，效率高、不会造成二次污染，且占地面积小等优点。
权利要求书
1.锅炉除尘用循环污水的处理装置，其特征在于包括污水输送设备，污水输送设备与导流槽 连接，导流槽的下方设置有过滤设备，过滤设备的下方设置有回流槽。
2.根据权利要求1所述的锅炉除尘用循环污水的处理装置，其特征在于所述污水输送设备采 用刮板式斗式输送机。
3.根据权利要求1所述的锅炉除尘用循环污水的处理装置，其特征在于所述导流槽的端部连 接有溢流槽，导流槽的槽底部开设有圆形孔，圆形孔与过滤设备连通。
4.根据权利要求1所述的锅炉除尘用循环污水的处理装置，其特征在于所述过滤设备采用柱 状滤布，滤布的上端口通过活动卡口与导流槽底部的圆形孔相连接，滤布的下端封闭与活动 托板相接触。
5.根据权利要求4所述的锅炉除尘用循环污水的处理装置，其特征在于所述活动托板的底面 上设置有导向滑轮。
6.根据权利要求3所述的锅炉除尘用循环污水的处理装置，其特征在于所述导流槽的槽底部 开设有四排圆形孔，各圆形孔的下方设置有柱状滤布。
7.根据权利要求4所述的锅炉除尘用循环污水的处理装置，其特征在于所述柱状滤布采用 50网目的无纺滤布。
说明书
锅炉除尘用循环污水的处理装置
技术领域
本实用新型涉及一种锅炉用循环污水的处理装置。
背景技术
锅炉燃烧会产生大量的灰尘和有害气体，必须要经过除尘器的处理达到环保标准才能排 放。水膜除尘器是目前被广泛应用的一种除尘器，它是利用水雾、水膜将烟气中的固体颗粒、 SO2、NOX捕捉下来，以达到脱硫除尘的目的。为了减少用水，除尘器喷淋用水一般经过多级 沉淀池沉淀后循环利用。由于循环水含有的大部分颗粒较细，在水体流动的状态下很难沉降， 且颗粒经过高温后，具有很强的活性，透水性好，水体呈酸性，在沉淀池中自然沉淀，速度 非常慢，而且随着循环利用次数的增加，循环水的浓度会越来越大，除尘效果越来越差，最 后甚至堵塞除尘器，影响生产。因此沉淀池必须定期清理，清理的污泥、废渣由于含水量大， 无法运输，必须先进行晾晒，待固体成型后才能运输清理。污泥晾晒不仅占地，还污染了周 边环境，造成二次污染。
发明内容
本实用新型的目的是提供一种锅炉除尘用循环污水的处理装置，其具有除尘效果好，效 率高、不会造成二次污染等优点。

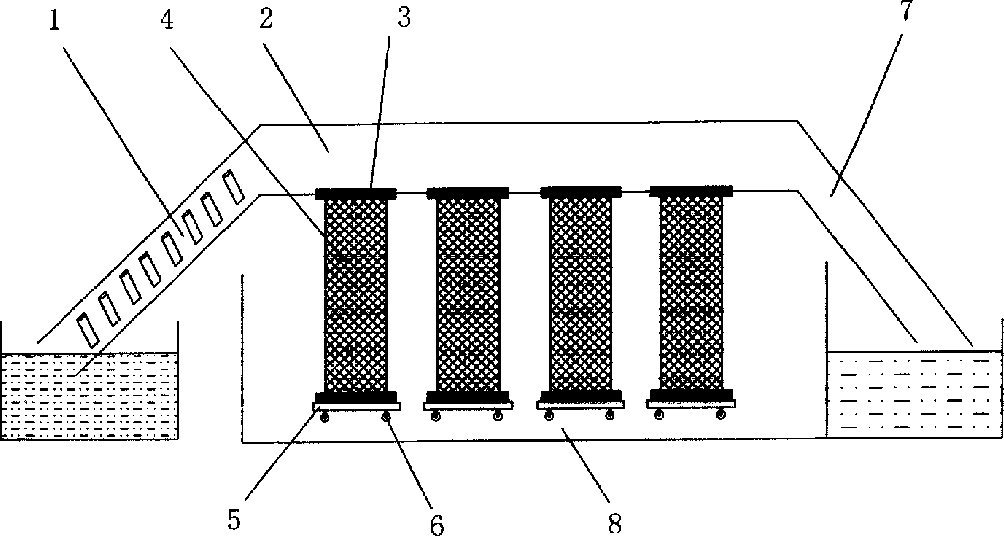

本实用新型解决上述技术问题采用的技术方案是：锅炉除尘用循环污水的处理装置，包 括污水输送设备，污水输送设备与导流槽连接，导流槽的下方设置有过滤设备，过滤设备的 下方设置有回流槽。
上述污水输送设备采用刮板式斗式输送机。
上述导流槽的端部连接有溢流槽，导流槽的槽底部开设有圆形孔，圆形孔与过滤设备连 通。
上述过滤设备采用柱状滤布，滤布的上端口通过活动卡口与导流槽底部的圆形孔相连接， 滤布的下端封闭与活动托板相接触。
上述活动托板的底面上设置有导向滑轮。
上述导流槽的槽底部开设有四排圆形孔，各圆形孔的下方设置有柱状滤布。
上述柱状滤布采用50网目的无纺滤布。
本实用新型的有益效果是：污水池中的污水经斗式输送机输送到导流槽中，污水流经导 流槽底部的圆形孔时流入下方的过滤设备中，过滤后的清水流入到过滤设备下方的回流槽中， 采用过滤设备强制过滤与沉淀池自然沉淀相比，具有过滤效果好、过滤所用时间短、效率高， 且过滤出的固体移动装卸方便，不会产生二次污染，同时占地面积小等优点。
