申请日2007.02.13
公开(公告)日2008.04.16
IPC分类号C02F1/46
摘要
本实用新型是一种电化学水处理电位棒，是包括有中空棒形本体，本体一端设有开口端，另端为封闭端，内壁处设有金属管，该金属管是以一导线由开口端朝外侧延伸;导线连接块体，是设置于中空棒形本体的开口端的中空块体，是可供导线的穿入、穿出及定位之用，当本实用新型置于水中，中空棒形本体经由导线使得金属管放电，让水中形成一强大的电容效应，使得水中悬浮胶体粒子外表面及管壁以双电层理论集中大量的同性电荷而产生排斥现象，因此胶体粒子不易凝聚或堆积，因此可以轻易的加以去除而省去投药或清洗的高成本保养费用。
权利要求书
1.一种电化学水处理电位棒，其特征在于，包 括有：
中空棒形本体，其是由高分子聚合物所构成，本 体一端设有开口端，另端为封闭端，内壁处设有金属 管，该金属管一端连接有一导线，导线另端由开口端 朝外侧延伸。
2.如权利要求1所述的电化学水处理电位棒， 其特征在于，其还包括有一可供导线的穿入、穿出及 定位之用的导线连接块体，设置于该中空棒形本体的 开口端的中空块体。
3.如权利要求1所述的电化学水处理电位棒， 其特征在于，其中该中空棒形本体于近开口端的位置 外侧环设有一组装法兰。
4.如权利要求2所述的电化学水处理电位棒， 其特征在于，其中该导线连接块体是一呈十字型的中 空块体。
5.如权利要求1至4任一项所述的电化学水处 理电位棒，其特征在于，其中该高分子聚合物材质是 具有耐冲击效果的环氧树脂。
6.如权利要求1至4任一项所述的电化学水处 理电位棒，其特征在于，其中该高分子聚合物材质是 具有耐冲击效果的PC。
7.如权利要求1至4任一项所述的电化学水处 理电位棒，其特征在于，其中该高分子聚合物材质是 具有耐冲击效果的PET。
8.如权利要求1至4任一项所述的电化学水处 理电位棒，其特征在于，其中该高分子聚合物材质是 具有耐冲击效果的ABS。
说明书
电化学水处理电位棒
技术领域
本实用新型是关于一种电化学水处理电位棒，尤 其是指一种利用电化学原理，使得水中的污物杂质外 表面以及输送管壁集中同性的电荷，让污物杂质不易 吸附在输送管壁上以减少水装置的处理成本的电化学 水处理电位棒。
背景技术
一般的水装置，如循环冷却水塔、污水输送管等， 其中所输送的水质中含有钙、镁、氯、硫酸根等离子， 因此水中的溶解物质及悬浮物体均会相对的增加，加 上空气中的污染物，如灰尘、杂质颗粒、可溶性气体 以及热交换器物料的泄漏等，均有可能进入到水中， 导致水设备及输送管路的腐蚀、积垢，最后会影响到 水装置的运转效率，进而造成能源上的消耗。
一般的水装置及输送管路的清洗、保养方式多是 利用化学药剂的投药来清除水装置及输送管路中的积 垢及水中的杂质，然而水中所悬浮的积垢胶体粒子一 般是包括粒径小于1.0μm的矿物质、有机化合物及生 物颗粒，由于积垢胶体粒子各种成分含量的不同导致 化学药剂投药的药量不易控制，因此在处理过程上十 分的复杂且繁琐，必须要先测试水中积垢胶体粒子的 成分及含量后，再进行投药，然而，积垢胶体粒子的 含量及成分并非经常固定不变的，且投药的剂量若控 制不佳，很有可能造成水质的恶化。
另一种水装置及输送管路的清洗、保养方式是人 工保养，保养时须先将水装置及输送管路中的水加以 泄放后，再让工作人员进入水装置及输送管路中进行 刷洗，如此将导致机械运转的停滞以及人工处理成本 过高的情形发生。
上述两种水装置及输送管路的清洗、保养方式在 进行过程中，均存在成本过高、控制不易且过程控制 不易的问题，因此极待改进。
本创作人有鉴于上述传统水装置及输送管路的清 洗、保养方式存在种种的缺点，乃积极从事研究开发， 以期可以解决上述的问题，经过不断的试验及努力， 终于开发出本实用新型。
实用新型内容
本实用新型的主要目的在于，提供一种利用电化 学原理，使得水中的污物杂质外表面以及输送管壁集 中同性的电荷，让污物杂质不易吸附在输送管壁上以 减少水装置的处理成本的电化学水处理电位棒。
为了达到上述创作目的，本实用新型提供一种电 化学水处理电位棒，其特征在于，包括有：

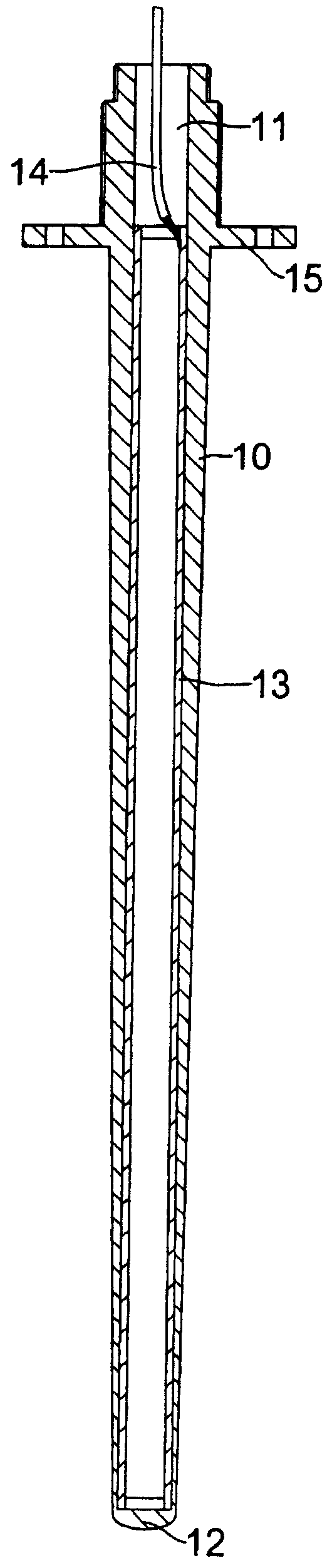

中空棒形本体，其是由高分子聚合物所构成，本 体一端设有开口端，另端为封闭端，内壁处设有金属 管，该金属管一端连接有一导线，导线另端由开口端 朝外侧延伸。
其还包括有一可供导线的穿入、穿出及定位之用 的导线连接块体，设置于该中空棒形本体的开口端的 中空块体。
其中该中空棒形本体于近开口端的位置外侧环设 有一组装法兰。
其中该导线连接块体是一呈十字型的中空块体。
其中该高分子聚合物材质是具有耐冲击效果的环 氧树脂。
其中该高分子聚合物材质是具有耐冲击效果的P C。
其中该高分子聚合物材质是具有耐冲击效果的P ET。
其中该高分子聚合物材质是具有耐冲击效果的A BS。
本实用新型的有益效果是：
本实用新型的电化学水处理电位棒，当将本实用 新型的处理装置置于水中，中空棒形本体经由导线使 得金属管放电，让水中形成一强大的电容效应，使得 水中悬浮胶体粒子外表面及管壁以双电层理论集中大 量的同性电荷而产生排斥现象，因此胶体粒子不易凝 聚或堆积，因此可以轻易的加以去除而省去投药或清 洗的高成本保养费用。
