申请日2007.05.15
公开(公告)日2008.04.02
IPC分类号C02F1/28; C02F1/00; B01D24/16
摘要
本实用新型公开了一种多功能水处理除污罐，属于水处理技术;由罐体外壳、石英砂、不锈钢筛网、钻孔隔板、反冲洗喷头管架、摩阻斜管、进水管、出水管组成;在罐体外壳上端设有上人孔，下部焊有进水管插入罐内摩阻斜管的下部，下端设有下人孔，在下封头的下端焊有罐体支撑架和排污管及反冲洗阀门;在罐体的另一侧上端焊有滤层冲洗排污管和阀门;在罐体外壳的中端焊有反冲洗进水管、排水管及阀门;在罐体内部下端装有摩阻斜管，中端装有反冲洗喷头管架，在管架上装有多个喷头，在喷头上端装有钻孔隔板、不锈钢筛网、石英砂，在上封头上焊有出水管及阀门;它结构合理，功能齐全，分段反、正冲洗方便，作业效率高，处理水质优良，适合各用水部门使用。
权利要求书

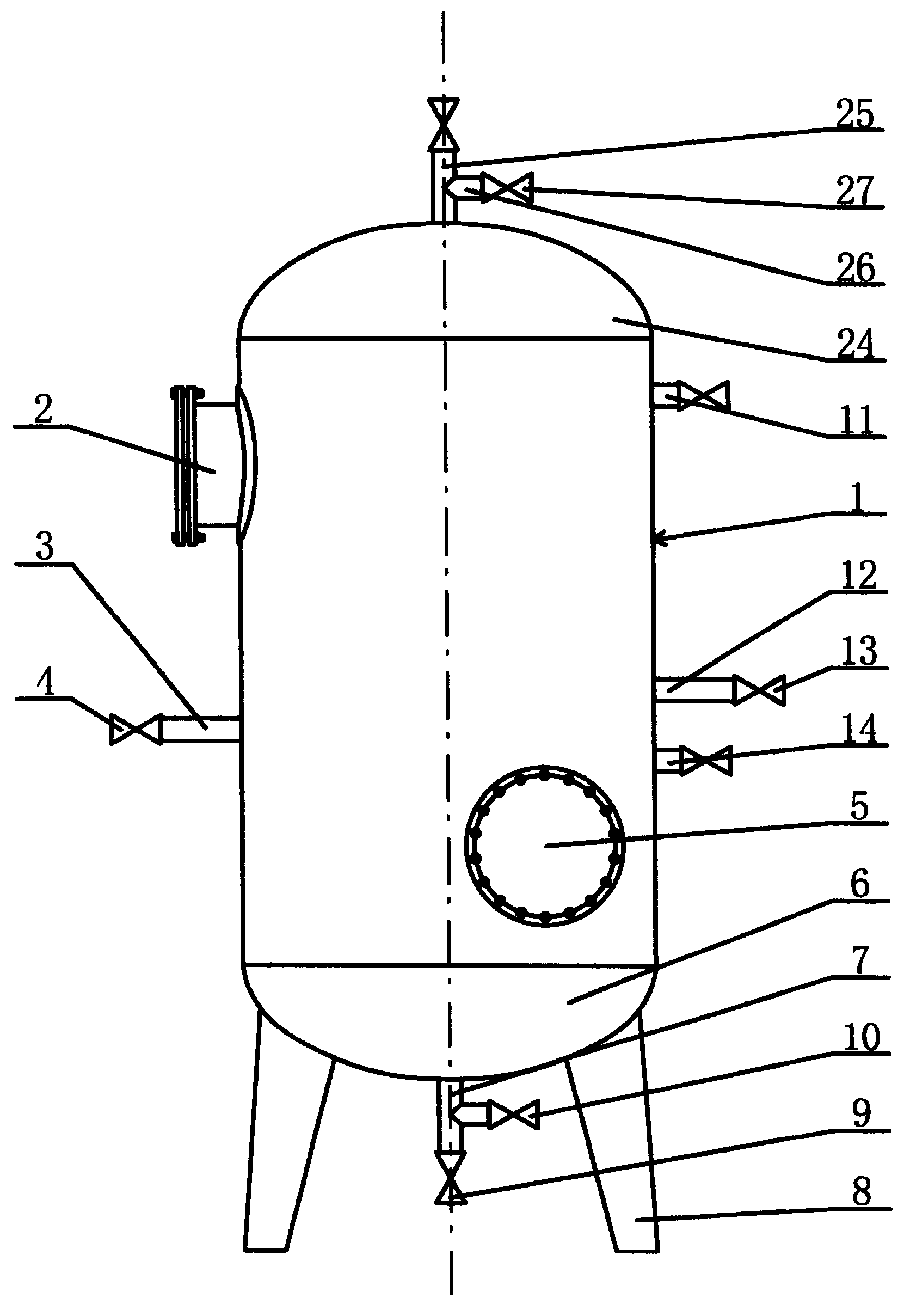

1.一种多功能水处理除污罐，它由罐体外壳、石英砂、不锈钢筛网、钻孔 隔板、反冲洗喷头管架、摩阻斜管、进水管、出水管组成，呈圆柱罐型;其特 征在于：罐体外壳(1)由厚钢板焊制成形，在罐体外壳(1)外部上端的一侧 设有上人孔(2)，在上人孔(2)的下部焊有进水管(3)，在进水管(3)上装 有进水阀门(4)，将进水管(3)插入罐内向下弯成90°插入摩阻斜管(15)的 下部;在罐体外壳(1)的一侧下端设有下人孔(5)，在罐体外壳(1)的下端 焊有压制成形的下封头(6)，在下封头(6)的下端焊有落地罐体支撑架(8)， 在下封头(6)的中心焊有排污管(7)，在排污管(7)的一侧通过三通装有反 冲洗进水阀(10);在罐体外壳(1)的另一侧上端焊有滤层冲洗排水管(11) 和排污管阀门(9);在罐体外壳(1)的中端焊有辅助反冲洗进水管(12)并装 有反冲洗阀门(13)，在反冲洗进水管(12)的下端焊有冲洗斜管的反冲洗排污 管(14)并装有阀门;在罐体外壳(1)的内部下端将排列焊接好的摩阻斜管(15) 装在斜管支撑架(16)上固定;在罐体内的中端装有焊制成形的反冲洗喷头管 架(17)，在反冲洗喷头管架(17)上设有管架主管道(18)，在管架主管道(18) 的两侧焊有多个支管道(19)，在每个支管道(19)的上端装有多个反冲洗喷头 (20)，将管架主管道(18)的一端与罐体外壳(1)上的辅助反冲洗进水管(12) 相对接，在反冲洗喷头管架(17)的另一端固定在罐体内壁上;在反冲洗喷头 管架(17)的上端罐内装有钻孔隔板(21)，将钻孔隔板的周边焊在罐体的内壁 上固定，在钻孔隔板(21)上端装有不锈钢筛网(22)，在不锈纲筛网上装有石 英砂(23);在上封头(24)的上端焊有出水管(25)和冲洗过滤层进水管(26) 并分别装有阀门(27)，最后将上封头(24)焊接在罐体外壳(1)的上端，形 成一个多功能水处理除污罐。
说明书
多功能水处理除污罐
技术领域
本实用新型涉及一种多功能水处理除污罐，是水处理工艺中进行除污、除 砂、除悬浮物的过滤装置，属于水处理技术领域。
背景技术
目前，在传统的水处理工艺中，除污、除砂，除杂质，多数采用立式和卧 式除污过滤器，主要是功能单一，依靠重力将水中的泥砂沉积，而且处理后的 水质不佳，使在水中央有细砂和悬浮物截留不下来，影响水质，特别是在过滤 器底部和过滤网上的杂质，不能随时清除，影响除污效果，给后续的生产和生 活用水造成一定的影响和危害。
发明内容
为了解决上述不足，本实用新型提供了一种多功能水处理除污灌，水处理 效率高，吸附能力强，水中不夹杂泥砂和悬浮物，提高了水的质量;在罐内截 留下来的泥砂和杂质，可随时进行分段清洗排除，确保水质的纯净。
本实用新型解决其技术问题所采用的技术方案是：多功能水处理除污罐， 它由罐体外壳、石英砂、不锈钢筛网、钻孔隔板、反冲洗喷头管架、摩阻斜管、 进水管、出水管组成，呈圆柱罐型。罐体外壳由厚钢板焊制成形，在罐体外壳 外部上端的一侧设有上人孔，在上人孔的下部焊有进水管，在进水管上装有进 水阀门，将进水管插入罐内后向下弯90°插入摩阻斜管的下部，在罐体外壳的 一侧下端设有下人孔，在罐体外壳的下端焊有压制成形的下封头，在下封头的 下端焊有落地罐体支撑架，在下封头的中心焊有排污管，在排污管的一侧通过 三通装有反冲洗进水阀;在罐体外壳的另一侧的上端焊有滤层冲洗排污管和排 污管阀门;在罐体外壳的中端焊有辅助反冲洗进水管和装有反冲洗阀门，在反 冲洗进水管的下端焊有冲洗斜管的反冲洗排污管并装有阀门;在罐体外壳的内 部下端将排列焊接好的摩阻斜管装在斜管支撑架上固定;在罐体内的中端装有 焊制成形的反冲洗喷头管架，在反冲洗喷头管架上设有管架主管道，在管架主 管道的两侧焊有多个支管道，在每个支管道的上端装有多个反冲洗喷头，将管 架主管道的一端与罐体外壳上的辅助反冲洗进水管相对接，反冲洗喷头管架的 另一端固定在罐体内壁上;在反冲洗喷头管架的上端罐内装有钻孔隔板，将钻 孔隔板的周边焊在罐体的内壁上固定，在钻孔隔板上端装有不锈钢筛网，在不 锈纲筛网上装有石英砂;在上封头的上端焊有出水管和冲洗过滤层进水管并分 别装有阀门，最后将上封头焊接在罐体外壳的上端，形成一个多功能水处理除 污罐。
本实用新型的有益效果是：它结构合理，功能齐全，占地面积小，分解反、 正冲洗方便，操作简单，作业效率高，大幅度提高罐的综合利用率，处理后的 水质优良，在水中不含任何污物和细砂，适用于各用水部门使用。
