申请日2007.05.15
公开(公告)日2008.09.03
IPC分类号F26B3/12
摘要
本实用新型公开了一种污泥喷浆干化装置，它包括依次连接的研磨机(1)、料仓I(2)、螺旋输送机(3)、螺杆泵(4)、喷枪(5)、喷浆造粒干燥机(6)、冷却机(7)、滚动筛分机(8)和料仓II(9)，空压机(10)通过储气罐(11)连接喷枪(5)，喷浆造粒干燥机(6)分别连接滚动筛分机(8)、热烟道(12)和尾气处理装置，冷却机(7)连接尾气处理装置。该装置安装方便，操作简单，干化效率高，不会造成环境污染。
权利要求书
1. 一种污泥喷浆干化装置，其特征在于它包括依次连接的研磨机(1)、 料仓I(2)、螺旋输送机(3)、螺杆泵(4)、喷枪(5)、喷浆造粒干燥机(6)、 冷却机(7)、滚动筛分机(8)和料仓II(9)，空压机(10)通过储气罐(11) 连接喷枪(5)，喷浆造粒干燥机(6)分别连接滚动筛分机(8)、热烟道(12) 和尾气处理装置，冷却机(7)连接尾气处理装置。
2. 根据权利要求1所述的污泥喷浆干化装置，其特征在于，所述尾气处 理装置包括依次连接的除尘室(13)、旋风除尘器(14)、风机(15)和烟囱 (16)，除尘室(13)分别连接喷浆造粒干燥机(6)和冷却机(7)。
说明书
污泥喷浆干化装置
技术领域
本实用新型涉及一种污泥干化装置。
背景技术
随着我国经济的高速发展和城市化进程以及酿造、造纸、化工等行业的迅速 发展，污水处理厂的建设增加，污泥的产量迅速增加，污泥的处理与处置已成为 环境综合治理中新的聚焦点。由于污泥含水量高(一般在75-85%)，颗粒细、杂 质多、透水性差，以至于在污泥处理场形成了大片沼泽，不仅侵占农田，而且造 成新的污染。目前，少数地方将污泥加入一些膨润土、木屑等填料制成肥料用于 花草林木。部分污水处理是将污泥填埋处理，大部分企业是将污泥脱水后进行简 单的露天堆放。随着时间的推移，污泥堆存量越来越大，将占用大量土地。而且 会对周围环境造成严重的二次污染，大量污泥已经成为污泥处理厂的沉重负担， 而填埋区域又会造成新的污染，再者可供填埋的土地已越来越少。
把污水处理厂产生的大量污泥进行了无害化处理，并把处理后的污泥用于生 产复合肥等方面，实现使物质、环境、生态的良性大循环，是现阶段人们亟待研 究解决的课题。
发明内容
本实用新型提供了一种把污泥进行干化装置，通过该装置不仅把污泥进行了 无害化处理，而且作为有机肥或有机-无机复混肥、生物肥、BB肥填充料用于农 林作物，实现污泥生产废水零排放，污泥干化处理做到节能、高效、无害化。
本实用新型通过以下技术方案实现：

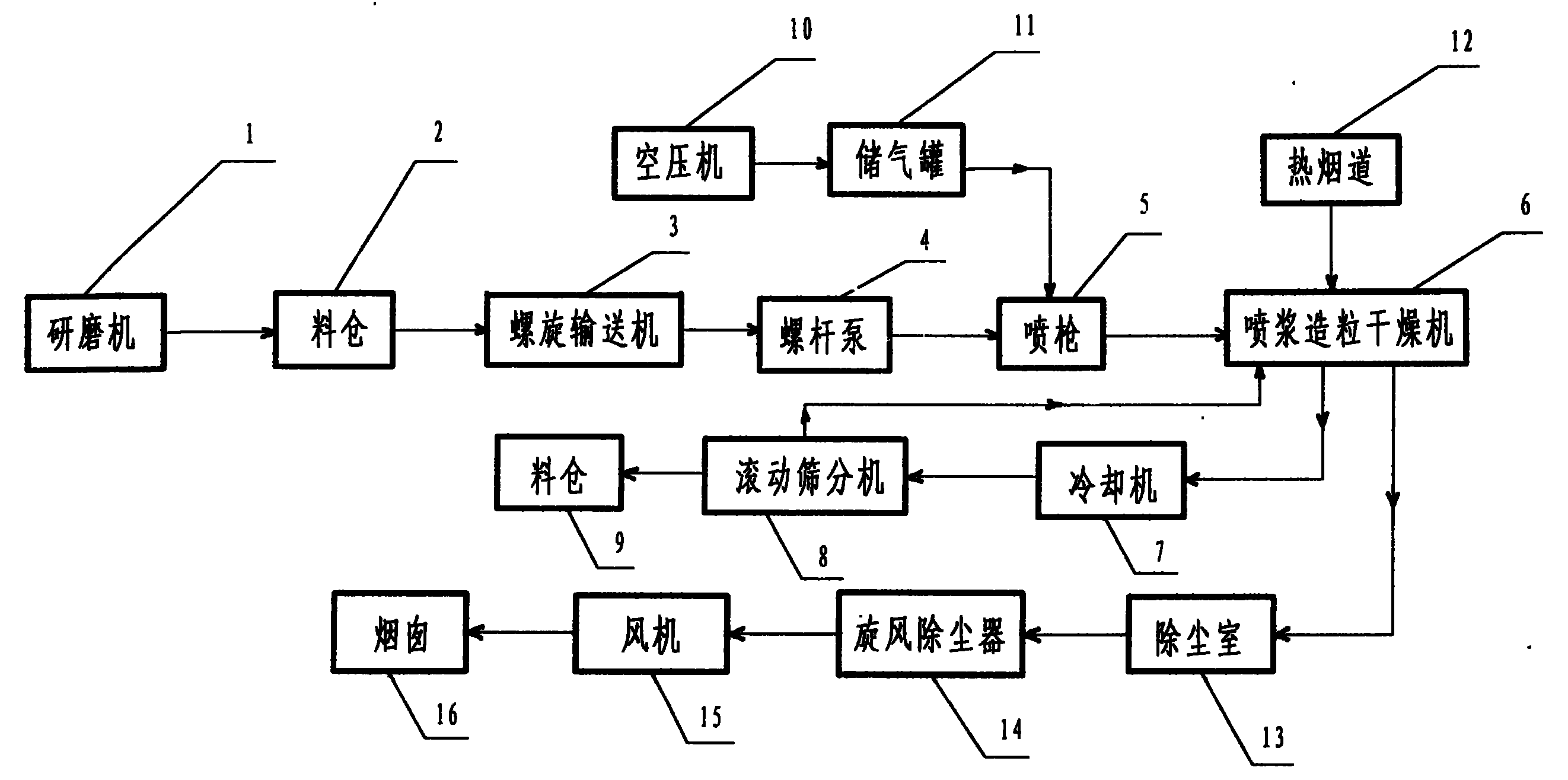

该装置包括依次连接的研磨机1、料仓I2、螺旋输送机3、螺杆泵4、喷枪5、 喷浆造粒干燥机6、冷却机7、滚动筛分机8和料仓II9，空压机10通过储气罐 11连接喷枪5，喷浆造粒干燥机6分别连接滚动筛分机8、热烟道12和尾气处理 装置，冷却机7连接尾气处理装置。
尾气处理装置包括依次连接的除尘室13、旋风除尘器14、风机15和烟囱16， 除尘室13分别连接喷浆造粒干燥机6和冷却机7。
本实用新型把料浆形式的污泥，通过喷浆进入喷浆造粒干燥机进行造粒和干 燥，并用尾气处理装置进行净化处理，不会造成环境污染，且该装置安装方便， 工艺操作简单，干化效率高，能保持原污泥中的有机成分不被破坏。
