申请日2007.05.15
公开(公告)日2008.05.21
IPC分类号F24F13/22
摘要
本实用新型涉及一种空调冷凝水处理器，其特征在于它主要包括：雾化轮、风扇、电机、导水管、集水箱、电机箱，冷凝水靠电机带动的雾化轮和风扇进行雾化。本实用新型的有益效果，可以很好的把空调冷凝水进行雾化，无滴水现象，使冷凝水基本“消失”，且成本极低，制造容易。
权利要求书

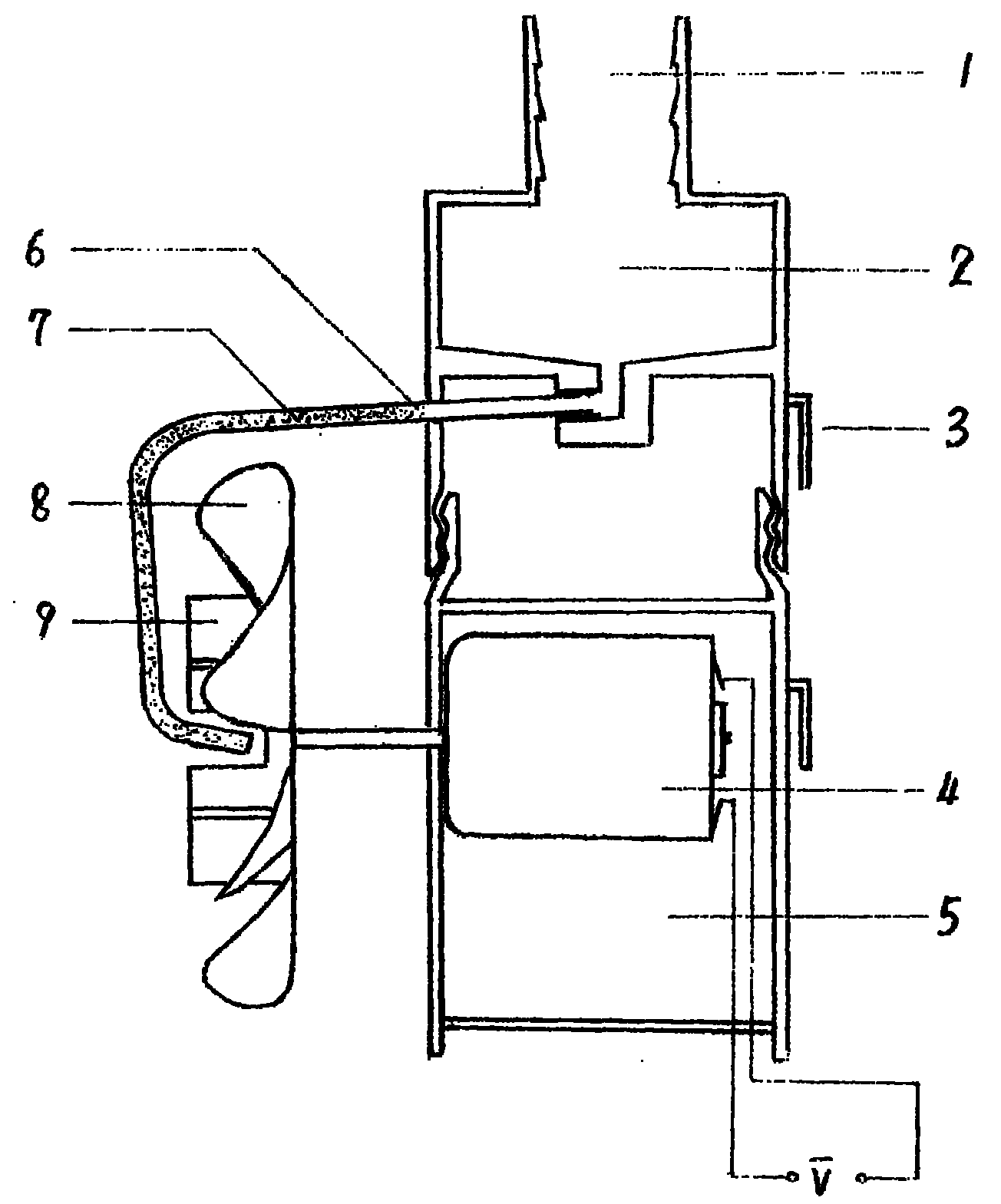

1.一种空调冷凝水处理器，其特征是：它包括雾化轮(9)、风扇(8)、电机(4)、导 水管(6)、集水箱(2)、电机箱(5)，电机轴前端装有雾化轮(9)和风扇(8)，导水管(6) 将冷凝水从集水箱(2)输送到雾化轮(9)中心处。
2.根据权利要求1所述空调冷凝水处理器，其特征是：电机轴方向为横向放置，轴略 向下倾斜。
3.根据权利要求1所述空调冷凝水处理器，其特征是：雾化轮(9)上设有若干拨水的 凸起(10)。
4.根据权利要求1所述空调冷凝水处理器，其特征是：雾化轮(9)后有一同轴的风扇 (8)。
5.根据权利要求1所述空调冷凝水处理器，其特征是：导水管(6)表面覆盖一层毛绒 层(10)。
说明书
空调冷凝水处理器
所属技术领域
本实用新型涉及一种处理空调冷凝水的装置。
背景技术
目前市场所售空调，均没有冷凝水处理装置，冷凝水都是自行排除，给楼下住户或行人 带来麻烦，专利检索虽有类似设计，但结构复杂，成本相对较高，没有形成市场。
发明目的
本实用新型的目的就是提供一种简单、经济、实用的处理普通空调冷凝水的装置。
发明内容
本实用新型主要包括电机、雾化轮、风扇、导水管、集水箱、电机箱、挂钩组成。壳体 集水箱和电机箱的连接是扣在一起的，二者都为立方形的。雾化轮和风扇固定在电机轴上， 电机轴横向放置，略向下倾斜，以防止水流向电机，电机固定在电机箱内。处理器上部为冷 凝水进水口，冷凝水暂时收集在集水箱内，经集水箱底部出水口，由导水管将冷凝水从集水 箱输送到雾化轮中心处，击打雾化，雾化轮后为风扇，经风扇的风力尽量把水雾吹向前方。
导水管横向段要有一个负角，同时导水管表面覆盖有毛绒层，其目的是雾化轮打散的少 数雾化水汇聚在导水管后，可以沿导水管流回雾化轮重新雾化，确保不出现滴水现象。
雾化轮的形状是在圆盘上设有若干个凸起，圆心处无凸起，以便导水管出水口在此把水 排出，滴在雾化轮上使排出的水全部雾化。
风扇在雾化轮的后面，对水雾作进一步的驱散。
本实用新型的有益效果，可以很好的把空调冷凝水进行雾化，无滴水现象，使冷凝水基 本“消失”，且成本极低。
