申请日2007.05.11
公开(公告)日2008.03.26
IPC分类号C02F1/44
摘要
本实用新型涉及一种用于废水处理的超滤机组，包括两组并联的超滤机组，每个机组包括动力装置、控制阀门、超滤膜组件、管路系统，通过管路系统及连接件将各装置和器件连成一个封闭的循环系统装置。它工作原理：在进水流动过程中，部分水透过超滤膜，而大部分水沿超滤膜面平行流动的同时，将超滤膜表面上的截留物质带走。本实用新型的超滤机组对于去除水中的细菌、病毒、胶体、分子量为300-300000的大分子等微粒相当有效，而且透膜压差为0.02-0.08MPa，比较低，设备简单。可以应用于医药工业、食品工业以及工业废水处理等各个领域。
权利要求书
1.一种用于废水处理的超滤机组，其特征在于：包括两组并联的超滤机组， 每个超滤机组包括动力装置、控制阀门、超滤膜组件、管路系统，通过 管路系统及连接件将各装置和器件连成一个封闭的循环系统装置。
2.根据权利要求1所述的超滤机组，其特征在于：所述超滤膜组件由20 只超滤膜并联组成，超滤膜底部通过软管连接在超滤机组底部的进水管 上，超滤膜顶部采用法兰连接硬管并联到超滤机组顶部的浓水主管上， 超滤膜的中上部通过软管连接有产水主管，超滤膜的中下部通过软管连 接有反洗进水主管。
3.根据权利要求2所述的超滤机组，其特征在于：所述两组浓水主管合并 为一主浓水管并连接在进水主管上。
4.根据权利要求2所述的超滤机组，其特征在于：所述浓水主管安装有排 气卸压管道。
说明书
一种用于废水处理的超滤机组
(一)技术领域
本实用新型涉及一种污水处理装置，特别涉及一种用于废水处理的超 滤机组。
(二)背景技术
随着国民经济的快速发展，水资源日趋紧张，应用劣质水源补充工业 用水不足已提到日程上来。目前一般纯水制备多用离子交换法，该方法成 本高，操作复杂。另一种制备纯水的方式是采用反渗透法，即在进水流动 过程中，部分水透过膜，而大部分水沿膜面平行流动的同时，将膜表面上 的截留物质带走，采用该方法在对劣质水源的处理上可避免环境污染和大 量酸碱消耗，降低了生产成本。但是反渗透膜容易被污染，对预处理水质 要求严格。
(三)发明内容
本实用新型为了解决以上技术的不足，提供了一种结构合理、性能先 进、透水量大、过滤性能好、水质稳定、操作压力低、维护方便的用于废 水处理的超滤机组。
本实用新型是通过以下措施来实现的：一种用于废水处理的超滤机 组，包括两组并联的超滤机组，每个机组包括动力装置、控制阀门、超滤 膜组件、管路系统，通过管路系统及连接件将各装置和器件连成一个封闭 的循环系统装置。

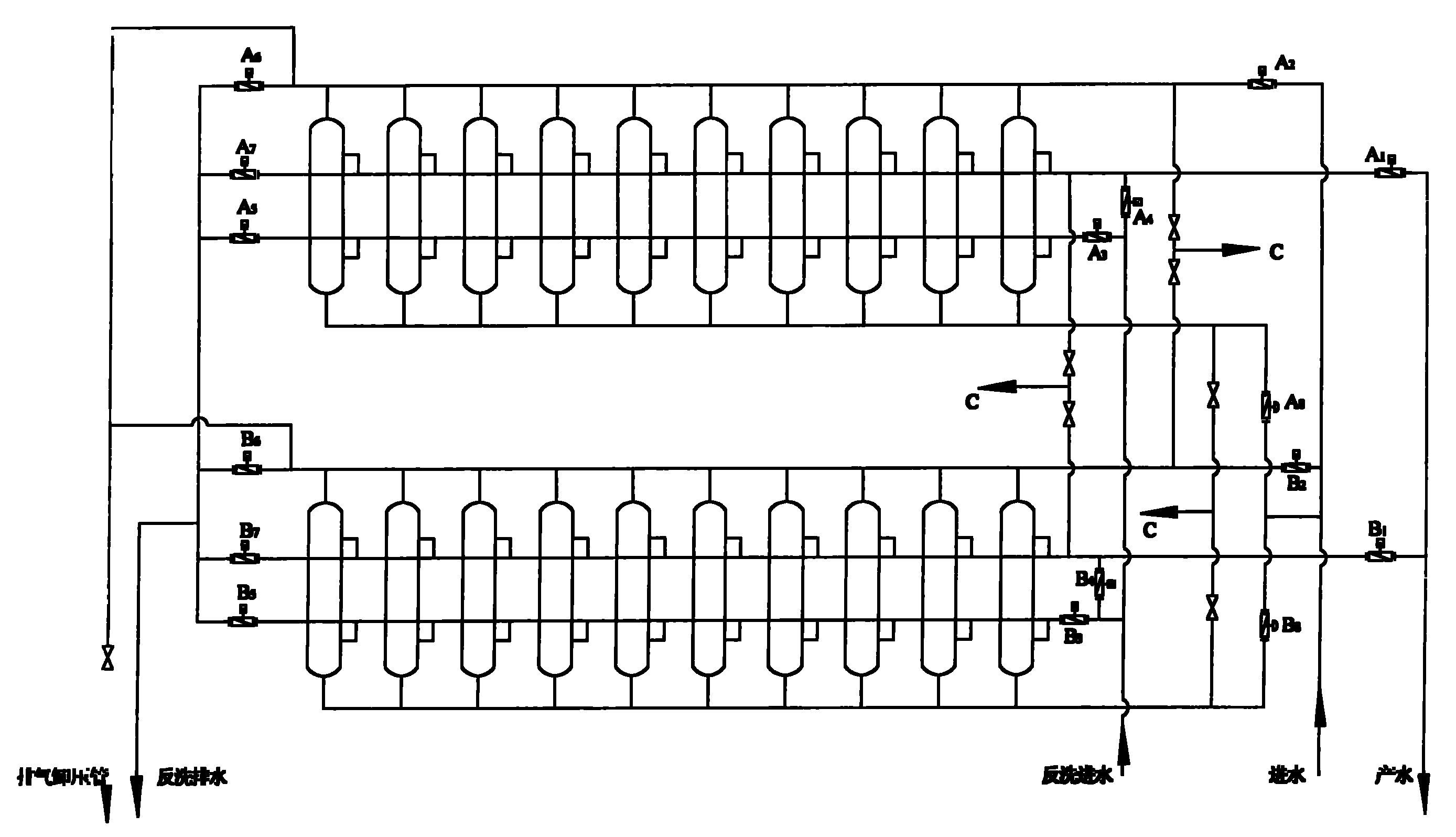

所述超滤膜组件由20只超滤膜并联组成，超滤膜底部通过软管连接在 超滤机组底部的进水管上，超滤膜顶部采用法兰连接硬管并联到超滤机组 顶部的浓水主管上，超滤膜的中上部通过软管连接有产水主管，超滤膜的 中下部通过软管连接有反洗进水主管。
所述两组浓水主管合并为一主浓水管并连接在进水主管上。
所述浓水主管安装有排气卸压管。
本实用新型的工作原理：在进水流动过程中，部分水透过超滤膜，而 大部分水沿超滤膜面平行流动的同时，将超滤膜表面上的截留物质带走。
本实用新型的有益效果：
1.超滤机组对于去除水中的细菌、病毒、胶体、分子量为300-300000 的大分子等微粒相当有效，而且透膜压差为0.02-0.08Mpa，比较低，设备 简单。
2.可以应用于医药工业、食品工业以及工业废水处理等各个领域。
3.结构合理、性能先进、透水量大、过滤性能好、水质稳定、操作压 力低、维护方便。
