申请日2007.02.09
公开(公告)日2008.06.25
IPC分类号E03C1/12; E03C1/14; E03D1/24; E03D11/11
摘要
本实用新型公开了一种集生活废水再利用环保盥洗装置，包括一个盥洗台，盥洗台的台面上设置有一个洗手盆，和洗手盆固定在一体设置有一个水龙头，盥洗台台面下设置有支架，其特征在于，洗手盆下方废水出口处设置有一个集水箱，集水箱固定在支架上，集水箱底部通过出水管管路连接到抽水马桶的水箱，集水箱底部还设有一个进水管和一个多余废水排出管，进水管和清洁用水供水管相连接，多余废水排出管固定在集水箱的底板上并连接到废水下水道，本实用新型不需要电源就可以对生活用水进行简单的物理收集，然后进行二次利用，可以比较明显的节约水资源，既经济又环保，而且实施简单，使用方便。
权利要求书

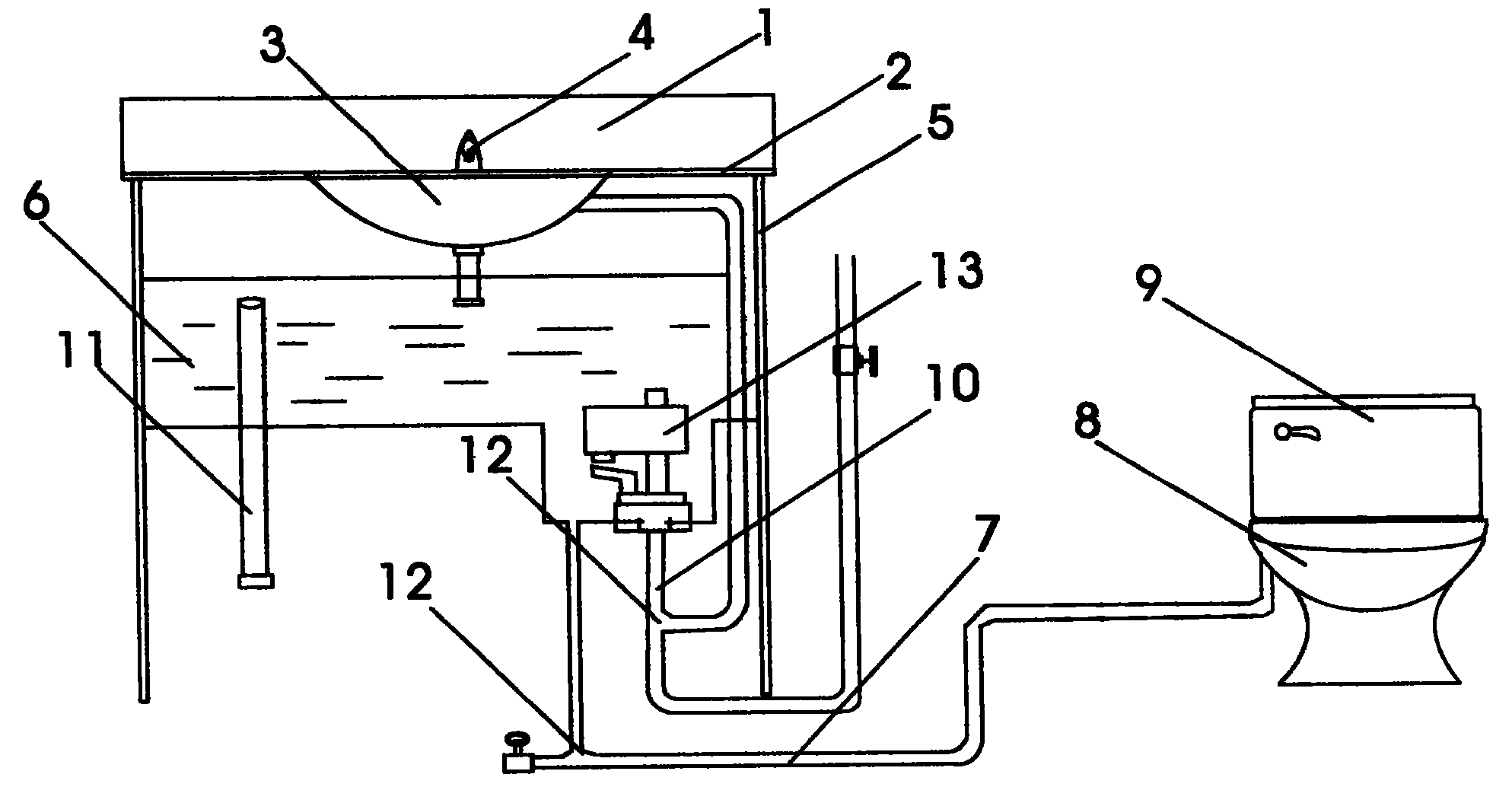

1.一种集生活废水再利用环保盥洗装置，包括一个盥洗台(1)， 盥洗台(1)的台面(2)上设置有一个洗手盆(3)，和洗手盆(3) 固定在一体设置有一个水龙头(4)，盥洗台(1)的台面(2)下设置 有支架(5)，其特征在于，洗手盆(3)下方废水出口处设置有一个 集水箱(6)，集水箱(6)固定在支架(5)上，集水箱(6)底部通 过出水管(7)连接到抽水马桶(8)的水箱(9)，集水箱(6)底部 还设有一个进水管(10)和一个多余废水排出管(11)，进水管(10) 和清洁用水供水管相连接，多余废水排出管(11)固定在集水箱(6) 的底板上并连接到废水下水道。
2.根据权利要求1所述的集生活废水再利用环保盥洗装置，其特 征还在于，连接到抽水马桶(8)的出水管(7)在管身上设置一个三 通(12)，一根管连接到抽水马桶(8)的水箱(9)，另一根管连接 到废水下水道。
3.根据权利要求1所述的集生活废水再利用环保盥洗装置，其特 征还在于，集水箱(6)底部的进水管(10)在管身上设置一个三通(12)， 一根管连接到集水箱(6)，另一根管连接到水龙头(4)。
4.根据权利要求1所述的集生活废水再利用环保盥洗装置，其特 征还在于，集水箱(6)底部的进水管(10)在集水箱底板上设置有一 个水位浮球阀(13)。
5.根据权利要求1所述的集生活废水再利用环保盥洗装置，其特 征还在于，台面(2)上的洗手盆(3)和支架(5)连接处设置有一个 铰链(14)，通过铰链(14)该洗手盆可以带动台面(2)绕其铰接点 旋转一定角度。
说明书
集生活废水再利用环保盥洗装置
技术领域
本实用新型涉及一种日常盥洗装置，具体的说是涉及一种能收集 日常生活废水并对其进行二次利用的盥洗装置。
背景技术
我国是一个水资源短缺的国家，水资源时空分布不均，人均占有 水资源量只有世界人均占有量的四分之一，在全国668座城市中，有 400多座缺水，日均缺水量约1600万立方米，每年影响工业产值2300 亿元。与之相对应的是，生活用水的浪费也比较明显，如日常家庭中 的盥洗装置，人们通常的洗面、洗手用水都是饮用水，在使用后废水 被排出，只能进行一次利用，其实这时的废水还可能有多种用途，公 知的盥洗装置只能供人们进行一次使用，浪费比较明显，以上缺陷均 值得改进。
实用新型内容
本实用新型的目的是针对现有技术的不足，提供一种集生活废水 再利用环保盥洗装置，本实用新型可以克服现有技术的缺陷，不但使 日常生活废水能进行二次利用，比较明显的节约水资源，既经济又环 保，而且实施简单，使用方便。
本实用新型的技术方案如下所述：
一种集生活废水再利用环保盥洗装置，包括一个盥洗台，盥洗台 的台面上设置有一个洗手盆，和洗手盆固定在一体设置有一个水龙头， 盥洗台台面下设置有支架，其特征在于，洗手盆下方废水出口处设置 有一个集水箱，集水箱固定在支架上，集水箱底部通过出水管管路连 接到抽水马桶的水箱，集水箱底部还设有一个进水管和一个多余废水 排出管，进水管和清洁用水供水管相连接，多余废水排出管固定在集 水箱的底板上并连接到废水下水道。
根据上述结构的本实用新型，其特征还在于，连接到抽水马桶的 出水管在管身上设置一个三通，一根管连接到抽水马桶的水箱，另一 根管连接到废水下水道。
根据上述结构的本实用新型，其特征还在于，集水箱底部的进水 管在管身上设置一个三通，一根管连接到集水箱，另一根管连接到水 龙头。
根据上述结构的本实用新型，其特征还在于，集水箱底部的进水 管在集水箱底板上设置有一个水位浮球阀。
根据上述结构的本实用新型，其特征还在于，台面上的洗手盆和 支架连接处设置有一个铰链，通过铰链该洗手盆可以带动台面绕其铰 接点旋转一定角度。
本实用新型可以收集生活中洗手洗面的水到集水箱里面，到达一 定的储水量时供给抽水马桶使用，当水位过高储水过多时，水面高过 多余废水排出管的一端，多余的废水就会通过该管路流进度水下水道， 为集水箱减压卸载。
当水位过低不能正常供应抽水马桶时，集水箱底部进水管上的水 位浮球阀打开，正常的清洁用水就会补充到集水箱里面，待水位升高 到设顶值时，水位浮球阀关闭，水不能进入集水箱。
通过以上方式，保持集水箱里面的水始终在一定范围，从而正常 给抽水马桶供水。
另外，洗手盆和台面相当于集水箱的箱盖，它可以绕其铰链的铰 接点旋转一定角度，从而打开集水箱，可以对集水箱进行清洗，清洗 后的废水通过连接抽水马桶的出水管排出。
与现有技术相比，本实用新型的有益效果是：本实用新型不需要 电源就可以对生活用水进行简单的物理收集。
