申请日2005.05.31
公开(公告)日2006.08.30
IPC分类号C02F9/14; C02F3/00; C02F3/28
摘要
一种高浓度有机污水资源化处理装置，包括与粪便池连接的切碎提升及输送部分、管式高温处理部分、推进式三相分离部分;管式高温处理部分是内部有输送粪便污水的发酵管道和热能交换室的罐体，罐体上有菌种投加口、粪便污水进口、发酵物出口;推进式三相分离部分是一个对发酵的粪便污水中气体、液体、固体三相进行分离的罐体，罐体上有沼气排出口、液体排出口、固体物出口。本实用新型有益效果是：本实用新型是将粪便污水高温生化、除臭、生化物三相分离，分别回收利用的装置，结构简单、环保、废物资源化利用、产生高效有机肥料、清洁燃料沼气;分离液体回流，替代生化菌种，具有自动冲洗微孔装置。适用列车、飞机、舰船、旅游场所、城镇厕所附近场合。
权利要求书

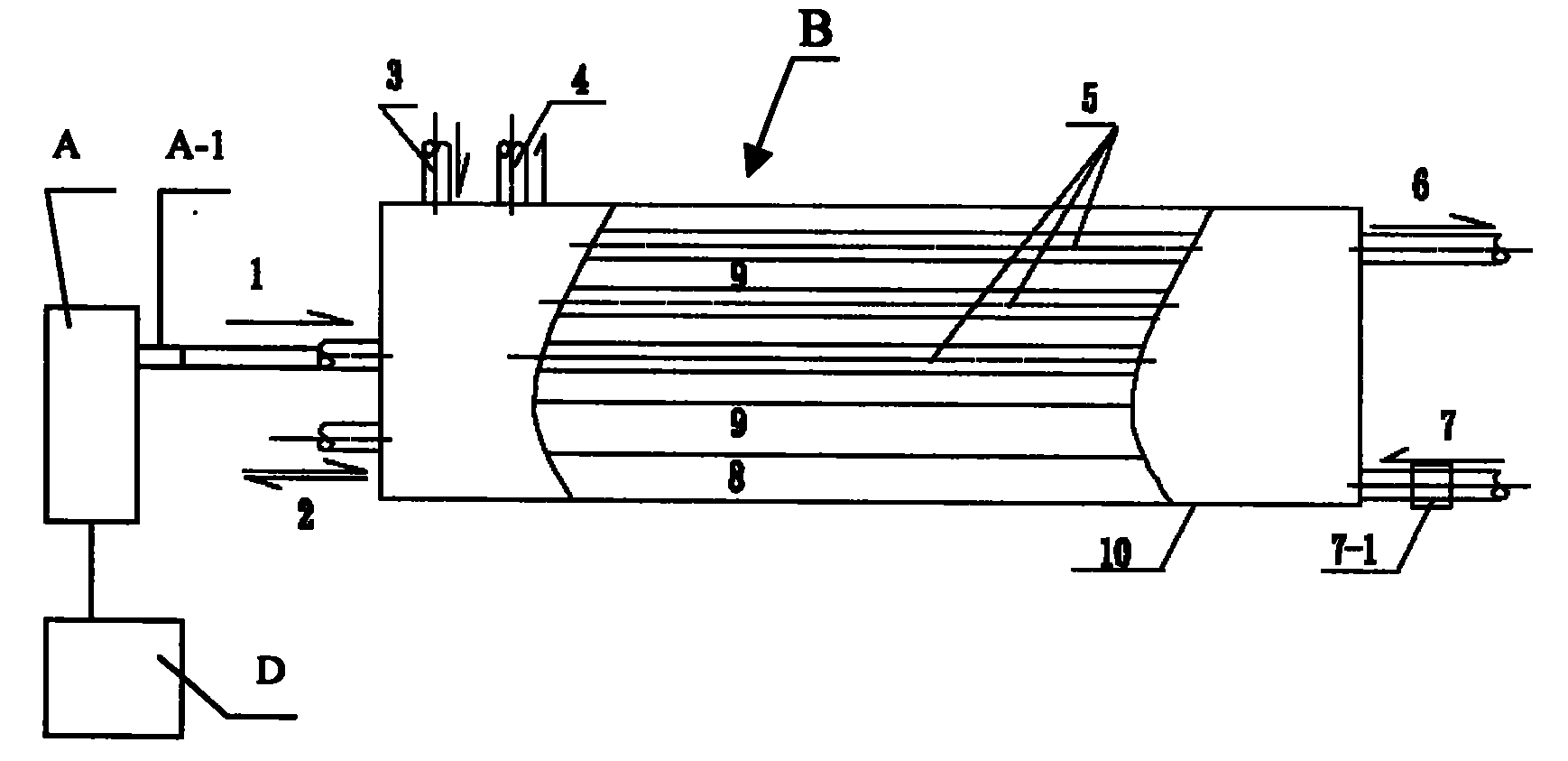

1.一种高浓度有机污水资源化处理装置，包括与高浓度有机污水池 (D)连接的切碎提升及输送部分(A)，其特征在于：还包括管式高温处理部 分(B)、推进式三相分离部分(C);其中管式高温处理部分(B)是个内 部设置有输送高浓度有机污水 的发酵管道(5)和使其加热的热能交换室(9) 的罐体(10)，罐体(10)上装有连通发酵管道(5)的菌种投加口(3)、 连接切碎提升及输送部分(A)输出口(A-1)的粪便污水进口(1)、连接 推进式三相分离部分(C)发酵物进口(12)的发酵物出口(6);推进式三 相分离部分(C)是一个对发酵的高浓度有机污水中气体、液体、固体三相 进行分离的罐体(20)，罐体(20)上设置有沼气排出口(16)、液体排出 口(11)、固体物出口(19)。
2.根据权利要求1中所述的高浓度有机污水(以粪便污水为例)资源化 处理装置，其特征在于：罐体(10)内的热能交换室(9)是装满液体和加 热液体的加热管道(8)，输送高浓度有机污水的发酵管道(5)设置在被加 热的液体中。
3.根据权利要求2中所述的高浓度有机污水资源化处理装置，其特征 在于：所述罐体(10)内的液体是水，在罐体(10)一端设置有热交换水的 进出口(2)。
4.根据权利要求2中所述的高浓度有机污水资源化处理装置，其特征 在于：所述位于罐体(10)中加热管道(8)内部充满燃烧的沼气，加热管 道(8)一端是连接推进式三相分离部分(C)沼气排出口(16)的沼气进口 (7)及(7-1)温控装置，其另一端是连接燃气排气口(4)。
5.根据权利要求1中所述的高浓度有机污水资源化处理装置，其特征 在于：罐体(20)内装有混合物推进分离室(22)和位于混合物推进分离室 (22)下面与液体排出口(11)连通的气液分离室(23);混合物推进分离 室(22)一端连接发酵物进口(12)，其另一端连接固体物出口(19)，其 上部连通沼气排出口(16);混合物推进分离室(22)的外壁上带有使污水 及气体排出的微孔(14)，其内装有与传动装置(18)连接的传动轴(21) 和连接在传动轴(21)上压缩发酵物的螺旋推进叶片(13)。
6.根据权利要求5中所述的高浓度有机污水资源化处理装置，其特征 在于：所述传动装置(18)位于罐体(20)外面。
7.根据权利要求5中所述的高浓度有机污水资源化处理装置，其特征 在于：在推进式三相分离部分(C)的罐体(20)内还设置有沿混合物推进 分离室(22)轴向外壁转动能冲洗微孔(14)的喷水管(15)，喷水管(15) 的一端结合在传动轴(21)输出端部并延伸连接罐体(20)外面的冲洗水口 装置(17)。
说明书
高浓度有机污水资源化处理装置
技术领域
本实用新型涉及的是高浓度有机污水的资源化处理装置，特别涉及的是 发酵工业及高速铁路、公路、飞机舰船等移动客运工具需要集中处理的高浓 度有机污水或者粪便污水的处理装置。
背景技术
无论在城市还是农村，对高浓度有机污水或粪便污水，粪便污水的处理 是确保人类在良好环境中生活的一项关键的工作。目前，已有技术对高浓度 有机污水或者粪便污水处理常采用的是氧化法和活性污泥或者厌氧法。上述 几种处理方法均是将处理后的残渣污泥进行干化处理，再将干化后的残渣当 作垃圾丢掉。已有技术采用一定人力、物力对高浓度有机污水或粪便污水的 处理，其结果仍然当作垃圾丢掉，存在未能彻底解决环境污染问题，同时也 是一种资源的浪费。人们希望出现一种对高浓度有机污水或者粪便污水处理 后的分解物，气体、残渣能充分利用变废为保，彻底解决环境污染的一种资 源化污水处理装置。
发明内容
本实用新型的目的在于克服上述技术的不足，提供一种利用高浓度有 机污水或者粪便污水自身发酵产生的沼气作为能源，加热高浓度有机污水或 者粪便污水，再经过气体、液体、固体三相分离装置将固化后的残渣排出作 为肥料，充分利用再生能源的一种环保型的高浓度有机污水处理装置
解决上述技术问题所采用的技术方案是：
一种高浓度有机污水资源化处理装置，包括与高浓度有机污水池连接 的切碎提升及输送部分，还包括管式高温处理部分、推进式三相分离部分; 其中管式高温处理部分是个内部设置有输送高浓度有机污水的发酵管道和 使其加热的热能交换室的罐体，罐体上装有连通发酵管道的菌种投加口、连 接切碎提升及输送部分输出口的粪便污水进口、连接推进式三相分离部分发 酵物进口的发酵物出口;推进式三相分离部分是一个对发酵的高浓度有机污 水中气体、液体、固体三相进行分离的罐体，罐体上设置有沼气排出口、液 体排出口、固体物出口。
罐体内的热能交换室是装满液体和加热液体的加热管道，输送高浓度有 机污水的发酵管道设置在被加热的液体中。
所述罐体内的液体是水，在罐体一端设置有热交换水的进出口。
所述位于罐体中加热管道内部充满燃烧的沼气，加热管道一端是连接推 进式三相分离部分沼气排出口的沼气进口及温控装置，其另一端是连接燃气 排气口。
罐体内装有混合物推进分离室和位于混合物推进分离室下面与液体排 出口连通的气液分离室;混合物推进分离室一端连接发酵物进口，其另一端 连接固体物出口，其上部连通沼气排出口;混合物推进分离室的外壁上带有 使污水及气体排出的微孔，其内装有与传动装置连接的传动轴和连接在传动 轴上压缩发酵物的螺旋推进叶片。
所述传动装置位于罐体外面。
在推进式三相分离部分的罐体内还设置有沿混合物推进分离室轴向外 壁转动能冲洗微孔的喷水管，喷水管的一端结合在传动轴输出端部并延伸连 接罐体外面的冲洗水口装置。
本实用新型的有益效果是：本实用新型是将高浓度有机污水经过高温生 化、除臭、生化物三相分离，分别回收利用的装置，结构简单、环保、废物 资源化利用、产生高效有机肥料、清洁燃料沼气;分离液体回流，替代生化 菌种。
本实用新型技术工艺先进、节能、环保。装置设计合理：管式高温处理 装置有系统自动控制及温度自动控制;推进式三相分离装置，在压力作用下， 气、液、固体自动分离，自动进行微孔装置冲洗。
本实用新型装置，适应性强，方便管理，整洁卫生。可放置在列车整备 所、飞机场附近、舰船上厕所、发酵工厂附近等场合。也可以放在指定的站 点旅游场所、城镇的公共厕所边使用。
