申请日2005.05.24
公开(公告)日2006.11.29
IPC分类号C02F1/00
摘要
一种可提高滤膜清洁作用的水处理装置，包括：一密封容器，内部凹空形成一容室，外壁预定位置处设有一可将容室废水排出的排水口;一产水管，立设在该容室的中心位置处，其管身全周开设有多个进水槽孔;一过滤单元，包含有数个上下相叠套设在产水管上的滤膜及旋转板，每一旋转板是由一承载环以及一含嵌在该承载环上可转动状的轮叶所组成，该轮叶上具有多个肋条;及数个喷水管，分布设置在该过滤单元外围位置处，沿该喷水管管身纵向开设有一正对于旋转板轮叶位置可提供进水的隙缝。本发明利用数个喷水管对所有旋转板的轮叶喷射高压水柱，并减少接触摩擦面积以提高轮叶运转的顺畅度，借此可大幅提高对滤膜的清洁效果。
权利要求书
1.一种可提高滤膜清洁作用的水处理装置，其特征在于：包括：
一密封容器，内部凹空形成一容室，外壁处设有一可将容室废水排 出的排水口;
一产水管，立设在该容室的中心位置处，其管身全周开设有多个进 水槽孔;
一过滤单元，包含有数个上下相叠套设在产水管上的滤膜及旋转板， 每一旋转板是由一承载环以及一含嵌在该承载环上可转动状的轮叶所组 成，该轮叶上具有多个肋条;及
数个喷水管，分布设置在该过滤单元外围位置处，沿该喷水管管身 纵向开设有一正对于旋转板轮叶位置可提供进水的隙缝。
2.如权利要求1所述的可提高滤膜清洁作用的水处理装置，其特 征在于：该过滤单元包含有一合夹所有该滤膜及旋转板的上压板及下压 板，以及一螺接在该产水管上端对上压板作锁紧的螺帽。
3.如权利要求2所述的可提高滤膜清洁作用的水处理装置，其特 征在于：该上压板中央处设有一挂钩部。
4.如权利要求1所述的可提高滤膜清洁作用的水处理装置，其特 征在于：该密封容器具有一外框及一封设在该外框上端处的顶盖。
说明书
可提高滤膜清洁作用的水处理装置
【技术领域】
本发明涉及一种水处理装置，特别是涉及一种利用高压水柱驱动旋转板 以达到有效刮除滤膜杂质效果的可提高滤膜清洁作用的水处理装置。
【背景技术】
中国第200310116558.8号专利案揭露一种传统的滤水装置，该滤水装 置是由一顶盖、一底盖、多个过滤单元及多个叠组单元架构组成，该等过滤 单元及叠组单元是两两交互相叠地组置在顶盖与底盖中间，其中，该过滤单 元具有一提供滤除杂质功能的环形滤膜，该顶盖具有二可供入水的侧开孔， 该叠组单元是由一承载环座、一搅动层及一外环件所组成，该搅动层嵌含在 承载环座与外环件中间，其环列设置有多个呈螺旋曲线状的肋条，当高压水 流由顶盖侧开孔冲入叠组单元时，该搅动层可利用水流冲力带动肋条而旋转， 借此搅动层便能以旋动振荡方式刮除滤膜上的杂质，以达到快速除污的效果。
上述滤水装置虽然对滤膜确实具有除污的功能，然而其使用上仍然有其 缺点需要改进，该滤水装置由上而下装设有多组过滤单元及叠组单元，每一 叠组单元的搅动层是利用水流冲力作成驱转，但是水流从顶盖向下冲入后， 通常只有位在上层的叠组单元可获得足够水压驱转搅动层，水流愈往下通过 愈多物件时，水压就愈显不足，当水流到达位在下层位置的叠组单元时，水 流的冲力通常已经无法再对搅动层进行驱转，造成下层叠组单元无法有效运 转去除杂质，除污效果并不理想，而且该搅动层是含嵌在承载环座与外环件 中间，由于内外两侧环面都受到接触摩擦的关系，转动搅动层会产生较大的 摩擦阻力，因此搅动层的转动顺畅度较差，相对必须以较高的水压才能顺利 达成冲转，不利于清洁作业，另外，该滤水装置只利用顶、底盖对所有过滤 单元及叠组单元作夹压锁固，外部并无任何可供遮罩的物件，当水流以高压 方式进行过滤过程当中，水流可能外溢溅出造成周边环境潮湿，且空气中飞 散的灰尘杂物也容易对水源造成污染。
【发明内容】
本发明目的在于提供一种可增进除污效果的可提高滤膜清洁作用的水处理 装置。
为了达到上述目的，本发明提供一种可提高滤膜清洁作用的水处理 装置，其特征在于：包括：
一密封容器，内部凹空形成一容室，外壁预定位置处设有一可将容 室废水排出的排水口;
一产水管，立设在该容室的中心位置处，其管身全周开设有多个进 水槽孔;
一过滤单元，包含有数个上下相叠套设在产水管上的滤膜及旋转板， 每一旋转板是由一承载环以及一含嵌在该承载环上可转动状的轮叶所组 成，该轮叶上具有多个肋条;及
数个喷水管，分布设置在该过滤单元外围位置处，沿该喷水管管身 纵向开设有一正对于旋转板轮叶位置可提供进水的隙缝。
所述的可提高滤膜清洁作用的水处理装置，其特征在于：该过滤单 元包含有一可合夹所有该滤膜及旋转板的上压板及下压板，以及一螺接在 该产水管上端可对上压板作锁紧的螺帽。
所述的可提高滤膜清洁作用的水处理装置，其特征在于：该上压板 中央处设有一挂钩部。
所述的可提高滤膜清洁作用的水处理装置，其特征在于：该密封容 器具有一外框及一封设在该外框上端处的顶盖。

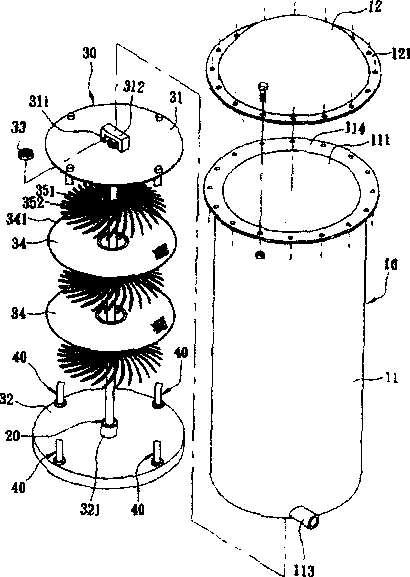

综上所述，本发明可提高滤膜清洁作用的水处理装置，包含有一密封容 器、一产水管、一过滤单元及数个喷水管，其特征在于：该密封容器内部凹 空形成有一容室，其外壁在预定位置处设有一可将容室废水排出的排水口， 该产水管立设在密封容器的中心位置处，其管身全周开设有多个进水槽孔， 该过滤单元设置在密封容器内，包含有数个上下相叠的滤膜、以及数个间隔 设置在两两滤膜中间的旋转板，该等滤膜及旋转板中央处呈中空状可供产水 管穿伸入，容室内的水源以预定压力可渗压进入滤膜形成过滤水，该等滤膜 可令过滤水往中心方向进入产水管进水槽孔内，每一旋转板都是由一承载环 以及一含嵌在承载环上可转动状的轮叶所组成，该轮叶上具有多数肋条可对 滤膜表面接触以刮除其杂质，数个喷水管分布设置在过滤单元外围位置处， 沿管身纵向开设有一隙缝，该隙缝刚好正对旋转板轮叶的位置，该喷水管通 入水流可透过隙缝对所有旋转板喷出高压水柱以驱转该轮叶，并且对容室提 供进水的功能。
本发明主要功效是利用数个喷水管对所有旋转板的轮叶喷射高压水柱， 并减少接触摩擦面积以提高轮叶运转的顺畅度，借此可大幅提高对滤膜的清 洁效果。
