申请日2004.12.28
公开(公告)日2006.02.22
IPC分类号E03C1/14; B01D39/00
摘要
连接于洗手盆下水管上的污水回收装置，包括一主壳体，主壳体上方设有可与洗手盆下水管连接的污水入口，主壳体的底面设有可与下水道连接的污水出口，侧面设有回收水出口，前述污水出口与主壳体的底面交界处边缘向上延伸形成一上部密封的筒状体，该筒状体侧壁靠上部设有使其两侧相连通的溢水口。本实用新型结构简单、使用方便，只需安装于洗手盆下方与下水道之间，回收水出口连接到任一普通的蓄水箱即可，蓄水箱内的水达到一定水位时，多余的水自动排入下水道中。
权利要求书
1、连接于洗手盆下水管上的污水回收装置，其特征在于：包括一主壳体，主壳体上方设 有可与洗手盆下水管连接的污水入口，主壳体的底面设有可与下水道连接的污水出口， 侧面设有回收水出口，前述污水出口与主壳体的底面交界处边缘向上延伸形成一上部 密封的筒状体，该筒状体侧壁靠上部设有使其两侧相连通的溢水口。
2、如权利要求1所述的连接于洗手盆下水管上的污水回收装置，其特征在于：所述的回 收水出口上设有一过滤网。
3、如权利要求2所述的连接于洗手盆下水管上的污水回收装置，其特征在于：所述的回 收水出口连设有一管接头，该管接头的内侧壁为阶梯形，所述的过滤网夹设于该阶梯 面与回收水出口的外端面之间。
4、如权利要求1所述的连接于洗手盆下水管上的污水回收装置，其特征在于：所述的筒 状体的上部形成一上小下大的圆椎台，该圆椎台的上端部与污水入口端面平齐，或低 于污水入口端面。
说明书
连接于洗手盆下水管上的污水回收装置
技术领域
本实用新型涉及污水回收利用装置，具体地说是指一种结构简单、使用方便、成本低 廉的连接于洗手盆下水管上的污水回收装置。
背景技术
水资源已经成为宝贵而有限的自然资源之一，节约用水越来越成为当今社会的主流， 因此，人们也设计出了多种多样的节水装置，特别是针对生活污水如洗手水、洗脸水、洗 菜水等的二次利用。
中国专利03205093.3号公开了一种“卫生间节水装置”，其主要原理为利用洗脸盆和 便盆的高度差把洗脸水、洗手水和洗菜水储存到节水箱内，进行二次利用，冲洗便盆，但 是其结构复杂，安装较为麻烦，其节水箱必须专门设计有连通至下水道的溢水管。
中国专利95106719.2公开了一种“家庭节水装置”，其基本原理为在原有洗涤盆的下 面增设一个横向偏置的蓄水箱，蓄水箱有由过滤网隔开的净水室，净水室有出水口及二次 过滤网经管路与水泵进水口相连，水泵出口管可将水引至冲洗便器或用于淋浴，实现厨房 洗涤盆中使用过的洗菜水、洗碗水、洗衣水等经沉淀过滤后进行二次利用。其缺点是安装 麻烦、成本较高。
中国专利01127238.4号公开了一种“楼层式住宅节水装置”，其主要原理为利用住宅 楼各层的上层生活下水管道与本层座便器水箱的水位落差，在二者之间设置一个储水箱， 将上层的生活废水通过三通引入储水箱收集起来，提供给本层座便器水箱，用以冲洗座便 器。其缺点是安装工程浩大，不实用。
类似的生活污水回收利用装置还有很多，但都存在种种不足之处。
实用新型内容
本实用新型主要目的在于克服现有家用污水回收装置使用不便、安装麻烦、成本较高 等种种缺点，而提供一种结构简单、使用方便的直接连接于洗手盆下水管上的污水回收装 置。

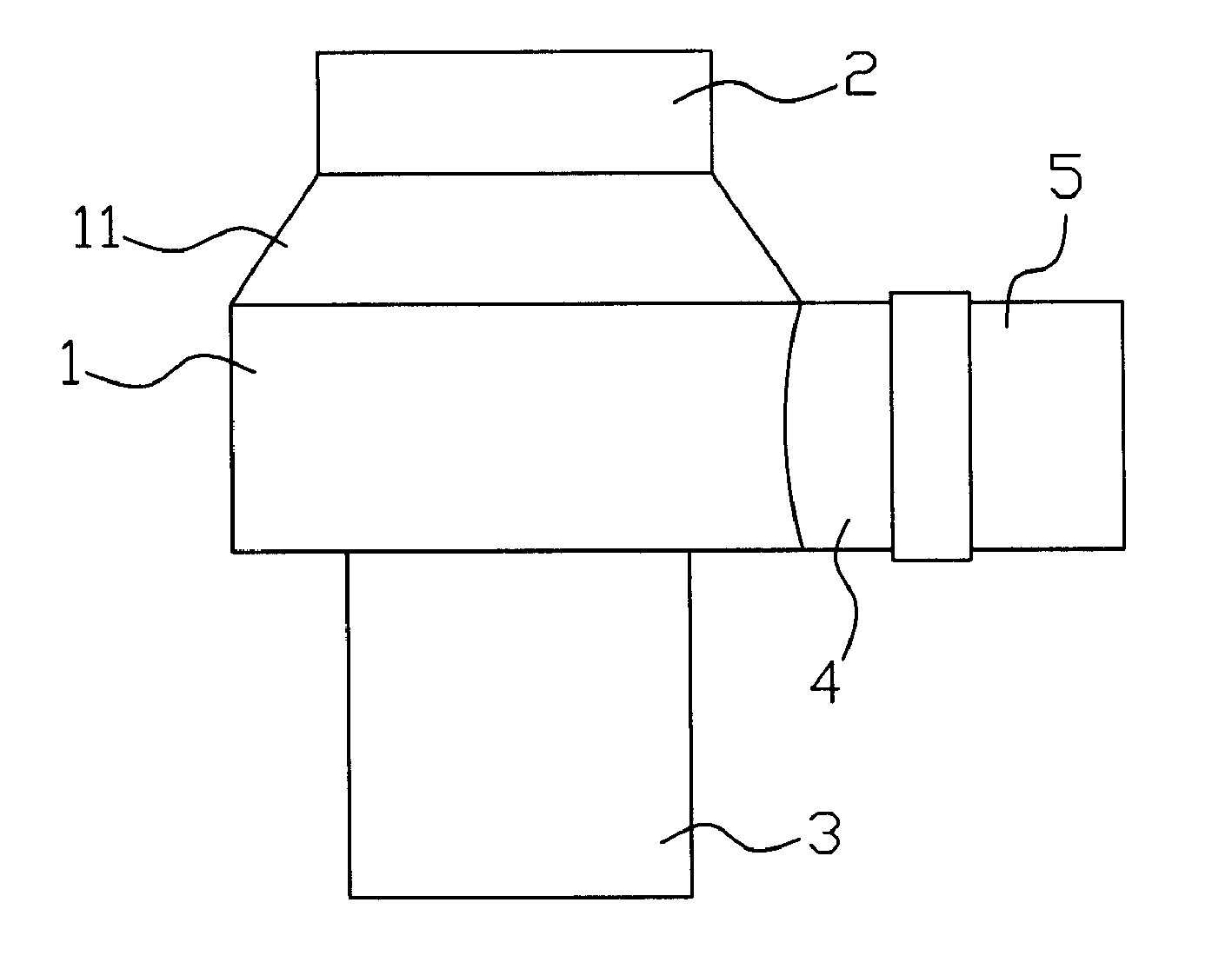

本实用新型采用如下技术方案：连接于洗手盆下水管上的污水回收装置，包括一主壳 体，主壳体上方设有可与洗手盆下水管连接的污水入口，主壳体的底面设有可与下水道连 接的污水出口，侧面设有回收水出口，前述污水出口与主壳体的底面交界处边缘向上延伸 形成一上部密封的筒状体，该筒状体侧壁靠上部设有使其两侧相连通的溢水口。
使用时，污水入口连接于洗手盆下水管，污水出口连接到下水道，而回收水出口可连 接到一蓄水箱，该蓄水箱的顶端高于所述溢水口的下边缘，通常情况下，洗手盆产生的生 活污水通过污水入口进入主壳体内，并通过回收水出口流入蓄水箱，当蓄水箱内的水位达 到溢水口的下边缘时，污水自动从溢水口流入所述筒状体内，从污水出水口流入下水道。
前述的回收水出口上设有一过滤网，对污水进行净化装置，从回收水出口流过的是经 过净化的较干净的回收水。
前述的回收水出口连设有一管接头，该管接头的内侧壁为阶梯形，所述的过滤网夹设 于该阶梯面与回收水出口的外端面之间。
前述的筒状体的上部形成一上小下大的圆椎台，该圆椎台的上端部与污水入口端面平 齐，或低于污水入口端面。该圆椎台对引导污水两四周流入主壳体内。
由上述对本实用新型结构的描述可知，和现有技术相比，本实用新型具有如下优点： 一，结构简单、使用方便，只需安装于洗手盆下方与下水道之间，回收水出口连接到任一 普通的蓄水箱即可，蓄水箱内的水达到一定水位时，多余的水自动排入下水道中;二，该 污水回收装置生产成本低，一般家庭都有能力购买，可大范围推广使用。
