申请日2004.12.14
公开(公告)日2005.06.01
IPC分类号E03F5/14
摘要
本发明涉及一种城市污水源头分离装置及其方法，是一种能将居民的生活排放污水与人粪便分离的城市污水源头分离装置及其方法。本发明由下述部分构成：设有封闭粪井，用于存放排放的粪便;设有一端与排放污水源头相连通，另一端与城市污水管网相连通用来排放生活污水的污水排放管道，用于排放其它生活污水;设有一端与排便器相连通，另一端与设置的封闭粪井相连通的粪便排放管道，用于排放粪便。本发明通过一种污水分离技术，很好地将人粪便作为绿色食品的肥料利用，利用好大量的人粪便生产绿色食品给社会带来巨大的经济效益，同时也连接已断裂的生物链，减轻城市污水处理场的污水处理费用。同时有效解决管道堵塞问题，节省维护管理费用。
权利要求书
1、一种城市污水源头分离装置，其特征在于，由下述部分构成：
设有封闭粪井，用于存放排放的粪便;设有一端与排放污水源头相连 通，另一端与城市污水管网相连通用来排放生活污水的污水排放管道，用 于排放生活污水;设有一端与排便器相连通，另一端与设置的封闭粪井相 连通的粪便排放专用管道，用于排放粪便。
2、按照权利要求1所述的城市污水源头分离装置，其特征在于，所述 封闭粪井井内设有吸粪管，吸粪管上端穿过封闭粪井上设置的井盖，吸粪 管上端部设置方便与吸粪车吸管相接的卡口，吸粪管与井盖连接处设有排 气孔。
3、按照权利要求1所述的城市污水源头分离装置，其特征在于，所述 封闭粪井设有防止粪便溢出的报警装置。
4、一种城市污水源头分离方法，其特征在于由下述步骤组成：
(1)、设置管道步骤：
设置一端与排放污水源头相连通，另一端与城市污水管网相连通用来 排放生活污水的污水排放管道步骤，用于排放其它生活污水;
设置一端与排便器相连通，另一端与设置的封闭粪井相连通的粪便排 放专用管道步骤，用于排放粪便;
(2)、设置封闭粪井步骤：
在城市下水管网外，每个建筑单元修一个封闭粪井，封闭粪井容积根 据建筑单元的楼层数、户数而定，封闭粪井井内设有吸粪管，吸粪管上端 穿过封闭粪井上设置的井盖，吸粪管上端部设置方便与吸粪车吸管相接的 封闭卡口;
(3)、粪便清理步骤：
将清污车的吸管一端的卡口与封闭粪井井盖上穿出的吸粪管卡口卡 接，将封闭粪井中的粪便吸入清污车内运出。
说明书
说明书 城市污水源头分离装置及其方法
技术领域
本发明涉及一种城市污水源头分离装置及其方法，尤其是涉及一种能 将居民的生活排放污水与人粪便分离的城市污水源头分离装置及其方法。
背景技术
随着社会的发展，城市人口的快速增长，城市的居民住宅以每年数亿 平方米的速度增长，相对城市污水也在成倍的增加，这也就给城市的污水 处理带来巨大的经济支出，在国家每年投入数百亿元的资金进行城市污水 处理，这个问题不仅是我国也是世界性的难题。
目前，传统的污水排放是将居民的生活用水和粪便一同排放到化粪池 中，沉淀发酵，大量的发酵浮着物流入下水管道直到污水处理场进行分解 处理。
这种常规方法存在诸多不利因素有下述几点：
1、不能很好的利用、开发人粪便作为肥料来生产绿色食品，相反给城 市的污水排放和污水处理带来极大的负作用，造成了如今污水处理费用的 昂贵，同时也浪费了大量的人粪便的肥料资源。
2、由于沉淀池的容量之大，数量之多，它的存在，渗透给地下水资源， 造成一定的污染。
3、由于化粪池中的发酵漂浮物流入排水管道，造成管道的堵塞，也会 加大有关部门下水道管理的难度。
发明内容
本发明是为解决上述存在的问题而开发的，其目的是提供一种在原下 水管道上增加一根排放生活污水的专用管路，此管路中大多是洗涤用水， 含有大量的化学成份，极少量的有机物质，可让它直接排放到城市下水管 网中，原有管道专用粪便排放管道，将此管道的排放与专用的封闭粪井连 通的更有利于利用人粪便制作肥料同时减少对地下水资源污染的城市污水 源头分离装置及其方法。

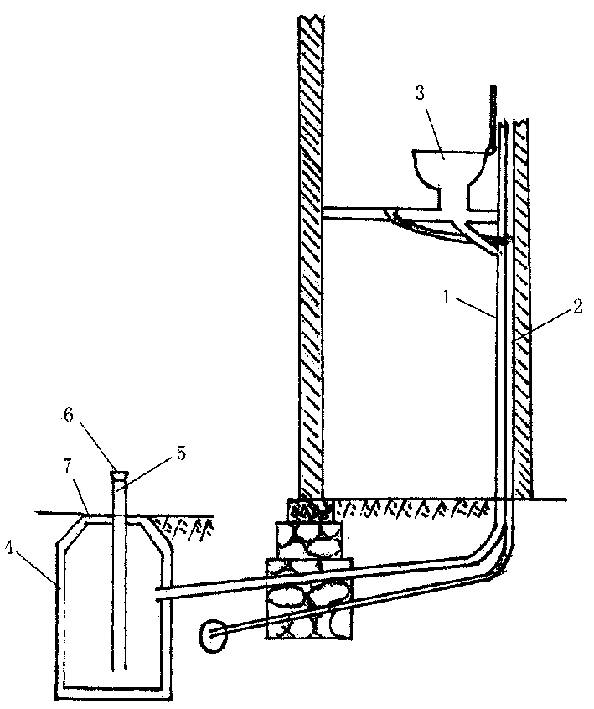

本发明城市污水源头分离装置，由下述部分构成：
设有封闭粪井，用于存放排放的粪便;设有一端与排放污水源头相连 通，另一端与城市污水管网相连通用来排放生活污水的污水排放管道，用 于排放其它生活污水;设有一端与排便器相连通，另一端与设置的封闭粪 井相连通的粪便排放专用管道，用于排放粪便。
所述封闭粪井井内设有吸粪管，吸粪管上端穿过封闭粪井上设置的井 盖，吸粪管上端部设置方便与吸粪车吸管相接的卡口，吸粪管与井盖连接 处设有排气孔。
所述封闭粪井设有防止粪便溢出的报警装置。
本发明城市污水源头分离方法，由下述步骤组成：
1、设置管道步骤：
设置一端与排放污水源头相连通，另一端与城市污水管网相连通用来 排放生活污水的污水排放管道步骤，用于排放其它生活污水;
设置一端与排便器相连通，另一端与设置的封闭粪井相连通的粪便排 放专用管道步骤，用于排放粪便;
2、设置封闭粪井步骤：
在城市下水管网外，每个建筑单元修一个封闭粪井，封闭粪井容积根 据建筑单元的楼层数、户数而定，封闭粪井井内设有吸粪管，吸粪管上端 穿过封闭粪井上设置的井盖，吸粪管上端部设置方便与吸粪车吸管相接的 封闭卡口，吸粪管与井盖连接处设有排气孔;
3、粪便清理步骤：
将清污车的吸管一端的卡口与封闭粪井井盖上穿出的吸粪管卡口卡 接，将封闭粪井中的粪便吸入清污车内运出。
本发明优点及效果如下：
1、由于长期以来，城市污水混入大量的化学成份，使人粪便白白浪费， 不能利用，同时，又给污水处理带来昂贵的费用，本发明通过一种简单的 污水分离技术，可以很好地将人粪便作为绿色食品的肥料，来发展绿色食 品，给社会带来巨大的经济效益，给人们带来健康。
2、由于将污水分离，有效解决管道的堵塞问题，给管理、维护带来了 极大的方便，有效节省了人力物力，减轻城市污水处理场污水处理的费用， 节省了大量的维护管理费用。
3、利用好大量的人粪便作为生产绿色食品的肥料给社会带来巨大的经 济效益，同时也连接了已断裂的生物链，减轻了城市污水处理场的污水处 理费用。
4、省去了原有的化粪池，减少了由于化粪池的渗漏给城市地下水带来 的污染，给人们生活带来健康。
