申请日2004.08.27
公开(公告)日2005.08.24
IPC分类号E03C1/12; E03B11/02; B01D29/00
摘要
本实用新型属于建筑技术领域，涉及一种楼户生活废水再用积水箱，主要特点是具有将生活废水集中流入箱体内的进口，上侧部设有溢流口，中部设有再用出口，下部设有沉淀区，底部设有排淤口，在再用出口之上箱体内设有滤网，配以对住户的下水管网改进，具有不仅能将上层住户生活废水收集、沉淀，得以再利用，而且再利用后可取代现有厕所冲便池的水箱，且水压比以前更大，减少了下水道的堵塞，节水效果显著。
权利要求书
1、一种楼户生活废水再用积水箱，具有箱体，箱盖，其特征是 在箱盖上设有用于将上层楼户生活废水集中流入箱体内的进口;在 箱体上侧部设有溢流口，底部设有排淤口，用于分别将从箱体内溢 出的废水和从箱体底部排出的沉淀物通过管道排入排水管，在箱体 中部设有再用出口，用于将箱体内的生活废水从此出口经管道再利 用。
2、如权利要求1的一种楼户生活废水再用积水箱，其特征在所 述的箱体下部设有沉淀区，排淤口设在沉淀区底部，在再用出口之 上的箱体内设有滤网。
说明书
楼户生活废水再用积水箱
技术领域：
本实用新型属于建筑技术领域，涉及一种楼户生活废水再用积 水箱。
背景技术：
现有的住宅楼上层住户的生活废水，如厨房水池的洗涮废水， 如洗衣机、洗澡器等处的生活废水都由各自的生活废水下水管经设 在下层楼户的排水管排入总下水管道，没有得到再利用，而本住户 如冲厕用水及某些其它用水仍使用自来水，造成水资源浪费。节约 用水已成为人类社会的共同任务。
发明内容：
设计人在日常生活中，一方面注意到大量的生活废水没有得到 再利用，另一方面又对水资源日益紧缺而忧虑。目的在于设计一种 楼户生活废水再用积水箱，能对现有的住宅楼住户的生活废水予以 再利用。

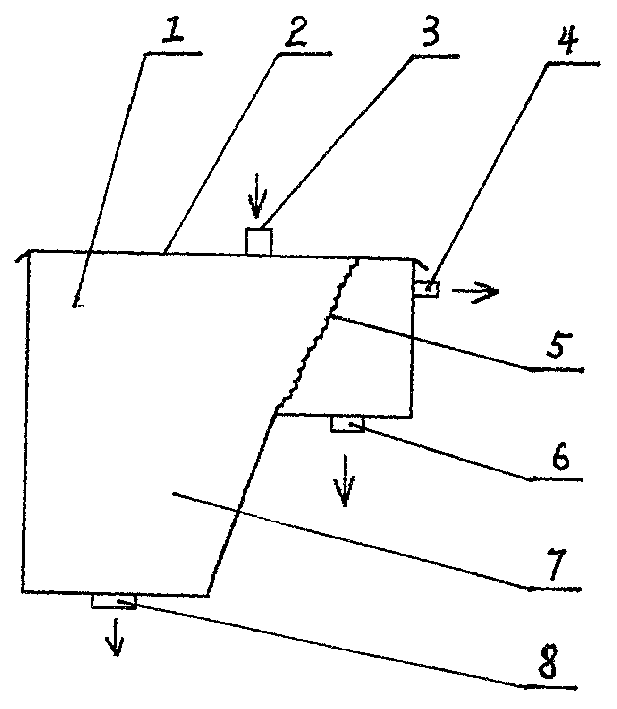

本实用新型所采取的技术方案是，设计一种上层楼户生活废水 积水箱，配以对设在本住户的下水管网进行改进。一种楼户生活废 水再用积水箱的结构包括：箱体，箱盖，进口，溢流口，再用出 口，排淤口。其中，箱体呈容器状，在箱盖上设有进口，用于将上 层楼户生活废水经此进口集中流入箱体内;溢流口设在箱体上侧 部，中部设再用出口，用于将箱体内的积水从此出口经管道再利 用，底部设排淤口;溢流口，排淤口，用于将溢出的废水和箱体底 部沉淀物经管道排入排水管。
本实用新型的这种楼户生活废水再用积水箱，具有以下的优 点：不仅将上层楼户生活废水收集，沉淀，得以利用，而且再利用 后可取代现有厕所冲便池的水箱，且水压比以前更大，减少了下水 管道的堵塞，节水效果显著。
