申请日2004.08.30
公开(公告)日2006.12.06
IPC分类号C02F9/14; C02F1/40; C02F1/28; C02F1/32; C02F1/78; C02F1/461; C02F3/30; C02F1/52
摘要
一种过滤吸附潜浮湿地污水处理装置，由常规污水预处理系统;填充有经碎煤机破碎煤炭的煤炭滤料污水过滤吸附处理装置，电磁水过滤器，紫外线杀菌消毒装置等装置组成污水一级处理系统;置于太阳房内的曝气配水槽，汇流布水渠，潜浮湿地曝气兼性塘等装置依次连接，组成污水二级处理系统;煤炭滤料污水过滤吸附处理装置、电磁水过滤器、臭氧杀菌消毒、紫外线杀菌消毒装置组成污水三级处理系统;电解法水处理装置为第四级污水处理系统;污泥经脱水装置脱水，经输送装置输出，送入锅炉燃烧，煤炭滤料污水过滤吸附处理装置蒸发排放废气换热脱水后送锅炉助燃，煤炭滤料污水过滤吸附处理装置失效的煤炭经干燥后通过输送装置输出，送入锅炉燃烧。
权利要求书
1.一种过滤吸附潜浮湿地污水处理装置，包括管道，粗格栅，细格栅 ，沉沙池，沉淀池，蓄水池，泵房，煤炭滤料污水过滤吸附处理装置，碎煤机，电磁水过滤 器，紫外线杀菌消毒装置，太阳房，曝气装置，曝气配水槽，汇流布水渠，潜浮湿地曝气兼 性塘，排污泥装置，臭氧杀菌消毒装置，污泥脱水装置，管道，输送装置，电解法水处理装 置，锅炉等组成，其特征是：粗格栅、细格栅、沉沙池、沉淀池、水泵、管道、阀门等装置 依次连接，组成污水预处理系统;填充有经碎煤机破碎煤炭的煤炭滤料污水过滤吸附处理装 置，电磁水过滤器，紫外线杀菌消毒装置，水泵、管道、阀门等装置依次连接，组成污水一 级处理系统;置于太阳房内配备有水温调节装置和曝气装置的曝气配水槽，汇流布水渠，太 阳房内的至少一级的潜浮湿地曝气兼性塘，水泵、管道、阀门等装置依次连接，组成污水二 级处理系统;填充有经碎煤机破碎煤炭的煤炭滤料污水过滤吸附处理装置，电磁水过滤器， 臭氧杀菌消毒装置，紫外线杀菌消毒装置、水泵、管道、阀门等装置依次连接，组成污水三 级处理系统;包括直流电源控制装置、供排水装置、电解阴极槽装置、电解阴极装置、导电 隔板装置、水垢沉淀装置、电解阳极槽装置、电解阳极装置等装置组成的电解法水处理装置 为第四级污水处理系统。
2.根据权利要求1所述的污水处理装置，其特征是：煤炭滤料污水过 滤吸附处理装置或为包括污水过滤池、滤料、布水槽、汇水槽、管道、控制阀门、水泵等装 置组成，煤炭滤料污水过滤吸附处理装置所需滤料为煤炭，污水过滤池为矩形的通过池壁隔 开的多个池子组成的池组，过滤池的一组相对两侧安置有布水槽和汇水槽，布水槽与污水过 滤池之间、污水过滤池与汇水槽之间均安装有格栅，污水过滤池的另外一组相对面为填卸煤 炭和取装煤炭的工作台，污水处理装置连接有管道、阀门、水泵;布水槽与汇水槽的连接管 道上均连接有阀门与装置联络管，通过阀门相互连接;污水过滤池连接有污水管道、联络管 道、排水管道、清水管道，联络管道上设有水泵，联络管道与过滤池的布水槽和汇水槽通过 阀门连接;煤炭滤料污水过滤吸附处理装置或为包括承压油水分离布水槽、承压炭煤水过滤 槽、承压汇水槽、刮泥装置、炭煤滤料、管道、控制阀门、水泵等装置组成，煤炭滤料污水 过滤吸附处理装置至少为一组，由承压油水分离布水槽、承压炭煤水过滤槽、承压汇水槽依 次连接，包括给排水装置、刮泥装置、汇排油装置、汇排泥装置、炭煤滤料、汇排水装置、 反洗给水装置、进排气装置、管道、控制阀门、水泵等组成的装置;其中，承压油水分离布 水槽由槽底对应密封承压端盖、一面槽壁间隔一定距离对应另一面槽壁、一面槽壁间隔一定 距离对应密封承压配水框组成六面体沟槽，给排水装置、布水槽、汇排油装置、刮泥装置、 汇排泥装置安置其内构成，位于承压油水分离布水槽底部的汇排泥装置通过阀门控制的排泥 管道连接有泥浆泵，位于承压油水分离布水槽顶部的密封承压端盖为汇排油装置，通过阀门 控制与排油管道连接，给排水管通过控制阀门与污水给水管道、中间联络管道及中间联络泵 连接;承压炭煤水过滤槽由槽底对应密封承压端盖，一面槽壁间隔一定距离对应另一面槽壁 ，一组板网、刚性格栅间隔一定距离对应另一组板网、刚性格栅组成六面体沟槽，沟槽内填 充的炭煤可为粉碎的煤炭、木炭、植物灰炭，沟槽上安装有进排气装置;承压汇水槽由槽底 对应密封承压端盖，一面槽壁间隔一定距离对应另一面槽壁、一面密封承压汇水框间隔一定 距离对应一面槽壁组成六面体沟槽，汇水槽、密封承压汇水框、过滤集水装置、给水装置安 置其内构成，沟槽上安装有阀门控制的汇排水管道与清水管道、清水泵，中间联络管道、中 间联络泵，联络管阀连接，反洗给水装置通过控制阀门与反洗给水管道连接，反洗给水管道 与清水泵连接，连接于密封承压端盖上的进排气管道通过阀门连接大气;煤炭滤料污水过滤 吸附处理装置有填卸炭煤和取装炭煤的工作台;布水槽与汇水槽的连接管道上均连接有阀门 与装置联络，通过阀门相互连接;煤炭滤料污水过滤吸附处理装置或为包括承压油水分离沉 淀器，承压油水分离布水器、刮泥装置、承压炭煤水过滤器、炭煤滤料、承压汇水器、压力 密封器、管道、控制阀门、水泵等装置组成，煤炭滤料污水过滤吸附处理装置为至少一组， 由承压油水分离沉淀器、承压油水分离布水器、压力密封器、承压炭煤水过滤器、压力密封 器、承压汇水器依次连接，包括给排水装置、刮泥装置、汇排油装置、汇排泥装置、炭煤滤 料、汇排水装置、反洗给水装置、进排气装置、管道、控制阀门、水泵等组成的装置;其中 ，承压油水分离沉淀器由承压容器、布水管、密封承压端盖、汇排油装置、油水分离汇泥板 、沉淀斜管板、水轮或电动驱动刮泥装置、汇排泥装置、吊装组合框架连接组合构成，位于 承压油水分离沉淀器底部的汇排泥装置通过阀门控制的排泥管道连接有泥浆泵，位于承压油 水分离沉淀器顶部的密封承压端盖为汇排油装置，通过阀门控制与排油管道连接，给排水管 通过控制阀门与污水给水母管、中间联络母管及中间联络泵连接;承压油水分离布水器由承 压容器，布水器、排水装置、汇排油装置、刮泥装置、汇排泥装置安置其内构成，位于承压 油水分离布水器底部的汇排泥装置通过阀门控制的排泥管道连接有泥浆泵，位于承压油水分 离布水器顶部的高于承压炭煤水过滤器的容腔为汇排油装置，通过阀门控制与排油管道连接 ，给排水管通过控制阀门与污水给水母管、中间联络母管及中间联络泵连接;压力密封器连 接有通过阀门控制的充入、放出气体或液体的管道，管道连接充入介质的泵;承压炭煤水过 滤器由至少一个底面为板网、刚性格栅组成一面开口二者子母扣合在一起组成的空腔，内置 炭煤滤料，或承压炭煤水过滤器内的炭煤滤料为装添于由可启闭带锁扣的一面器壁对应密封 承压端盖、一面器壁间隔一定距离对应另一面器壁，一组板网、刚性格栅间隔一定距离对应 另一组板网、刚性格栅组成容器，容器上有吊耳，通过吊装设备装卸装添有炭煤的水过滤器 ，水过滤器内填充的炭煤可为粉碎的煤炭、木炭、植物灰炭，承压炭煤水过滤器底部可设有 加热器;承压汇水器由承压容器，汇水器、密封承压汇水框、过滤集水装置、给水装置安置 其内构成，承压容器上安装有阀门控制的汇排水管道与清水母管、清水泵，中间联络母管、 中间联络泵，联络管阀连接，反洗给水装置通过控制阀门与反洗给水母管连接，反洗给水母 管与清水泵连接，连接于承压容器上的进排气管道通过阀门连接大气;煤炭滤料污水过滤吸 附处理装置有填卸炭煤和取装炭煤的吊装工作台;布水器与汇水器的连接管道上均连接有阀 门与装置联络，通过阀门相互连接。
3.根据权利要求1所述的污水处理装置，其特征是：曝气配水槽内置 曝气装置，一级处理水管道和热水或蒸汽管道安置于曝气配水槽上，曝气配水槽上安装有连 接潜浮湿地曝气兼性塘的至少一组的汇流布水渠，槽底为斜面，曝气配水槽底部设有排污泥 装置，曝气配水槽安置于太阳房内。
4.根据权利要求1所述的污水处理装置，其特征是：潜浮湿地曝气兼 性塘为矩形立方体池塘，池塘底为斜面，设有排污泥装置;池塘内配置有曝气装置，内置有 泥土的浮床通过固定于岸壁的吊索定位于水面下一定深度，内置有泥土的浮床上种植有水生 植物，形成水面与内置有泥土的浮床上种植有水生植物的潜浮湿地之间的好氧层，潜浮湿地 与水生植物根系组成的过滤吸附层，池塘底部为厌氧层，潜浮湿地曝气兼性塘上安装有至少 一组的汇流布水渠，实现潜浮湿地曝气兼性塘与潜浮湿地曝气兼性塘之间的串、并联连接， 潜浮湿地曝气兼性塘安置于太阳房内;其中，潜浮湿地浮床或为包括浮床、吊浮筒、固定夹 板、吊索、固定浮子围栏、连接紧固件、兜泥网布、泥土、锚桩、板槽等装置组合而成，潜 浮湿地浮床其浮床加载后重心平衡，自身重量大于水对其产生的浮力，加载后的浮床通过吊 索连接的绞轮或部分浸没于水中的吊浮筒与加载后的浮床实现浮力和重力平衡;浮床或由交 叉排列，或由依次排列的闭气或填充有非吸水发泡材料的U形管组模块，或由U形漂浮模块通 过连接紧固件与固定夹板、固定浮子围栏相互连接，组成有孔洞的浮床;U形管组模块或U形 漂浮模块的端头处，通过固定浮子围栏上安置的连接紧固件，与U形管组模块或U形漂浮模块 组合连成一体，吊索连接的绞轮或吊浮筒和定位锚桩安装于浮床之上，浮床上铺装有防止泥 土流失的兜泥网布，置有用于种植的泥土，浮床上安装有浮床和浮床之间连接的板槽;潜浮 湿地浮床或为有刚性格箅骨架、栏柱、筋板、筛网、漂浮装置、吊浮桶、锚链、泥土、筛网 滤布等组成，在刚性格箅骨架的周边安装有穿过刚性格箅骨架与刚性格箅骨架互相连接的栏 柱，在穿过刚性格箅骨架的栏柱之间，通过相互连接的筋板构成围栏，上下围栏的周边安装 有筛网滤布，漂浮装置安置于刚性格箅骨架下的围栏之内，与围栏、筛网滤布、刚性格箅骨 架、筛网滤布底连接;刚性格箅骨架上的围栏有防护装置，其内安装有筛网滤布，置有用于 种植的泥土;刚性格箅骨架上分布安置有受力均衡的吊索，刚性格箅骨架的周边有可供互相 连接的板槽，刚性格箅骨架上安置有锚链。
5.根据权利要求1所述的污水处理装置，其特征是：三级处理水输入 包括直流电源控制装置、供排水装置、电解阴极槽装置、电解阴极装置、导电隔板装置、水 垢沉淀装置、电解阳极槽装置、电解阳极装置等组成的电解法水处理装置，其中，电解阴极 槽装置上设有进出水口和排气口，电解阴极槽装置内安装有浸没于水中的电解阴极装置，直 流电源控制装置负极与电解阴极装置连接，电解阴极槽装置上部设有集气槽和排气口，电解 阴极槽装置内安装有通过与电解阴极装置相对运动，使电解阴极装置弹性电极形变的阴极除 垢装置，电解阴极槽装置出水口与水垢沉淀装置连接，导电隔板装置通过支撑固定密封装置 将电解阴极槽装置和电解阳极槽装置隔开;电解阳极槽装置上设有进、出水口和排气口;电 解阳极槽装置内安装有浸没于水中的电解阳极装置，直流电源控制装置正极与电解阳极装置 连接，电解阳极槽装置上部设有集气槽和排气口，电解阳极槽设有进、出水口，导电隔板装 置通过支撑固定密封装置将电解阳极槽装置和电解阴极槽装置隔开;电解槽为至少一对。
6.根据权利要求1所述的污水处理装置，其特征是：太阳房为建筑在 池塘岸上罩在曝气配水槽和潜浮湿地曝气兼性塘上的透光、保温房，此房的窗扇通过自动控 制的机械装置开启关闭，窗扇上或设有冷凝水、雨水、雪水回收装置，透光保温材料或为玻 璃，或为透光有机高分子材料。
说明书
一种过滤吸附潜浮湿地污水处理装置
所属技术领域
本实用新型涉及一种过滤吸附潜浮湿地污水处理装置，属于水处理应用领域。
背景技术
目前，公知的污水处理技术与回用方式主要为生化法，包括常规一级处理：预处理(粗 格栅、细格栅、沉砂池)、自然沉淀(预处理出水→沉淀出水<消毒>)、混凝沉淀(预处理 出水→投药混凝→沉淀→出水<消毒>)，二级处理：氧化塘(预处理出水→厌氧塘→兼氧塘 →好氧塘→出水<消毒>)、常规生化(一沉淀出水<或预处理>→好氧活性污泥→二沉淀→出 水<消毒>)、兼除N、P(一沉淀出水<或预处理>→厌氧→好氧<除P脱N生化工艺>→二沉淀→ 出水<消毒>)，高级处理：一(<1>二级出水→砂滤→消毒→出水;<2>二级出水→混凝→沉 淀→砂滤→消毒→出水)、二(<1>二级出水→微滤→活性炭吸附→臭氧消毒→出水;<2>二 级出水→混凝→沉淀→微滤→活性炭吸附→臭氧消毒→出水)、三(<1>二级出水→微滤→ 臭氧消毒→活性炭吸附→膜分离<纳滤>→出水;<2>二级出水→混凝→沉淀→微滤→臭氧消 毒→活性炭吸附→膜分离<反渗透>回用)。由于常规污水处理系统所采用的主要是生化法， 使得污水处理厂二次污染严重，造成臭气熏天，污泥包围城市的现象。加之污水水质水量波 动大，污水处理厂受环境气候影响大，污水处理水质不稳定，运行成本高，平衡污水酸碱度 、对污水脱色的成本极高，剔除水中重金属污染和有害毒素的能力差，致使污水回用率低， 加之很多城市的污水为工业污水和城市生活污水混排，而毒素和重金属对培养微生物菌种毒 性较大，致使一、二级污水处理出水难以达到理想结果，而高级污水处理，则由于运行费用 极高，难以在现有的经济发展条件下广泛推广和应用，由于以上所述的原因，致使我国城市 的污水处理厂建设缓慢，即使建成的污水处理厂，不能维持正常运营，亏损严重，使得国家 的投入不能取得预期的回报。
发明内容
为了克服现有常规污水处理系统的以上弊端，本实用新型提供了一种过滤吸附潜浮湿地 污水处理装置。本系统装置利用了煤炭、木炭及植物茎叶干馏所产生的活性碳的多孔毛吸结 构，对污水进行过滤吸附处理，通过电磁水处理装置将水中的铁元素造成的水进行脱色。利 用活性碳对重金属的吸附和脱色作用，使水的悬浮物、重金属、色度有机物等有害成份经吸 附和过滤剔除，然后将吸收有以上有害物质的煤炭或其它形式的活性炭通过燃烧，以消除其 有害成份，并达到无害化减量的目的。经处理的污水通过人工潜浮湿地装置对水进一步进行 生化处理，降低水的富营养程度，同时，利用水中养殖的植物和鱼类将水中的氮、磷等营养 成份转化为既有经济价值的水产品，实现了有机物的无害化剔除。经过四级污水处理系统， 最终达到水的高效回用标准，用作工业水，而其太阳房和水温控制可使水生植物常年工作在 最佳状态，使污水处理常年都有良好的效果。
本实用新型解决其技术问题所采用的技术方案是：一种过滤吸附潜浮湿地污水处理装置 ，包括管道，粗格栅，细格栅，沉沙池，沉淀池，蓄水池，泵房，煤炭滤料污水过滤吸附处 理装置，碎煤机，电磁水过滤器，紫外线杀菌消毒装置，太阳房，曝气装置，曝气配水槽， 汇流布水渠，潜浮湿地曝气兼性塘，排污泥装置，臭氧杀菌消毒装置，污泥脱水装置，管道 ，输送装置，电解法水处理装置，锅炉等组成。粗格栅、细格栅、沉沙池、沉淀池、水泵、 管道、阀门等装置依次连接，组成污水预处理系统;填充有经碎煤机破碎煤炭的煤炭滤料污 水过滤吸附处理装置，电磁水过滤器，紫外线杀菌消毒装置，水泵、管道、阀门等装置依次 连接，组成污水一级处理系统;置于太阳房内配备有水温调节装置和曝气装置的曝气配水槽 ，汇流布水渠，太阳房内的至少一级的潜浮湿地曝气兼性塘，水泵、管道、阀门等装置依次 连接，组成污水二级处理系统;填充有经碎煤机破碎煤炭的煤炭滤料污水过滤吸附处理装置 ，电磁水过滤器，臭氧杀菌消毒装置，紫外线杀菌消毒装置、水泵、管道、阀门等装置依次 连接，组成污水三级处理系统;包括直流电源控制装置、供排水装置、电解阴极槽装置、电 解阴极装置、导电隔板装置、水垢沉淀装置、电解阳极槽装置、电解阳极装置等装置组成的 电解法水处理装置为第四级污水处理系统;以上各级污水处理系统或为独立运行处理污水， 或为依次逐级组合运行处理污水，或为与常规一级以上污水处理系统组合使用处理污水;或 为一至四级污水处理系统依次串联运行处理污水;从预处理污水处理系统到一至四级污水处 理系统或为集中配置，或为分散配置;粗格栅，细格栅，沉沙池，沉淀池，蓄水池，曝气配 水槽，潜浮湿地曝气兼性塘的污泥经排污泥装置输入污泥脱水装置脱水，经输送装置输出， 送入锅炉燃烧，污泥脱水装置脱除污水回流污水预处理装置;煤炭滤料污水过滤吸附处理装 置加热水蒸气冷凝水回收，煤炭滤料污水过滤吸附处理装置蒸发排放废气换热脱水后送锅炉 助燃，煤炭滤料污水过滤吸附处理装置失效的煤炭经干燥后通过输送装置输出，送入锅炉燃 烧;电磁水过滤器吸附的铁磁性材料回收。
煤炭滤料污水过滤吸附处理装置或为包括污水过滤池、滤料、布水槽、汇水槽、管道、 控制阀门、水泵等装置组成。其详细结构形式为申请人的另一申请号：03101146.2的发明专 利：一种用煤炭作为滤料的污水处理装置。煤炭滤料污水过滤吸附处理装置所需滤料为煤炭 ，污水过滤池为矩形的通过池壁隔开的多个池子组成的池组，过滤池的一组相对两侧安置有 布水槽和汇水槽，布水槽与污水过滤池之间、污水过滤池与汇水槽之间均安装有格栅，污水 过滤池的另外一组相对面为填卸煤炭和取装煤炭的工作台，污水处理装置连接有管道、阀门 、水泵;布水槽与汇水槽的连接管道上均连接有阀门与装置联络管，通过阀门相互连接;污 水过滤池连接有污水管道、联络管道、排水管道、清水管道，联络管道上设有水泵，联络管 道与过滤池的布水槽和汇水槽通过阀门连接，通过对阀门、水泵的控制实现过滤池与过滤池 之间的串联、并联连接以及过滤池的运行、排水、取煤、填煤等工序的进行;煤炭滤料污水 过滤吸附处理装置或为包括承压油水分离布水槽、承压炭煤水过滤槽、承压汇水槽、刮泥装 置、炭煤滤料、管道、控制阀门、水泵等装置组成，其详细结构形式为申请人的另一申请号 ：200310113950.7的发明专利：一种用炭煤作为滤料的承压污水处理装置。煤炭滤料污水过 滤吸附处理装置至少为一组，由承压油水分离布水槽、承压炭煤水过滤槽、承压汇水槽依次 连接，包括给排水装置、刮泥装置、汇排油装置、汇排泥装置、炭煤滤料、汇排水装置、反 洗给水装置、进排气装置、管道、控制阀门、水泵等组成的装置;其中，承压油水分离布水 槽由槽底对应密封承压端盖、一面槽壁间隔一定距离对应另一面槽壁、一面槽壁间隔一定距 离对应密封承压配水框组成六面体沟槽，给排水装置、布水槽、汇排油装置、刮泥装置、汇 排泥装置安置其内构成，位于承压油水分离布水槽底部的汇排泥装置通过阀门控制的排泥管 道连接有泥浆泵，位于承压油水分离布水槽顶部的密封承压端盖为汇排油装置，通过阀门控 制与排油管道连接，给排水管通过控制阀门与污水给水管道、中间联络管道及中间联络泵连 接;承压炭煤水过滤槽由槽底对应密封承压端盖，一面槽壁间隔一定距离对应另一面槽壁， 一组板网、刚性格栅间隔一定距离对应另一组板网、刚性格栅组成六面体沟槽，沟槽内填充 的炭煤可为粉碎的煤炭、木炭、植物灰炭，沟槽上安装有进排气装置;承压汇水槽由槽底对 应密封承压端盖，一面槽壁间隔一定距离对应另一面槽壁、一面密封承压汇水框间隔一定距 离对应一面槽壁组成六面体沟槽，汇水槽、密封承压汇水框、过滤集水装置、给水装置安置 其内构成，沟槽上安装有阀门控制的汇排水管道与清水管道、清水泵，中间联络管道、中间 联络泵，联络管阀连接，反洗给水装置通过控制阀门与反洗给水管道连接，反洗给水管道与 清水泵连接，连接于密封承压端盖上的进排气管道通过阀门连接大气;煤炭滤料污水过滤吸 附处理装置有填卸炭煤和取装炭煤的工作台;布水槽与汇水槽的连接管道上均连接有阀门与 装置联络，通过阀门相互连接;煤炭滤料污水过滤吸附处理装置通过对阀门、水泵的控制实 现过滤槽与过滤槽之间的串联、并联连接以及过滤槽的运行、取炭煤、填炭煤等工序的进行 ;煤炭滤料污水过滤吸附处理装置或为包括承压油水分离沉淀器，承压油水分离布水器、刮 泥装置、承压炭煤水过滤器、炭煤滤料、承压汇水器、压力密封器、管道、控制阀门、水泵 等装置组成，其详细结构形式为申请人的另一申请号：200310113946.0的发明专利：一种模 块组合式承压煤过滤污水处理装置。煤炭滤料污水过滤吸附处理装置为至少一组，由承压油 水分离沉淀器、承压油水分离布水器、压力密封器、承压炭煤水过滤器、压力密封器、承压 汇水器依次连接，包括给排水装置、刮泥装置、汇排油装置、汇排泥装置、炭煤滤料、汇排 水装置、反洗给水装置、进排气装置、管道、控制阀门、水泵等组成的装置;其中，承压油 水分离沉淀器由承压容器、布水管、密封承压端盖、汇排油装置、油水分离汇泥板、沉淀斜 管板、水轮或电动驱动刮泥装置、汇排泥装置、吊装组合框架连接组合构成，位于承压油水 分离沉淀器底部的汇排泥装置通过阀门控制的排泥管道连接有泥浆泵，位于承压油水分离沉 淀器顶部的密封承压端盖为汇排油装置，通过阀门控制与排油管道连接，给排水管通过控制 阀门与污水给水母管、中间联络母管及中间联络泵连接;承压油水分离布水器由承压容器， 布水器、排水装置、汇排油装置、刮泥装置、汇排泥装置安置其内构成，位于承压油水分离 布水器底部的汇排泥装置通过阀门控制的排泥管道连接有泥浆泵，位于承压油水分离布水器 顶部的高于承压炭煤水过滤器的容腔为汇排油装置，通过阀门控制与排油管道连接，给排水 管通过控制阀门与污水给水母管、中间联络母管及中间联络泵连接;压力密封器连接有通过 阀门控制的充入、放出气体或液体的管道，管道连接充入介质的泵;承压炭煤水过滤器由至 少一个底面为板网、刚性格栅组成一面开口二者子母扣合在一起组成的空腔，内置炭煤滤料 ，或承压炭煤水过滤器内的炭煤滤料为装添于由可启闭带锁扣的一面器壁对应密封承压端盖 、一面器壁间隔一定距离对应另一面器壁，一组板网、刚性格栅间隔一定距离对应另一组板 网、刚性格栅组成容器，容器上有吊耳，通过吊装设备装卸装添有炭煤的水过滤器，水过滤 器内填充的炭煤可为粉碎的煤炭、木炭、植物灰炭，承压炭煤水过滤器底部可设有加热器; 承压汇水器由承压容器，汇水器、密封承压汇水框、过滤集水装置、给水装置安置其内构成 ，承压容器上安装有阀门控制的汇排水管道与清水母管、清水泵，中间联络母管、中间联络 泵，联络管阀连接，反洗给水装置通过控制阀门与反洗给水母管连接，反洗给水母管与清水 泵连接，连接于承压容器上的进排气管道通过阀门连接大气;煤炭滤料污水过滤吸附处理装 置有填卸炭煤和取装炭煤的吊装工作台;布水器与汇水器的连接管道上均连接有阀门与装置 联络，通过阀门相互连接;煤炭滤料污水过滤吸附处理装置通过对阀门、水泵的控制实现过 滤器与过滤器之间的串联、并联连接以及过滤器的运行、排水、取炭煤、填炭煤等工序的进 行。
曝气配水槽内置曝气装置，一级处理水管道和热水或蒸汽管道安置于曝气配水槽上，曝 气配水槽上安装有连接潜浮湿地曝气兼性塘的至少一组的汇流布水渠，槽底为斜面，曝气配 水槽底部设有排污泥装置，曝气配水槽安置于太阳房内。
潜浮湿地曝气兼性塘为矩形立方体池塘，池塘底为斜面，设有排污泥装置;池塘内配置 有曝气装置，内置有泥土的浮床通过固定于岸壁的吊索定位于水面下一定深度，内置有泥土 的浮床上种植有水生植物，形成水面与内置有泥土的浮床上中植有水生植物的潜浮湿地之间 的好氧层，潜浮湿地与水生植物根系组成的过滤吸附层，池塘底部为厌氧层，潜浮湿地曝气 兼性塘上安装有至少一组的汇流布水渠，实现潜浮湿地曝气兼性塘与潜浮湿地曝气兼性塘之 间的串、并联连接，潜浮湿地曝气兼性塘安置于太阳房内;其中，潜浮湿地浮床或为包括浮 床、吊浮筒、固定夹板、吊索、固定浮子围栏、连接紧固件、兜泥网布、泥土、锚桩、板槽 等装置组合而成，潜浮湿地浮床其浮床加载后重心平衡，自身重量大于水对其产生的浮力， 加载后的浮床通过吊索连接的绞轮或部分浸没于水中的吊浮筒与加载后的浮床实现浮力和重 力平衡;浮床或由交叉排列，或由依次排列的闭气或填充有非吸水发泡材料的U形管组模块 ，或由U形漂浮模块通过连接紧固件与固定夹板、固定浮子围栏相互连接，组成有孔洞的浮 床，其详细结构形式为申请人的另一申请号：200410044486.5的发明专利：一种潜浮组合模 块人工湿地装置。U形管组模块或U形漂浮模块的端头处，通过固定浮子围栏上安置的连接紧 固件，与U形管组模块或U形漂浮模块组合连成一体，吊索连接的绞轮或吊浮筒和定位锚桩安 装于浮床之上，浮床上铺装有防止泥土流失的兜泥网布，置有用于种植的泥土，浮床上安装 有浮床和浮床之间连接的板槽;潜浮湿地浮床或为有刚性格箅骨架、栏柱、筋板、筛网、漂 浮装置、吊浮桶、锚链、泥土、筛网滤布等组成，其详细结构形式为申请人的另一申请号： 200310101151.8的发明专利：一种潜浮模块组合环保景观湿地装置。在刚性格箅骨架的周边 安装有穿过刚性格箅骨架与刚性格箅骨架互相连接的栏柱，在穿过刚性格箅骨架的栏柱之间 ，通过相互连接的筋板构成围栏，上下围栏的周边安装有筛网滤布，漂浮装置安置于刚性格 箅骨架下的围栏之内，与围栏、筛网滤布、刚性格箅骨架、筛网滤布底连接;刚性格箅骨架 上的围栏有防护装置，其内安装有筛网滤布，置有用于种植的泥土;刚性格箅骨架上分布安 置有受力均衡的吊索，刚性格箅骨架的周边有可供互相连接的板槽，刚性格箅骨架上安置有 锚链。
煤炭滤料污水过滤吸附处理装置，粗格栅，细格栅，沉沙池，沉淀池，蓄水池，曝气配 水槽，潜浮湿地曝气兼性塘排污泥装置收集的失效煤碳和污泥，经污泥脱水装置脱水干燥后 ，经输送装置供锅炉燃烧，消毒减量。

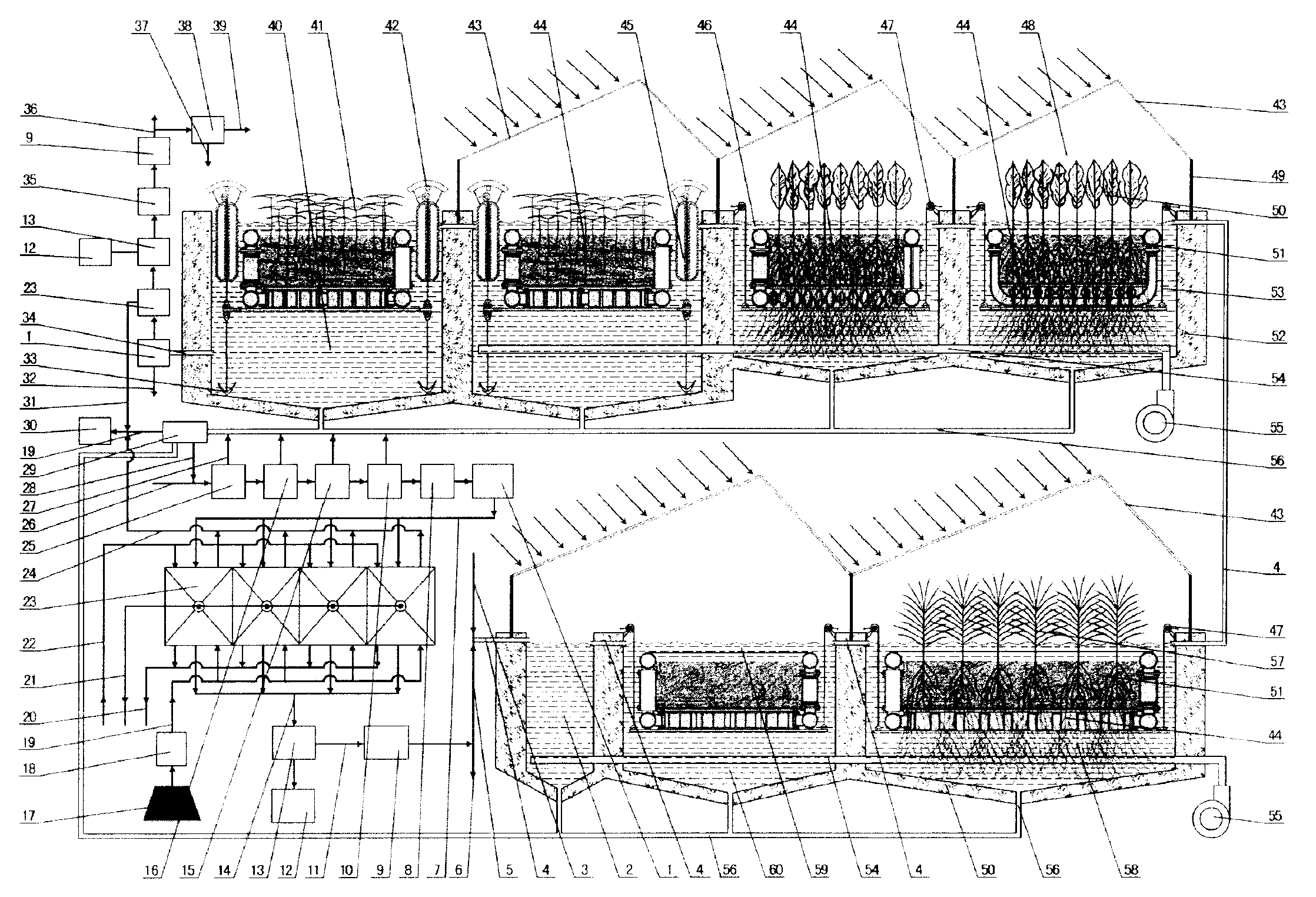

污水通过粗格栅、细格栅、沉沙池、沉淀池为预处理污水;预处理后的污水输入蓄水池 ，蓄水池具有厌氧塘和蓄水缓冲功能;泵房提取蓄水池内的预处理污水供出，预处理后的污 水输入填充有经碎煤机破碎煤炭的煤炭滤料污水过滤吸附处理装置内进行过滤吸附处理，出 水输入电磁水过滤器处理后输入紫外线杀菌消毒装置，经消毒处理后为一级处理水，一级处 理水可独立供出。。
一级处理水引入置于太阳房内的曝气配水槽，曝气配水槽内的水经汇流布水渠输入太阳 房内的至少一级的潜浮湿地曝气兼性塘，为二级处理水，二级处理水可独立供出。
二级处理水输入填充有经碎煤机破碎煤炭的煤炭滤料污水过滤吸附处理装置内进行过滤 吸附处理，出水输入电磁水过滤器处理后输入臭氧杀菌消毒装置，其出水输入紫外线杀菌消 毒装置输出，为三级处理水。
三级处理水输入包括直流电源控制装置、供排水装置、电解阴极槽装置、电解阴极装置 、导电隔板装置、水垢沉淀装置、电解阳极槽装置、电解阳极装置等组成的电解法水处理装 置，其详细结构形式为申请人的另一申请号：200310120032.7的发明专利：一种电解法水处 理装置。其中，电解阴极槽装置上设有进出水口和排气口，电解阴极槽装置内安装有浸没于 水中的电解阴极装置，直流电源控制装置负极与电解阴极装置连接，电解阴极槽装置上部设 有集气槽和排气口，电解阴极槽装置内安装有通过与电解阴极装置相对运动，使电解阴极装 置弹性电极形变的阴极除垢装置，电解阴极槽装置出水口与水垢沉淀装置连接，导电隔板装 置通过支撑固定密封装置将电解阴极槽装置和电解阳极槽装置隔开;电解阳极槽装置上设有 进、出水口和排气口;电解阳极槽装置内安装有浸没于水中的电解阳极装置，直流电源控制 装置正极与电解阳极装置连接，电解阳极槽装置上部设有集气槽和排气口，电解阳极槽设有 进、出水口，导电隔板装置通过支撑固定密封装置将电解阳极槽装置和电解阴极槽装置隔开 ;电解法除垢装置其原理是利用电解水反应在阴极产生氢气，使阴极富含氢氧根、碳酸根， 使水中的碳酸钙盐、金属氢氧化物以结晶的方式沉淀析出;电解阴极槽装置和电解阳极槽装 置之间通过导电隔板装置实现导电，通过使电解阴极弹性电极形变，剥离阴电极装置上产生 的水垢;在阳极槽水中的氢氧根离子、氯离子等阴离子失去电子，产生氯原子，氧原子，并 产生氯气、氧气、次氯酸根、氯酸根、使水中的碳酸氢根、碳酸根转化为二氧化碳析出，通 过阳极槽排气口排出氯气、氧气、二氧化碳等混合气体;电解法除垢装置其工作原理符合能 斯特定律、电解定律，其工作电压的构成由理论电压、过电压、第一导体电压、电解质导体 电压、导电隔板电压、接触电压等分压构成;其除垢的原理为大部分金属氢氧化物、碳酸盐 类在水中溶解度极小，可沉淀析出;在阳极槽装置中，水中溶解有氯气、氧气、臭氧、次氯 酸根、氯酸根等物质，电解槽为至少一对;电解法水处理装置的出水为第四级处理水。
太阳房为建筑在池塘岸上罩在曝气配水槽和潜浮湿地曝气兼性塘上的透光、保温房，此 房的窗扇通过自动控制的机械装置开启关闭，窗扇上或设有冷凝水、雨水、雪水回收装置， 透光保温材料或为玻璃，或为透光有机高分子材料。
本实用新型的有益效果是，可以处理各种污水，对有机物、重金属、悬浮物、酸碱度等 有害成份处理效果好，潜浮湿地系统可以实现对污水中氮、磷等营养成份的充分利用。由于 其系统设置有太阳房及水温调控系统和曝气系统，使得污水处理受环境影响小，污泥产量少 ，处理后水质好，而且通过三级及电解法处理污水，可以实现对水的软化，方便用于工业水 使用，由于本系统和电厂结合，可以最大限度的利用电厂循环水的废热，减少水的蒸发，改 善循环水的冷却，并可提供景观系统。
