申请日2004.09.23
公开(公告)日2005.03.02
IPC分类号C02F3/02; C02F3/10; C02F3/28; C02F3/06
摘要
一种生物滤塔地下渗滤复合一体化污水处理装置，由地面滴滤塔和地下渗滤系统两部分组成，开有通风口的滴滤塔塔内装有作为生物膜生长载体的填料，滴滤塔上方布置滴滤塔布水盘，下部设置隔栅网，滴滤塔出水管与地下渗滤系统中的布水管相通;地下渗滤系统的出水管埋在底部砾石堆中，上部特配土壤中埋设厌氧槽，地下渗滤布水管埋入厌氧槽上部的砾石堆中。污水在滴滤塔中大部分氨氮被转化成为硝态氮，大部分BOD被降解，进入地下厌氧槽后，剩余的悬浮颗粒被截留，硝态氮同时在槽中完成反硝化，而后污水经土壤渗滤进一步除磷、脱氮和去处BOD，达到深度处理效果。本发明成本低，应用灵活，安装维护方便，适合于分散性污水处理。
权利要求书

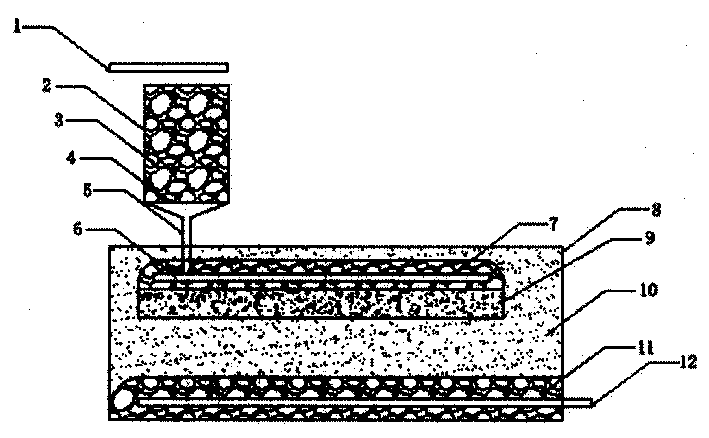

1、一种生物滤塔地下渗滤复合一体化污水处理装置，其特征在于由地面滴 滤塔(2)和地下渗滤系统(8)两部分组成，开有通风口的滴滤塔(2)塔内装 有作为生物膜生长载体的填料(3)，滴滤塔(2)的上方布置一个滴滤塔布水盘 (1)，下部设置隔栅网(4)，底部的滴滤塔出水管(5)与地下渗滤系统(8) 中的地下渗滤布水管(6)相通;地下渗滤系统(8)内部装有特配土壤(10)， 底部铺设砾石堆(11)，出水管(12)埋在底部砾石堆(11)中并从地下渗滤系 统(8)的底部引出，底部砾石堆(11)与其上部的特配土壤(10)用织物隔开， 地下渗滤系统(8)的上部土壤中埋设一个装有沙子填料的厌氧槽(9)，厌氧槽 (9)上部为用织物隔开土壤的上砾石堆(7)，地下渗滤布水管(6)埋入上砾 石堆(7)中。
2、权利要求1的生物滤塔地下渗滤复合一体化污水处理装置，其特征在于 所述滴滤塔(2)的壳体由玻璃钢、塑料或混凝土构成，内部的填料(3)采用 比表面大的砾石、塑料填料、或陶瓷。
3、权利要求1的生物滤塔地下渗滤复合一体化污水处理装置，其特征在于 所述隔栅网(4)由无纺布、塑料或金属编制而成。
4、权利要求1的生物滤塔地下渗滤复合一体化污水处理装置，其特征在于 所述地下渗滤系统(8)整个放置在用玻璃钢、塑料或混凝土制成的外壳中，构 成与外界相对独立的系统埋入土壤。
说明书
生物滤塔地下渗滤复合一体化污水处理装置
技术领域
本发明涉及一种污水处理装置，尤其涉及一种由地面生物滤塔与地下渗滤系 统复合而成的一体化污水处理装置，属于环境工程污水处理技术领域。
背景技术
我国是一个水资源匮乏的国家，然而随着我国经济的迅速发展，水体污染 问题日益突出，各大城市的内河都受到不同程度的污染，黑臭、灰臭现象频发， 太湖、滇池等流域则连年出现了大面积的有毒蓝绿藻水华。
传统的二级城市污水处理厂大都采用活性污泥法来处理污水，该方法对导 致水体富营养化主要的限制因子氮和磷去除效果有限，其一次性建设投资、配 套的管道设施成本、运行费用对财政造成巨大负担，而且管理运行技术性要求 比较高。在我国目前的国情下，大型湖泊和河流的周边农村地区和偏远的山区 和旅游景点，筹建二级城市污水处理厂可行性不高。目前的面源生活污水处理 的技术中，地下渗滤技术由于其建设成本低、运行管理简单、处理效果好而日 益得到人们的重视。目前我国应用比较多的尼米型地下渗滤装置在系统进水管 下面设厌氧槽(尼米槽)截留有机物，而污水的硝化却在污水流经尼米槽后在 土壤表面张力作用下进入槽周围的好氧土壤区实现的，因而污水在硝化之后的 反硝化往往存在有机碳源不足而限制系统脱氮效率的问题，另外地下渗滤技术 还普遍存在容易堵塞、供氧不足、占地面积大等问题，如何改进地下渗滤如上 所述的这些不足成为人们关注的热点。
公开号为CN2286176Y的中国专利采用迅速扩散和逐级浸润的扩散方式，在 处理槽中从上到下依次设计有土壤层、扩散层、两个浸润层、土壤层、砾石集 水层。该发明的目的是提高布水效果、改善土壤的防堵塞性能，但其结构对于 提高系统供氧能力的作用有限。
公开号为CN1405096A的中国专利针对地下渗滤法氮的去除率不高的问题， 在布水管下面的渗滤扩散层引入一定量的原污水，提供充足的有机碳源促进反 硝化效率，但这种方法增添了运行的操作难度，不便管理。
发明内容
本发明的目的在于针对现有技术的不足，提供一种生物滤塔地下渗滤复合一 体化污水处理装置，能有效提高脱氮除磷深度污水处理性能，成本低廉，占地 面积小，适合于社区的分散性污水处理。
为实现这样的目的，本发明的污水处理装置由地面滴滤塔和地下渗滤系统 两部分组成。地面滴滤塔的壳体由玻璃钢、塑料或混凝土等材质构成，塔内装 有作为生物膜生长载体如砾石、塑料或陶瓷等填料，滴滤塔开有通风口。滴滤 塔的上方布置一个滴滤塔布水盘，下部设置由无纺布、塑料、金属等编制而成 的隔栅网，底部的滴滤塔出水管与地下渗滤系统中的地下渗滤布水管相通。
地下渗滤系统的外壳用玻璃钢、塑料、混凝土制成，内部装有特配土壤， 底部铺设砾石堆，出水管埋在底部砾石堆中并从地下渗滤系统的底部引出。底 部砾石堆与其上部的特配土壤用织物隔开，地下渗滤系统的上部土壤中埋设一 个装有沙子等填料的厌氧槽，厌氧槽上部为用织物隔开土壤的上砾石堆，地下 渗滤布水管埋入上砾石堆中。
生活污水由化粪池预处理后流经布水盘，均匀分配后滴落至生物滴滤塔内 的填料表面，滴滤塔通过通风口的自然通风作用实现塔内良好的复氧情况。污 水经过滴滤塔填料表面的生物膜处理后，经过隔栅网由滴滤塔出水管收集进入 地下渗滤系统布水管，由布水管分配，经过表面长有生物膜的砾石堆后进入地 下渗滤系统的厌氧槽，并在厌氧槽中达到足够的停留时间后在特配土壤表面张 力的作用下爬升，连续地向下层土壤层渗透，在土壤层中进一步进行生态处理 后由出水管收集排出系统。
本发明中的地下渗滤系统可以放置在用玻璃钢、塑料、混凝土制成的外壳 中，构成与外界相对独立的系统埋入土壤，系统表土上可以栽培花卉草皮等绿 化作物，实现生态去污和景观建设的有机结合。本发明整个地上地下一体化污 水处理装置可以安装于居家庭院或者小区的绿化场地中，根据污水负荷大小调 节相应的尺寸，滴滤塔内的填料和地下渗滤系统内的土壤可以根据运行需要随 时更换。
本发明巧妙地利用生物滤塔供氧良好的优点完成大部分有机物的降解和氨 氮的硝化，使得氨氮的硝化发生在地下渗滤装置的有机物截留之前，同时利用 地下渗滤系统的厌氧槽截留剩余的有机物作为反硝化的碳源，实现反硝化效率 的提高，同时厌氧槽对有机物的截留液化又解决了生物滤塔生物膜脱落引起的 污泥处理问题，另外地下渗滤具备除磷能力可以对生物滤塔的出水进一步处理， 使出水达到深度处理的要求。本发明采用地面生物滤塔与地下渗滤系统复合一 体化结构，将滤塔高效处理后的出水引入地下渗滤系统中，对地下渗滤而言进 水负荷降低，因而可以减少滤塔高度和地下渗滤系统所需的处理面积，体积的 减小和占地面积的减少，可以方便地设计成一体化结构和成套设备，便于生产、 运输和安装，滤塔填料和土壤可以根据需要进行更换，适合于一家一户或者社 区的分散性污水处理。
