申请日2004.09.24
公开(公告)日2005.09.21
IPC分类号C02F1/48
摘要
本实用新型公开了一种活性水处理器，包括磁化水贮水容器及其设置的磁化装置，其中具有在磁化水贮水容器上端活动安装一蓄水容器，该蓄水容器底部带有排出孔的位置处有一圆筒体，其内设置有磁化装置，通过封盖定位;所述的磁化装置是一由上至下依次排列有磁环体和引流盘的多个组合体。具有整体设计合理、结构简单。可用于作为家庭或个人生活用品，可快速制取高磁化率的磁化水。
权利要求书

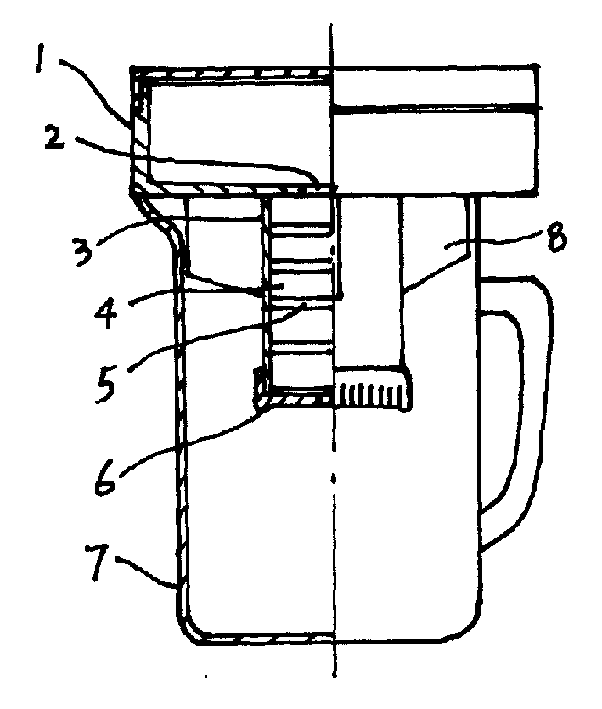

1、一种活性水处理器，包括磁化水贮水容器及其设置的磁化装置， 其特征是具有在磁化水贮水容器(7)的上端活动安装一蓄水容器(1)，该 蓄水容器(1)底部带有排水孔(2)的位置处有一圆筒体(3)，其内设有磁化 装置，通过封盖(6)定位;该所述的磁化装置是一由上至下依次排列有磁 环体(4)和引水盘(5)的多个组合体。
2、按权利要求1所述的活性水处理器，其特征是所述引水盘(5)的 一个端面上的中部有一凹形水积水盘(10)，由积水盘(10)的外径到引水 盘(5)的外径之间径向分布有呈辐射状相互交错排列的凹圆弧流水槽 (9)，其中一流水槽(9)与积水盘(10)相通形成首端引水口(13)，位于尾端 的流水槽(9)与设置引入积水盘(10)内的出水通道(12)相连通，在出水通 道(12)的偏心终端设有一出水孔(11);该出水孔(11)是一外凸引出体。
3、按权利要求2所述的活性水处理器，其特征是所述位于积水盘(10) 内的出水通道(12)凸边体应高于积水盘(10)的端面。
说明书
活性水处理器
技术领域
本实用新型涉及一种贮水容器，具体说是涉及一种用于贮水容器进 行磁化处理的活性水处理器。
背景技术
对于采用在贮水容器内设置磁化处理装置，这是人们所熟知的，其 原理是通过对自来水进行磁化处理后得到磁化水，长期饮用可具有对软 化血管、尿路结石、胆结石、降低血液粘度均有一定疗效作用，被人们 广泛使用。为此。为了将流过的水更好的受到磁力线的垂直切割，使原 本呈链状或团状的水分子能被击碎成单个或分子串联少的水分子，从而 增大其运动活性，研究开发了新型的磁水器，即采用一个外套壳体，在 其内部间隔放置永磁体和带有曲线或渐伸线形隔板的导流盘组成多渠道 内往复流动的磁程。上述的磁化处理装置力求达到水流体通过多行程的 导流盘，延长水被磁化行程，满足医疗保健用磁化水的基本要求。该磁 水器对于特定的应用环境，如专用的大型饮水机可以实现其设计要求。 但对于制成家庭小型化或个人生活随身携带却不能满足。一方面，因为 具有曲线或渐伸线形的导流盘，与永磁体配合形成的流动渠道，导致渠 道间隙过小，过密，影响水磁化过程的流动，或磁化时间过长，很难提 供短时间的饮用;另一方面，利用在较小面积上布置曲线或渐伸线渠道 的导流盘，致使加工难度大，生产成本高。因此，必须加以改进和完善。
实用新型内容
本实用新型的目的是提供一种具有快速有序的提高水流速和磁化 行程，达到高磁化率磁化水的活性处理器。
为实现上述目的，本实用新型的技术解决方案是这样来完成的。 一种活性水处理器，包括磁化水贮水器及其设置的磁化装置，其中，具 有在磁化水贮水容器的上端活动安装一蓄水容器，该蓄水容器底部带有 排水孔的位置处有一圆筒体，其内设有磁化装置，通过封盖定位;该所 述的磁化装置是一由上至下依次排列有磁环体和引流盘的多个组合体。
如上所述，引流盘的一个端面上的中部有一凹形积水盘，由积水 盘的外径到引流盘的外径之间径向分布有呈辐射状相互交错排的凹圆弧 流水槽，其中一流水槽与积水盘相通形成首端引水口，位于尾端的流水 槽与设置引入积水盘内的出水通道相连通，在出水通道的偏心终端设有 一出水孔;该出水孔是一外凸引出体。
如上所述，在位于积水盘内的出水通道凸边体应高于积水盘的端 面。
本实用新型的活性水处理器因采用了多层磁环体与引流盘组合 体，有利于切割大水分子团所需要的高强磁场的处理空间，通过引流盘 上易流动的交错排列通道延长了磁化过程，达到磁化水的使用要求。
该活性水处理器，具有整体设计结构合理，体积小，操作使用方 便、可满足家庭、个人或外出携带使用，随时制取磁化水使用。
另外，该处理器还具有拆卸清理方便的特点。只需打开封盖即可 取出磁化处理组合体，消除磁化组合体磁化过程中吸附的杂质，有利于 流水的通畅和卫生，减少使用中的阻塞或造成的二次污染。
