申请日2004.12.02
公开(公告)日2005.12.07
IPC分类号C02F1/00
摘要

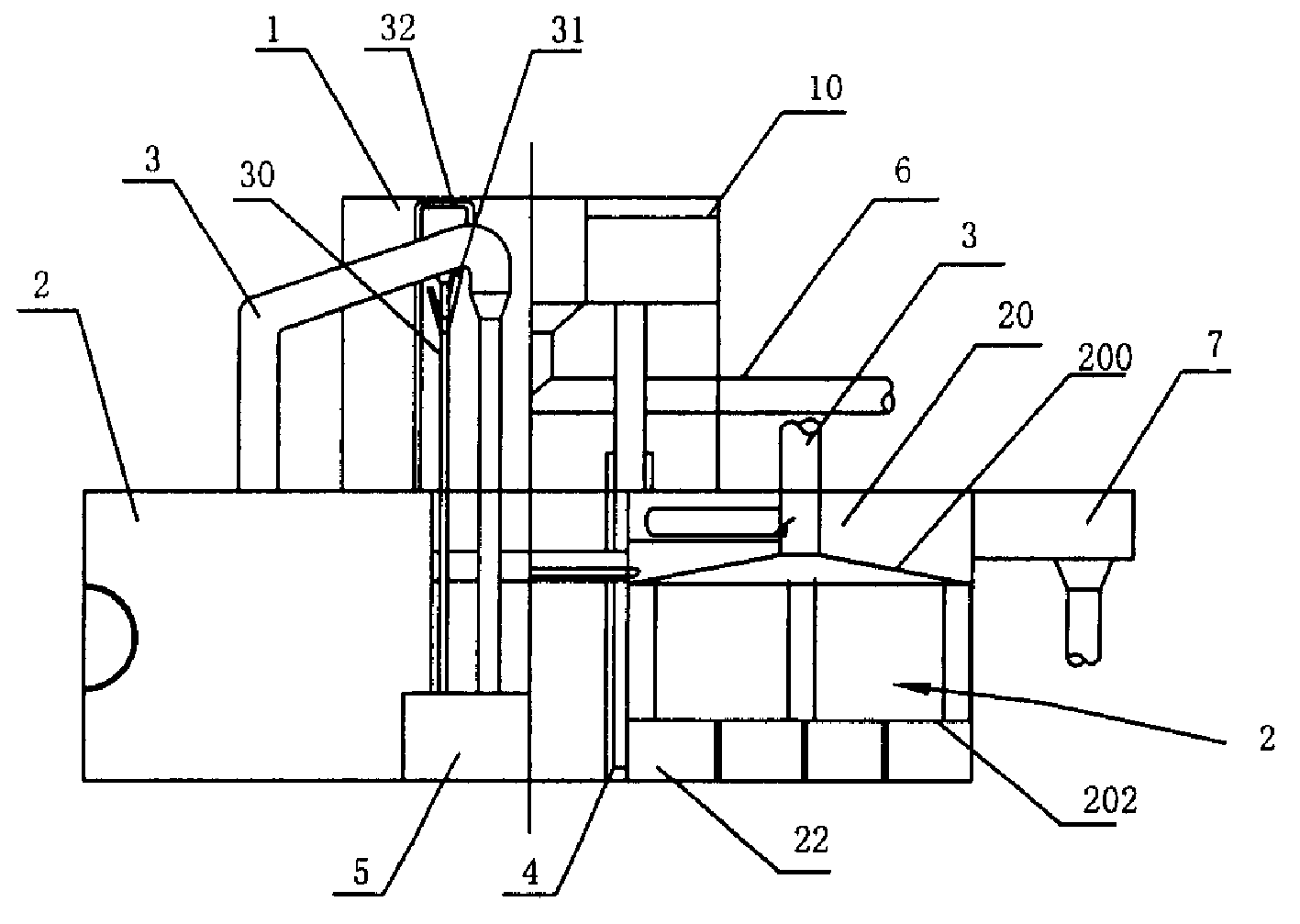

一种重力式水力自动化水处理机，包括配水箱、滤筒、反冲洗管、水封箱、套筒、进水管、出水槽及一系列连通管构成，配水箱通过套筒与滤筒相连通，各个滤筒通过连通管相连通，反冲洗管与水封箱相连，滤筒内装有复合反滤层滤料。滤筒进水管内设置有单向阀，用于反冲洗过程中关闭滤筒进水管的进水。反冲洗管上设置有虹吸辅助管、抽气管、虹吸破坏管和强制虹吸管，虹吸破坏管与虹吸破坏斗连通，各个滤筒间的虹吸破坏斗通过连通管相互连通。
权利要求书
1.一种重力式水力自动化水处理机，其特征在于包括配水箱、滤筒、反冲 洗管、水封箱、套筒、虹吸破坏斗、进水管、出水槽及一系列连通管构成，配 水箱通过套筒与滤筒相连通，反冲洗管与水封箱相连，滤筒内装有滤料。
2.根据权利要求1所述的重力式水力自动化水处理机，其特征在于：所述 水处理机具有若干个滤筒，所述滤筒通过套筒与所述配水箱相连通。
3.根据权利要求2所述的重力式水力自动化水处理机，其特征在于：所述 反冲洗管上设置有虹吸辅助管、抽气管、虹吸破坏管和强制反冲洗管，虹吸破 坏管与虹吸破坏斗连通，各个滤筒间的虹吸破坏斗通过连通管相互连通。
4.根据权利要求1-3任一项所述的重力式水力自动化水处理机，其特征在 于：所述滤筒进水管内设置有单向阀，用于反冲洗过程中关闭滤筒进水管的进 水。
5.根据权利要求1-3任一项所述的重力式水力自动化水处理机，其特征在 于：所述水封箱内设置有反冲洗强度调节器，所述出水槽内设置旋流隔板。
6.根据权利要求2所述的重力式水力自动化水处理机，其特征在于：所述 滤筒由分隔板、配水隔栅及连通管组成，其中，分隔板与配水隔栅将滤筒分隔 成上清水箱、滤室及下清水箱，上清水箱与下清水箱通过连通管连通。
7.根据权利要求1所述的重力式水力自动化水处理机，其特征在于配水箱 的上方设置有溢流跌水槽。
8.根据权利要求3所述的重力式水力自动化水处理机，其特征在于：所述 反冲洗管上进一步设有强制虹吸管，用于辅助完成反冲洗操作。
9.根据权利要求6所述的重力式水力自动化水处理机，其特征在于：分隔 板呈伞状。
10.根据权利要求1所述的重力式水力自动化水处理机，其特征在于滤筒 内滤料是复合反滤层滤料。
说明书
重力式水力自动化水处理机
技术领域
本实用新型涉及一种给水处理系统，尤其是指一种运用重力自动进行水处 理的水处理机。
背景技术
目前，游泳池给水处理系统主要为砂缸过滤系统及重力式无阀过滤器，其 中，砂缸过滤系统设备简单，但滤后水质浊度较高，过滤净水效果不显著，且 需定期换水，增加了日常运行的费用，操作复杂。重力式无阀过滤器利用虹吸 原理进行定期自动冲洗，无需反冲洗水泵和阀门控制，操作简单，但重力式无 阀过滤器体积较大，功能不稳定，设备在反冲洗的同时还在进水，时有虹吸破 坏不彻底，反冲洗耗水量较大，冲洗强度无法控制，冲洗强度不够而导致冲洗 不彻底，多个过滤器同时使用时经常会有同时反冲洗，造成大量跑水的现象。
因此，提供一种高效、节能、自动化程度高的重力式水力自动化水处理机， 提高水处理效果及设备的功能稳定性，降低水处理系统的运行费用。
发明内容
本实用新型的目的在于提供一种高效、节能、自动化程度高的重力式水力 自动化水处理机，提高水处理效果及设备的功能稳定性，降低水处理系统的运 行费用。
本实用新型一种重力式水力自动化水处理机包括配水箱、滤筒、反冲洗管、 水封箱、套筒、进水管、虹吸破坏斗、出水槽及一系列连通管构成，配水箱通 过套筒与滤筒相连通，反冲洗管与水封箱相连，滤筒内装有复合反滤层滤料。
在本实用新型的一个实施例中，所述水处理机具有若干个滤筒，滤筒通过 套筒与配水箱相连通，滤筒进水管内设置有单向阀，用于反冲洗过程中关闭滤 筒进水管的进水。反冲洗管上设置有虹吸辅助管、抽气管、虹吸破坏管和强制 虹吸管，虹吸破坏管与虹吸破坏斗连通，各个滤筒间的虹吸破坏斗通过连通管 相互连通。水封箱内设置有反冲洗强度调节器，出水槽内设置旋流隔板。
所述滤筒由分隔板、配水隔栅及连通管组成，其中，分隔板与配水隔栅将 滤筒分隔成上清水箱、滤室及下清水箱，上清水箱与下清水箱通过连通管连通。
在本实用新型的一个实施例中，配水箱的上方设置有溢流跌水槽。
在本实用新型的又一个实施例中，所述反冲洗管上进一步设有强制虹吸管， 用于辅助完成反冲洗操作。
与现有技术相比较，本实用新型的重力式水力自动化水处理机具有以下优 点：一、采用敞口无压式，利用水力学原理，依靠重力完成溶氧，过滤，自动 反冲洗，操作简单，节能效果明显。二、配水箱内设置溢流跌水槽和出水槽内 设置旋流隔板，增大水与空气的接触面积，增加水中溶解氧浓度和水中有害气 体的挥发，增强水的杀菌和抑制细菌生长的能力。三、反冲洗工序交叉进行， 不用停机，不会形成滤筒同时冲洗，自动关闭进水，节约水量。四、反冲洗强 度大，可控制强度和强制冲洗，冲洗彻底，历时短。五、采用多层复合滤料组 成反滤层，滤后水浊度小，水质好。因此，本实用新型的重力式水力自动化水 处理机运行成本低，经济实用，适用于游泳池、河湖、景观水、饮用水等水处 理。
