申请日2004.12.09
公开(公告)日2005.12.21
IPC分类号C02F3/30
摘要

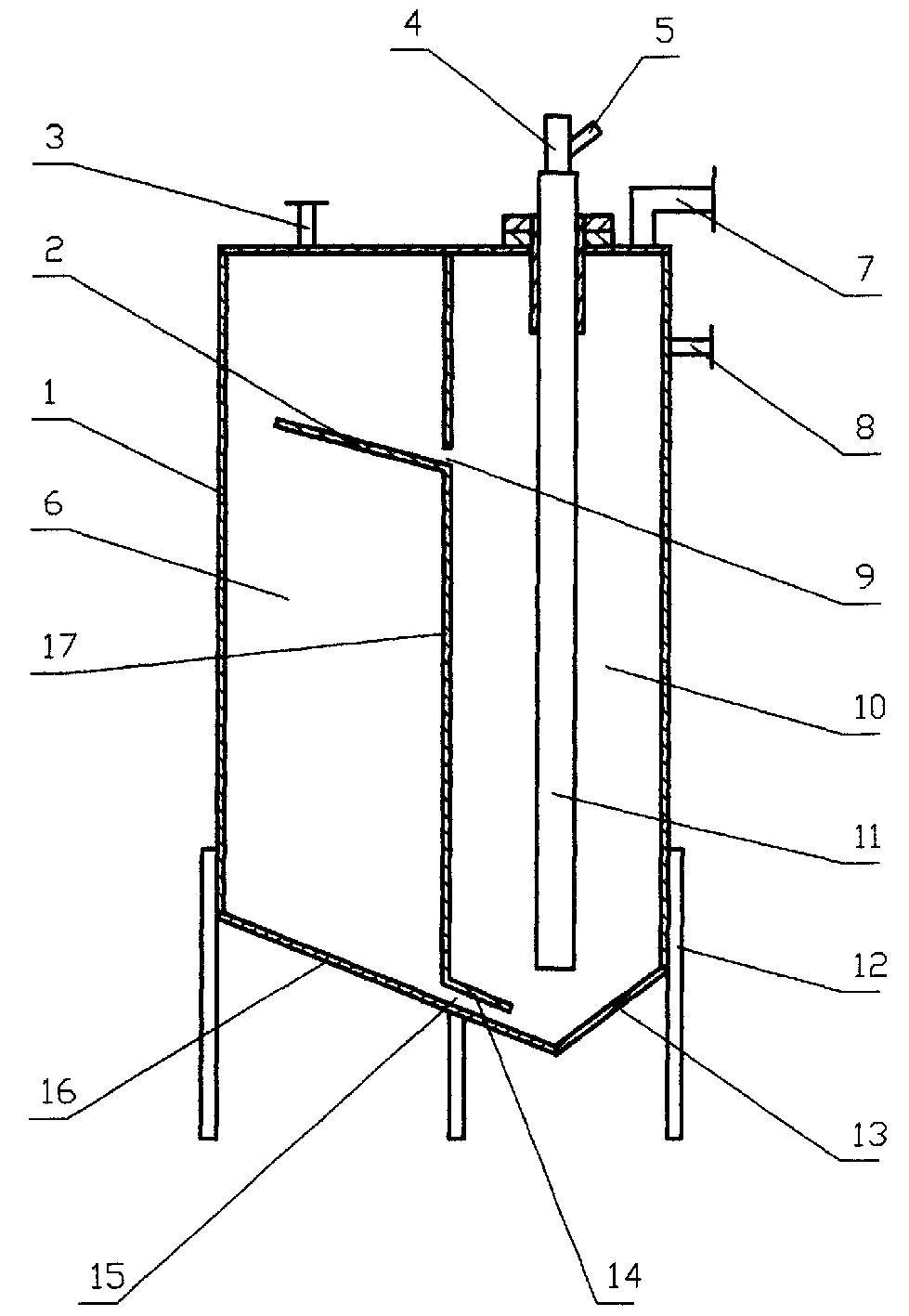

一种污水好氧/缺氧处理反应器，壳体[1]的折流隔板[17]沿纵向将壳体[1]内分隔成缺氧区[6]和好氧区[10]，折流隔板[17]上、下端分别有导流窗[9]、回流窗[15]，在进料口[4]的混合喷射器的喷头[11]由上向下延伸至好氧区[10]底部位置，壳体[1]底从好氧区[10]往缺氧区[6]方向向上倾斜。其设计合理，结构紧凑，各功能区作用明显，生物量大，处理时间短，投资少，运行费用低，适应性强，耐冲击，使用效果好，易于推广实施。
权利要求书
1、一种污水好氧/缺氧处理反应器，包括壳体[1]、进水口[4]、出水 口[8]、进气口[5]、排气口，其特征是壳体[1]内设有折流隔板[17]，折流 隔板[17]沿纵向将壳体[1]内分隔成缺氧区[6]和好氧区[10]，折流隔板 [17]固定在壳体[1]的侧壁上，其上端上面和下端下面留设有通道，上端上 面通道为导流窗[9]，下端下面通道为回流窗[15]，在进水口[4]装有自吸 式喷射器，自吸式喷射器的喷头[11]由上向下延伸至好氧区[10]底部位置， 壳体[1]底从好氧区[10]往缺氧区[6]方向向上倾斜。
2、根据权利要求1所述的反应器，其特征壳体底从好氧区往缺氧区 方向向上倾斜的角度为15°～60°。
3、根据权利要求1所述的反应器，其特征是折流隔板[17]为Z形， 其上端向缺氧区[6]内上斜伸出部分为导流挡板[2]，下端向好氧区[10] 内下斜伸出部分为回流挡板[14]。
4、根据权利要求1、3所述的反应器，其特征是导流挡板[2]与水平 线夹角为10°～40°。
5、根据权利要求1、3所述的反应器，其特征是回流挡板[14]与壳体 [1]底板平行。
说明书
污水好氧/缺氧处理反应器
技术领域
本实用新型涉及一种污水处理设备，特别是一种具有自吸式喷射器的 污水好氧/缺氧处理反应器。
背景技术
现有的污水处理技术有很多，如化学法、生物法等;对有机污水常 采用生物法进行处理，利用设备内的活性污泥或生物膜对有机物或其它 污染物进行降解、硝化和反硝化;尤其是对高浓度的有机污水和要求进 行脱氮的污水，一般的处理构筑物(最常用的是氧化沟)庞大或流程复 杂，投资大、运行费用高，或存在对含氮污水脱氮效果差等缺点。
发明内容
本实用新型的目的在于克服上述现有技术的缺点而提供一种改进的污 水好氧/缺氧处理反应器，有效去除污水的高浓度有机污染物，提高设备 对污水的处理能力和效率，降低投资和运行费用。
本实用新型的目的可以通过如下技术措施实现：本反应器包括壳体、 进水口、出水口、进气口、排气口，壳体内设有折流隔板，折流隔板沿纵 向将壳体内分隔成缺氧区和好氧区，折流隔板固定在壳体的侧壁上，其 上端上面和下端下面设有通道，上端上面通道为导流窗，下端下面通道为 回流窗，起到了上、下折流的作用，导流窗和回流窗形成缺氧区和好氧 区的循环流动通道，进水口设在好氧区上，在进水口装有自吸式喷射器， 自吸式喷射器的喷头由上向下延伸至好氧区底部位置，壳体底从好氧区往 缺氧区方向向上倾斜。
所述的壳体底从好氧区往缺氧区方向向上倾斜的角度为15°～60°。
本实用新型设计合理，将好氧区域和缺氧区域有机组合于一个反应器 中，可在反应器内不断进行有机物分解、氨氮硝化及脱氮，延长溶氧时 间和提高溶氧动力，使液体吸气量大、溶氧率高，其结构紧凑，各功能区 作用明显，生物量大，处理时间短，投资少，运行费用低，适应性强， 耐冲击，使用效果好，易于推广实施。
