申请日2004.12.13
公开(公告)日2005.06.01
IPC分类号G01N35/00; G01D13/00; G01D11/00
摘要

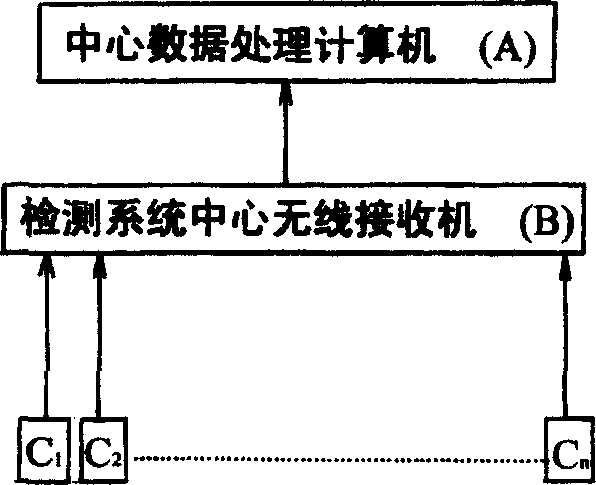

一种城市污水排放集中监测系统，特征是：由一个中心数据处理计算机A、与该中心数据处理计算机A配套的监测系统中心无线接收机B、以及能与监测系统无线接收机匹配、完成信息传输，并能在1……N个排污现场获取有关污水排放量、水质透明度指标、水体pH值和其它电化学指标的排污计量管C1-Cn组成。该排污管C包括与排污口相接的主管体、与主管体1相连通的支管体组成，并在主管体和支管体内、外分别设置着液面测量器、流速感应器、透明度测试器、pH值测试器、电化学指标测试器，以及能将这些测试探头所测数据转变成数字信号、并能向外进行无线传输的供电电源箱、数据处理器和无线发射器。由于能有效排除污水排放中的许多人为干扰因素，因此为扼制和杜绝城市污水无序、或超标准排放提供技术依托。
权利要求书
1、一种城市污水排放集中监测系统，其特征在于：它是由一个中心 数据处理计算机A、与该中心数据处理计算机A配套的监测系统中心无 线接收机B，以及能与监测系统无线接收机匹配、完成信息传输，并能在 1……N个排污现场获取有关污水排放量、水质透明度指标、水体PH值 和其它电化学指标的排污计量管C1……Cn组成。
2、如权利要求1所述的一种城市污水排放集中监测系统，其特征在 于：所述的排污管C包括能与固有排污口相接的主管体(1)以及与主管 体(1)相连通的直立状支管体(2)组成，并且在所述的主管体(1)和 支管体(2)内、外分别设置着液面测量器(3)、流速感应器(4)、透明 度测试器(8)、PH值测试器(9)、电化学指标测试器(10)，以及能将 这些测试探头所测数据转变成数字信号、并能向外进行无线传输的供电 电源箱(5)、数据处理器(6)和无线发射器(7);其中所述的液面测量 器)3(悬)置于主管体(1)中央，并可绕上端悬轴沿管体轴向摆动; 主管体(1)的下部设置着由一槽形支架(11)和设于该槽体内的两片弧 形相对凸出的弧形应变片(12)组成的流速感应器(4);同时所述主管 体(1)上部管顶外设置着与各感应测试元件相连的供电电源箱(5)、数 据处理器(6)、无线发射器(7);所述的支管体(2)上设置着透明度测 试器(8)、PH值测试器(9)和电化学指标测试器(1)0。
说明书
城市污水排放集中监测系统
技术领域
本发明涉及一种城市污水排放集中监测系统，属污水排放监控技术 类。
背景技术
水是生命之源，这是人类文明史中得出的科学结论，但是在当代，社 会物质文明和无序工业化社会进程是带给工业化国家和地区最大的污染 源。在当代国际社会中的一些国家和地区积极治理环境污染并逐渐取得 成效时，在另一些国家和地区的污染则又处于扩展之时。发展中的中国， 由于正处于向工业化社会转型之机，我们的城市污水排放系统存在着许 多无序状态，特别在相当一批工业污水排放企业中，存在着严重的超标 和超量排放现象，更有一些企业为了局部利已利益，甚至将已建成的工 业污水处理设施当作一种陈列摆设，有人检查则启用，无人检查则停用。 虽然各级政府主管部门三令五申地强调治污，但我们不少地方的污染源 仍在扩大，不少自然水体的污染程度仍居高不下。这不仅影响当代人类 的生活，还将危及子孙后代的健康和生存。
据本发明人多年以来对上述问题的关注，认为除了人们受传统习惯 影响，缺乏对环境保护重要性的高度自觉性的认识，以及少数管理机关、 管理人员有法不依、执法不严等因素之外，最最主要的原因是：在城市 污水排放过程中缺乏有效的、科学的自动监测系统，因为所有的监测机 关、监测人员不可能永远和产生污染源的排放单位在一起，不可能随时 随地的对污染户进行监控。
为此，本发明人认为：为了使我国社会保持健康的可持续发展超势， 减少经济发展中付出的环境代价和人的生命健康的代价，必须为城市污 水排放建立一套科学合理的集中监测系统。
发明内容
本发明涉及的一种城市污水排放集中监测系统，其特征在于：它是 由一个中心数据处理计算机A、与该中心数据处理计算机A配套的监测 系统中心无线接收机B，以及能与监测系统无线接收机匹配、完成信息传 输，并能在1......N个排污现场获取有关污水排放量、水质透明度指标、 水体PH值和其它电化学指标的排污计量管C1------Cn组成。
所述的排污管C包括能与固有排污口相接的主管体1以及与主管体1 相连通的直立状支管体2组成，并且在所述的主管体1和支管体2内、 外分别设置着液面测量器3、流速感应器4、透明度测试器8、PH值测试 器9、电化学指标测试器10，以及能将这些测试探头所测数据转变成数 字信号、并能向外进行无线传输的供电电源箱5、数据处理器6和无线发 射器7;其中所述的液面测量器3悬置于主管体1中央，并可绕上端悬轴 沿管体轴向摆动;主管体1的下部设置着由一槽形支架11和设于该槽体 内的两片弧形相对凸出的弧形应变片12组成的流速感应器4;同时所述 主管体1上部管顶外设置着与各感应测试元件相连的供电电源箱5、数据 处理器6、无线发射器7;所述的支管2上设置着透明度测试器8、PH值 测试器9和电化学指标测试器10。
根据以上技术方案设计的这种城市污水排放集中监测系统，由于采 用无人自动检测，无线数据传输和中心计算机中处理监控，不仅能完全 避免污水排放监测中的许多人为干扰因素，而且使一城市区域内的所有 城市污水的无序排放或超标准排放提供了技术支持。污水排放做到及时 监测、及时报警和及时处理，这就为有效扼制和杜绝
