申请日2004.12.15
公开(公告)日2006.06.21
IPC分类号C02F1/461
摘要
转鼓式微电解废水处理反应装置，属于一种降解或去除废水中有机污染物的物理化学处理装置。本装置的主体是一个反应池和其中水平放置的转鼓，转鼓内有隔板，隔板把转鼓均匀分成几部分，其中装填混合均匀的铁屑和活性炭颗粒，转鼓由调速电机带动。通过转鼓的转动使铁屑和活性炭之间的位置和铁炭之间形成的微电解电场发生双重位移，有效地防止铁炭床的阻塞结块。该装置结构简单合理，制造成本低，操作安全简单，运行费用低，可广泛应用于处理废水中难降解有机污染物，提高废水的可生化性。该反应装置对染料废水的COD有较高的去除率。
权利要求书
1、一种转鼓式微电解废水处理反应装置，主要由反应池(1)和其中的转鼓 (2)组成。反应装置上布有进水装置(3)、出水装置(4)，转鼓(2)水平放置 在反应池(1)的上部或中部。转鼓(2)上均匀开有孔眼，转鼓(2)两头有带 转轴(5)的堵头(6)，转轴(5)一端固定在反应池(1)内壁，一端通过联轴 器与调速电机相连。
2、按照权利要求1所述的转鼓式微电解废水处理反应装置，其特征在于， 转鼓(2)内有隔板(7)把转鼓(2)均匀分隔，隔板(7)与转鼓(2)间布有 一层40～60目的滤网(9)、一层10～20目的滤网(8)。隔板(7)上有6块加强 筋板(10)。铁屑与活性炭按体积比1∶1～1∶4混匀后装填在转鼓(2)内被隔板(7) 分隔的空间内，装填体积为有效空间的1/3～4/5。
3、按照权利要求1或2所述，其特征在于，转鼓(2)长时间反应后铁屑损 失，可通过更换转鼓(2)来补充。
4、按照权利要求2所述，其特征在于，所用铁屑可以是铸铁屑，也可是海 绵铁、钢铁、铜、锌、铝或它们的组合，所用活性炭也可以是焦炭、煤、粉煤灰、 沸石、稀土、电石渣或它们的组合。
5、按照权利要求1所述的装置，其特征在于，反应装置也可以采用二级或 多级转鼓运行方式。
6、按照权利要求1所述，其特征在于，反应装置可以去除水中的有机污染 物及铬、镉等无机物。
说明书
一种转鼓式微电解废水处理反应装置
1.技术领域
本发明涉及一种工业废水和生活污水的处理装置，尤其是对有色、难生物降 解有机污染物的处理装置。
2.背景技术
对于有色、难降解的工业废水处理，普通的生物处理往往达不到预期的效果， 现在通常采用在生物处理前增加预处理的措施。铁屑微电解法，也称内电解法， 是废水处理中一种重要的预处理方法。
铁屑微电解法是一种集电解、混凝、电絮凝、吸附等多种物理、化学作用于 一体的废水处理方法。通过铁屑在水溶液中铁的高电位和其中炭的低电位之间形 成电位差，产生无数微小的原电池，电极反应生成的新生态H、Fe2+具有较强的 还原能力，可使难降解的环状或带有不饱和键的有机污染物断链，生成相对易降 解的有机物，对水中有色物质及难降解有机污染物起到很好的处理效果。铁失去 电子后产生的新生态Fe2+有很好的吸附混凝活性，能有效地去除水中的有机污染 物和胶体物质。
由于铁屑中的炭比较少，为了增加阴极，提高微电解效果，人们又加入了活 性炭，形成无数微电池和宏观腐蚀电池，形成铁炭内电解，活性炭作为阴极不消 耗，可长期使用。由于铁炭内电解不需外加电流，成本低廉，又起到以废治废的 目的，近年来广泛应用于废水处理领域。
铁炭内电解长期运行后会在铁屑表面沉积一些氧化、还原产物，阻碍铁阳极 的进一步反应，而且使得铁屑之间相互结块，阻塞水的流动，处理效果下降。普 通的铁屑微电解都存在反应柱堵塞、铁屑结块、填料更换困难的问题，人们一般 采用通压缩空气反洗、酸再生等方法，但在实际操作中往往比较困难，效果改善 不大。沈滨等人发明了滚筒内电解床，把铁炭混合后与废水一起装在滚筒内转动， 但由于处理水量较多，对电能的消耗较大。
3.发明内容
本发明的目的在于提供一种用于废水处理的转鼓式微电解反应装置，它能有 效地对废水中的难降解有机污染物进行处理，用最小的动力作用，既克服了反应 柱堵塞、铁屑结块的问题，同时可以方便的更换铁炭填料。
本发明的技术方案是由反应池和转鼓组成处理装置，把铁屑、活性炭混合装 入转鼓内，转鼓转动带动铁炭转动，使铁屑和活性炭之间的位置和铁炭之间形成 的微电解电场发生双重位移，有效地防止铁炭床的阻塞结块。被处理的废水在反 应池中和转动的铁炭反应，其中的有机污染物得到有效的降解。为了提高处理效 果，可采用出水回流或二级、多级转鼓的方法。

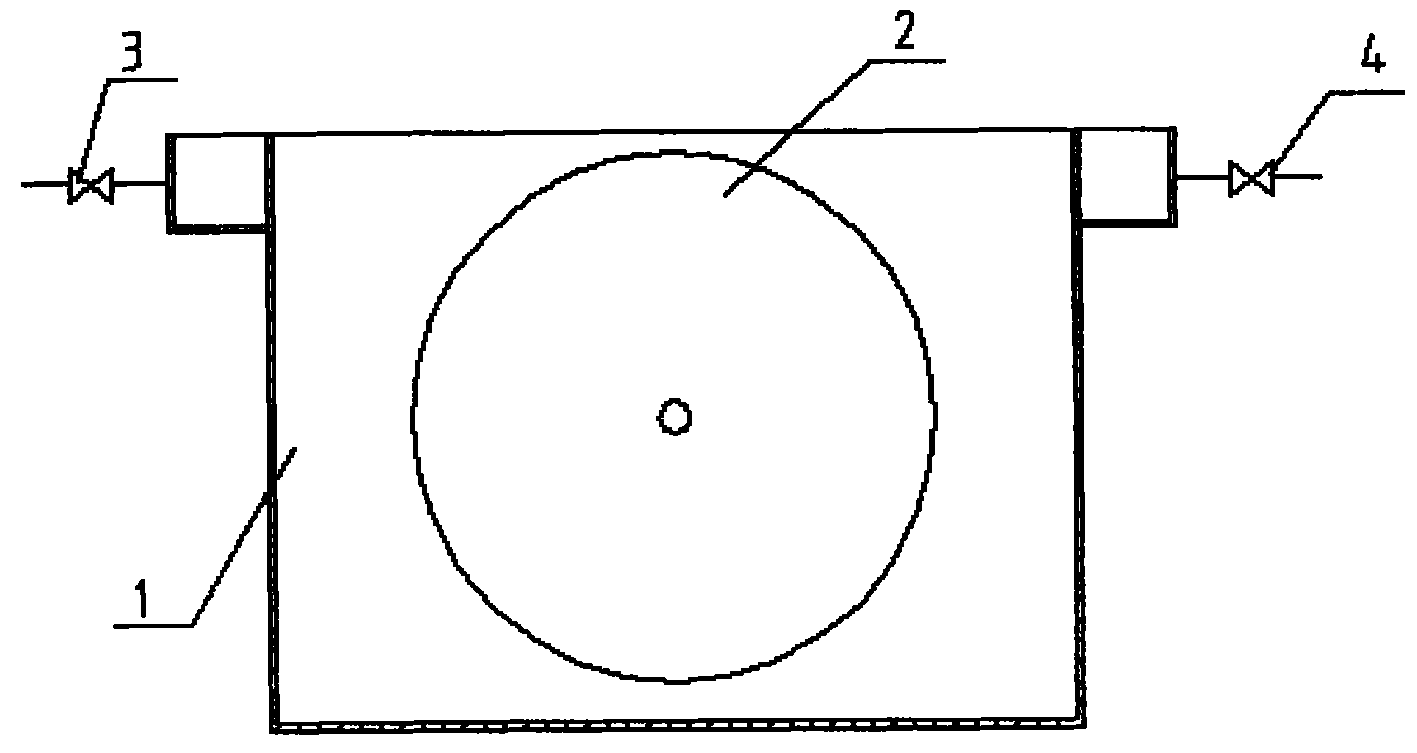

本发明装置的构造如说明书附图1所示。在反应池(1)的两侧布有进水装 置(3)、出水装置(4)，转鼓(2)水平放置在反应池(1)的上部或中部。转鼓 (2)内装填有铁炭填料，转鼓(2)上均匀开有孔眼，转鼓(2)两头有带转轴 (5)的堵头(6)，转轴(5)一端固定在反应池(1)内壁，一端通过联轴器与 调速电机相连。
本发明装置中的转鼓(2)如说明书附图2所示。转鼓(2)截面为圆柱形或 正多边形结构，内有隔板(7)把转鼓(2)均匀分隔，隔板(7)与转鼓(2)间 布有一层40～60目的滤网(9)和一层10～20目的滤网(8)。隔板(7)上有6 块加强筋板(10)。铁屑与活性炭按体积比1∶1～1∶4混和均匀后装填在转鼓(2) 内被隔板(7)分隔的空间内，装填体积为有效空间的1/3～4/5。
本发明装置中转鼓隔板(7)如说明书附图3所示。转鼓隔板(7)为圆柱形 或正多边形薄片，其上布有6块加强筋板(10)。
本发明的操作过程是：被处理的废水从进水装置(3)进入反应池(1)，在 反应池(1)中与转鼓(2)中的铁炭填料发生作用，转鼓(2)在电机的带动下 产生转动与废水溶液混合均匀，处理后的水由出水装置(4)排出，进入下一步 的操作单元。
本发明的特点在于结构简单，制造成本和运行费用低，操作安全简单。转鼓 式微电解废水处理反应装置中微电解反应为自发进行，无需消耗能源，以废治废， 可同时处理多种有机污染物，一般作为难生化降解有机污染物废水的预处理手 段。转鼓内装填的铁炭在作用过程中发生双重位移，不易结块，而且转鼓可方便 地进行更换。电机只带动铁屑、活性炭填料转动，电能消耗很低。
