申请日2004.12.14
公开(公告)日2006.01.25
IPC分类号E03C1/12; E03C1/14; E03D1/24; E03D11/11
摘要
本实用新型涉及自吸式全自动废水回收处理装置，该装置是箱体结构，自来水管与阀门相连接，阀门与止回阀连接，止回阀连接自吸连接器，自吸连接器连接自吸管，水箱双孔进水阀与自吸连接器连接，另一端连接厕所水箱;废水贮箱设在装置下部，手动冲洗开关通过连杆连接浮球，浮球通过杠杆连接冲洗阀，冲洗阀连接冲洗管;在溢流管内部设有自动手动排污阀拉绳，拉绳上部手动排污阀开关连接，拉绳下部与自动手动排污阀连接，浮球通过杠杆与反冲洗管连接，水处理器与水盆下水过滤器相连接，在水盆的下水管口处设有水盆下水切换开关。优点是：结构合理，可将废水再利用，节约水资源。
权利要求书
1、自吸式全自动废水回收处理装置，其特征在于：该装置是箱体结构，自来水管与 阀门相连接，阀门与止回阀连接，止回阀连接自吸连接器，自吸连接器连接自吸管，自吸 管连接自吸阀，水箱双孔进水阀通过连接管与自吸连接器连接，另一端连接厕所水箱;废 水贮箱设在装置下部，是箱体结构，其下部是底座，在装置上部设有手动冲洗开关，手动 冲洗开关通过连杆连接浮球，浮球通过杠杆连接冲洗阀，冲洗阀连接冲洗管;溢流管下部 与废水贮箱相连接，在溢流管内部设有自动手动排污阀拉绳，拉绳上部箱体上的手动排污 阀开关连接，拉绳下部与自动手动排污阀连接，排污阀与三通连接，自动手动反冲洗排污 浮球通过杠杆与反冲洗管连接，反冲洗排污阀设在杠杆与反冲洗管连接处;进水消音过滤 管上部连接水盆下水处理器，进水消音过滤管下部与废水贮箱相连接，水盆下水处理器通 过连接器与水盆下水过滤器相连接，在水盆的下水管口处设有水盆下水切换开关;水盆下 水分水管连接三通。
说明书
自吸式全自动废水回收处理装置
技术领域
本实用新型涉及一种城市居民废水回收利用的自吸式全自动废水回收处理装置。
背景技术
目前家庭用水多是一次性使用，冲洗厕所的水采用的是干净的自来水，据统计冲洗厕 所用水占家庭用水的一半以上，如果将家庭的废水回收一部分用来冲厕，能够节约大量的 水资源，其经济意义和社会意义都是很大的。现有技术中家庭废水的回收利用方法，一种 是采用无压收集后再利用，这种废水由于没有水压，废水的利用率低也不方便。还有一种 是采用水泵加压后将废水送到高处的水箱，这种方法要多耗电，易发生故障。
发明内容
本实用新型的目的是提供一种不需要有额外消耗能源的自吸式全自动废水回收处理 装置。

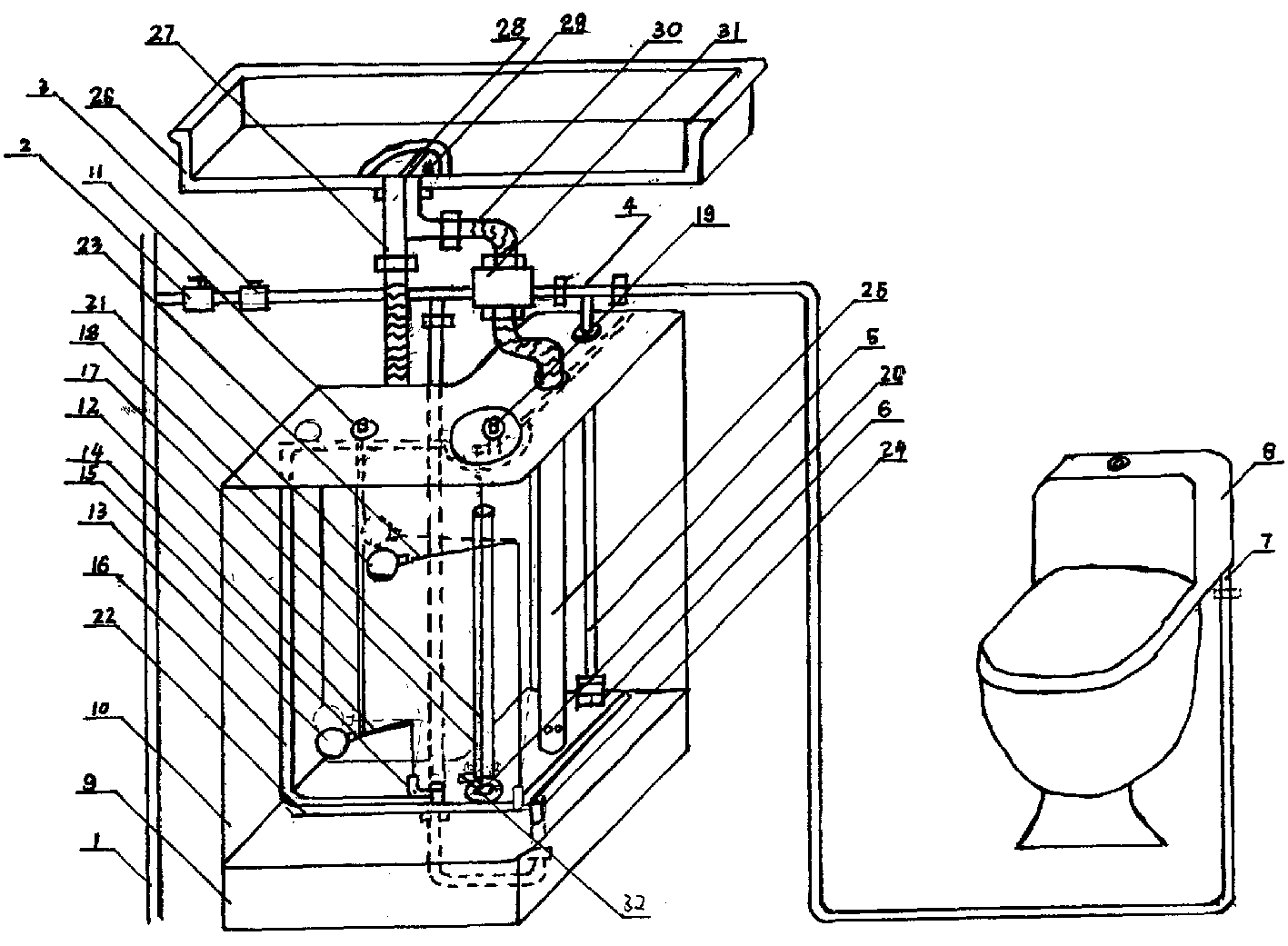

自吸式全自动废水回收处理装置，其特征在于：该装置是箱体结构，自来水管1与阀 门2相连接，阀门2与止回阀3连接，止回阀3连接自吸连接器4，自吸连接器4连接自 吸管5，自吸管5连接自吸阀6，水箱双孔进水阀7通过连接管与自吸连接器4连接，另 一端连接厕所水箱8;废水贮箱10设在装置下部，是箱体结构，其下部是底座9，在装置 上部设有手动冲洗开关11，手动冲洗开关11通过连杆12连接浮球13，浮球13通过杠杆 14连接冲洗阀15，冲洗阀15连接冲洗管16;溢流管17下部与废水贮箱10相连接，在 溢流管17内部设有自动手动排污阀拉绳18，拉绳18与箱体上的手动排污阀开关19连接， 拉绳18下部与自动手动排污阀20连接，排污阀20与三通32连接，自动手动反冲洗排污 浮球21通过杠杆23与反冲洗管22连接，反冲洗排污阀24设在杠杆23与反冲洗管22 连接处;进水消音过滤管25上部连接水盆下水处理器31，进水消音过滤管25下部与废 水贮箱相连接，水盆下水处理器3 1通过连接器30与水盆下水过滤器29相连接，在水盆 26的下水管口处设有水盆下水切换开关28;水盆下水分水管27连接三通32。
本实用新型的优点是：结构合理，可将废水再利用，节约水资源。
