申请日2004.09.29
公开(公告)日2007.03.07
IPC分类号B01D1/30; C02F1/06; F01K17/04
摘要
本发明涉及用于在蒸汽动力设备中处理污水的一种方法及一种装置以及一种蒸汽动力设备。在第一压力水平的第一蒸汽鼓(4)和较低的第二压力水平的第二蒸汽鼓(5)之间进行根据本发明的水汽分离。
权利要求书
1.一种用于在蒸汽动力设备中处理被污染的水的方法，其特征在于， 在第一压力水平下的第一蒸汽鼓(4)和较低的第二压力水平下的第二蒸汽 鼓(5)之间进行水汽分离。
2.根据权利要求1所述的方法，其特征在于，其中所分离出的被污染 的水被供给至一个收集水箱(23)。
3.根据权利要求1或2所述的方法，其特征在于，其中所分离出的蒸 汽被供给至所述第二蒸汽鼓(5)。
4.根据上述权利要求中任何一项所述的方法，其特征在于，在高于所 述第一压力水平的第三压力水平下的第三蒸汽鼓(3)和所述第二蒸汽鼓(5) 之间进行水汽分离。
5.根据权利要求4所述的方法，其特征在于，在所述第三蒸汽鼓(3) 和所述第一蒸汽鼓(4)之间进行水汽分离。
6.根据权利要求5所述的方法，其特征在于，在所述第三蒸汽鼓(3) 和所述第一蒸汽鼓(4)之间所分离出的蒸汽被供给至所述第一蒸汽鼓(4)。
7.根据权利要求5或6所述的方法，其特征在于，在所述第三蒸汽鼓 (3)和所述第一蒸汽鼓(4)之间所分离出的被污染的水被供给至第一水 汽分离。
8.根据上述权利要求中任何一项所述的方法，其特征在于，所述水汽 分离发生在一个分离容器(12，18)中。

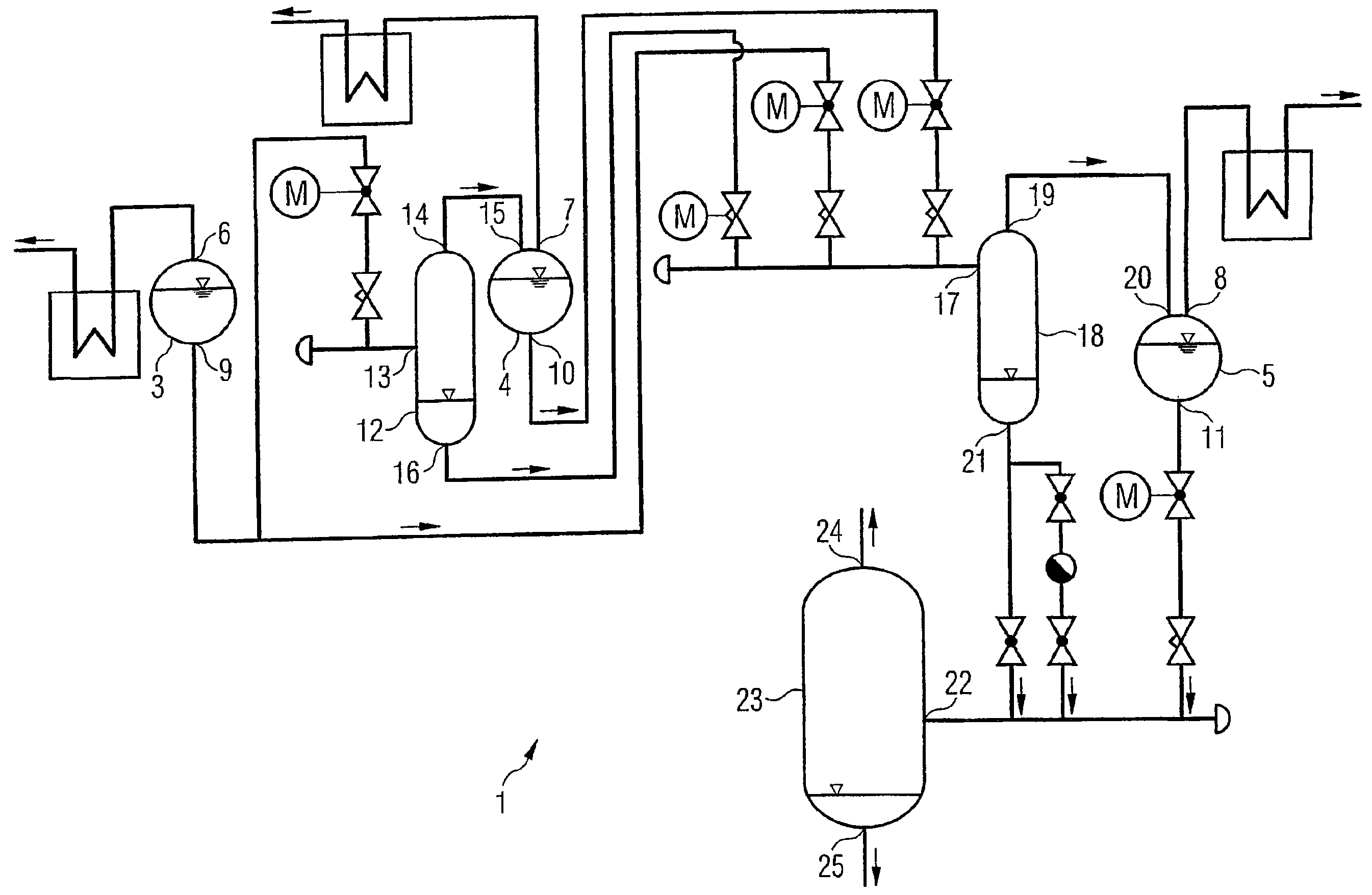

9.一种用于在蒸汽动力设备中处理被污染的水的装置(1)，其特征在 于，所述装置(1)具有一个第一压力水平下的第一蒸汽鼓(4)和一个较 低的第二压力水平下的第二蒸汽鼓(5)，它们彼此相连接，并且，在所述 第一蒸汽鼓(4)和所述第二蒸汽鼓(5)之间安置有一个用于水汽分离的 第一分离装置(18)。
10.根据权利要求9所述的装置，其特征在于，所述第一分离装置(18) 与一个收集水箱(23)相连接，以便供给所分离出的被污染的水。
11.根据权利要求9或10所述的装置，其特征在于，所述第一分离装 置(18)与所述第二蒸汽鼓(5)相连接，以便供给所分离出的蒸汽。
12.根据权利要求9至11中任何一项所述的装置，其特征在于，具有 在一个高于所述第一压力水平的第三压力水平下的第三蒸汽鼓(3)，并且 该第三蒸汽鼓(3)与用于水汽分离的所述第一分离装置(18)相连接。
13.根据权利要求12所述的装置，其特征在于，在所述第三蒸汽鼓(3) 和所述第一蒸汽鼓(4)之间安置有一个用于另一水汽分离的第二分离装置 (12)。
14.根据权利要求13所述的装置，其特征在于，所述第二分离装置(12) 与所述第一蒸汽鼓(4)相连接，以便供给所分离出的蒸汽。
15.根据权利要求13或14所述的装置，其特征在于，所述第二分离装 置(12)与所述第一分离装置(18)相连接，以便供给在所述另一水汽分 离中所分离出的被污染的水。
16.根据权利要求9至15中任何一项所述的装置，其特征在于，所述 第一分离装置(18)和/或所述第二分离装置(12)是一个分离容器。
17.一种具有根据权利要求9至16中任何一项所述的装置的蒸汽动力 设备。
说明书
污水处理方法及装置
技术领域
本发明涉及用于在蒸汽动力设备中处理污水的一种方法及一种装置。 本发明还涉及一种蒸汽动力设备。
背景技术
一种这样的蒸汽动力设备通常包含多个蒸汽鼓，利用它们产生尤其可 以被供给到一个蒸汽透平的不同压力水平的蒸汽。必须除去该蒸汽动力设 备的水汽循环中的污染物。污染物的浓缩在相应的蒸汽鼓中实现。由于饱 和蒸汽从蒸汽鼓中的析出，因而非挥发性物质残留在所述蒸汽鼓中。这些 非挥发性物质通过清垢处理从循环中除去。循环由此丧失了能量和水，这 些能量和水必须通过补充水(所谓软化水)再次供给。由此产生了成本。 此外，还对环境造成了影响。
为保持低的能量损失，已建议将来自高压力水平的蒸汽鼓的清垢水继 续输送到低压力水平的蒸汽鼓中，这些水可以在后者中减压(所谓的锅炉 级联排污)。额外导入的清垢水的部分能量可以通过蒸发以及将所获得的蒸 汽继续输送至蒸汽透平而转换成功率。不过，其中的缺点在于所有的污染 物都被从一个压力水平传递到下一个。
还已知的是，在一个单个压力水平的蒸汽鼓中，清垢后的水在一个分 离容器中减压并且使水和蒸汽彼此分离。蒸汽接着在低压下被继续输送到 收集水箱中，以便对其中包含的水进行脱气并加热。
发明内容
本发明所要解决的技术问题是，以一种技术上简单有效的方式在具有 多个压力水平的蒸汽动力设备中实现对被污染的水的清洁。
根据本发明，这一技术问题是利用用于在蒸汽动力设备中处理被污染 的水的一种方法和一种装置来解决的，其中，在第一压力水平的第一蒸汽 鼓和较低的第二压力水平的第二蒸汽鼓之间进行水汽分离。这一技术问题 同样利用一种具有根据本发明的装置的蒸汽动力设备解决。采用本发明， 清垢的频率可以相对于现有技术降低。此外，待清除的清垢水的量以及需 要供给的软化水的消耗保持较低。
在本发明的一个优选实施方式中，在所述水汽分离中分离出的被污染 的水供给至一个收集水箱，以便进一步处理。因此，由多个蒸汽鼓排出的 清垢水被集中收集并随后处理。收集水箱的容积可以保持较小。
优选的是，在所述水汽分离中分离出的蒸汽被供给至第二蒸汽鼓。这 可以实现特别好的能量利用，而最终导致由该蒸汽动力设备产生的功率的 提高。
在本发明的一个优选实施例中，在一个比第一压力水平高的第三压力 水平的第三压力鼓和第二压力鼓之间另外地进行水汽分离。由此还可以有 效地进行清垢。
在本发明的一个特别优选的实施例中，在第三蒸汽鼓和第一蒸汽鼓之 间进行另一水汽分离。通过另外的稠化(浓缩)可以减少清垢流。另外， 同样能够使要清除的清垢水的量以及需要供给的软化水的消耗保持较低。
在所述另一水汽分离中分离出的蒸汽优选地被供给至所述第一蒸汽 鼓。这可以实现更加改善的能量利用。
在所述另一水汽分离中分离出的被污染的水被供给至所述第一水汽分 离。所分离出的被污染的水可以由此经受一个二次的水汽分离，从而可以 利用更多能量。
特别优选的是，在一个分离容器中进行所述水汽分离。这使得可以以 一种尤其简单和成本低廉的方式实现水汽分离。
