申请日2004.12.10
公开(公告)日2006.06.28
IPC分类号C02F3/10
摘要
本实用新型公开了一种用作水处理的微生物反应器，包括塔体，塔体底部安设出水装置，塔体顶部安设进水装置，所述出水装置上方安设一滤板，滤板上堆填滤床填料形成滤床层，滤床层表面堆填悬浮层填料，在所述进水装置下方安设一截留板。本实用新型把滤床和下流式流化床结合成一体，上部的流化床采用了比重与水相近、表面多微孔、有高比表面积的粒状填料形成悬浮床层，既使固定化生物反应器保持了高的活性生物量，提高了生化处理效率又可保持生物量不流失，反应器出水无需再次经过固液分离。本实用新型尤其适用于中低浓度的废水处理，包括城市、城镇生活污水的处理及河流、河涌和湖泊等微污染水源水的水质修复。
权利要求书

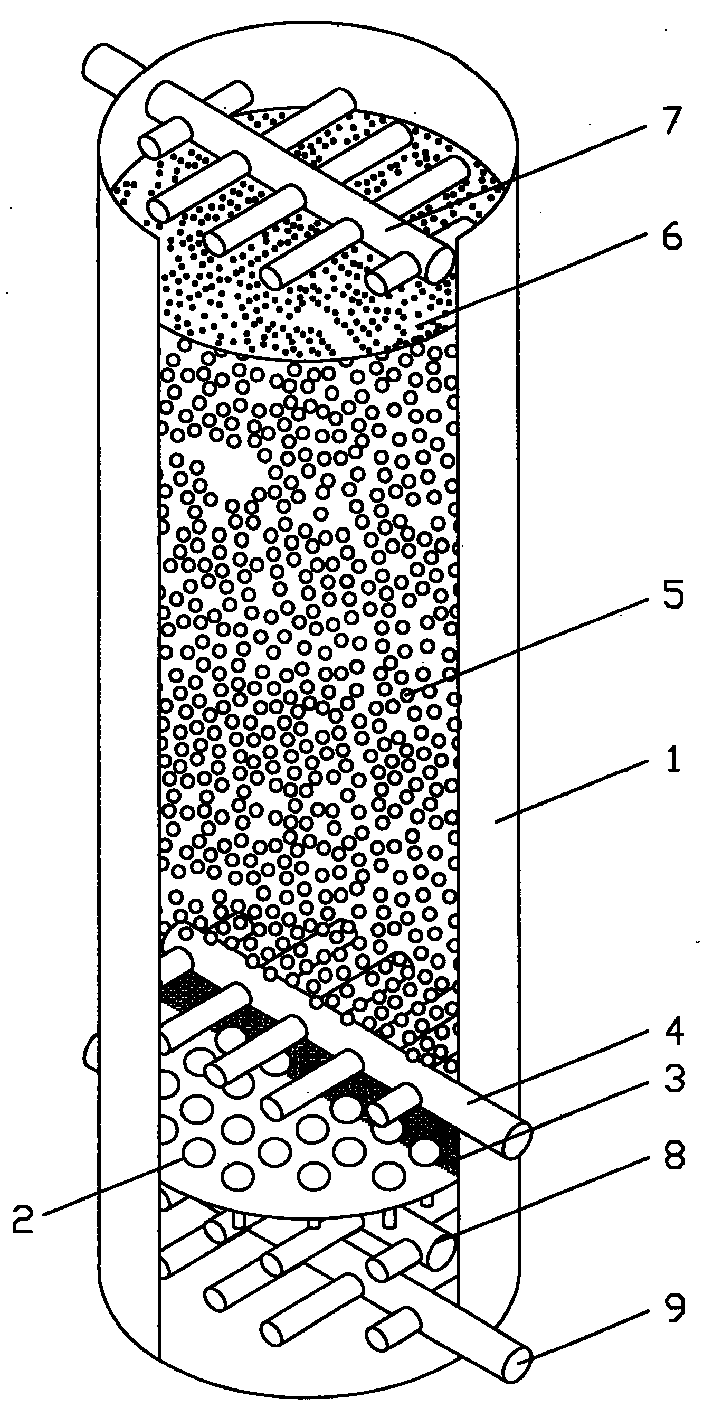

1、一种用作水处理的微生物反应器，包括塔体(1)，塔体底部安 设出水装置，塔体顶部安设进水装置，其特征在于：所述出水装 置上方安设一滤板(2)，滤板(2)上堆填滤床填料(3)形成滤 床层，滤床层表面堆填比重与水相近的悬浮层填料(5)，在所述 进水装置下方安设一截留板(6)。
2、根据权利要求1所述的用作水处理的微生物反应器，其特征在 于：所述滤床层表面安置曝气装置(4)。
3、根据权利要求1所述的用作水处理的微生物反应器，其特征在 于：塔体底部还设有反冲进水装置，塔体顶部还安设有反冲出水 装置。
4、根据权利要求3所述的用作水处理的微生物反应器，其特征在 于：所述反冲进水装置与出水装置为一体化设置，所述反冲出水 装置与进水装置为一体化设置。
5、根据权利要求1所述的用作水处理的微生物反应器，其特征在 于：所述滤床填料(3)为比重大于水的粒状填料。
6、根据权利要求1所述的用作水处理的微生物反应器，其特征在 于：所述悬浮层填料(5)为表面多微孔的粒状填料，其比重为水 比重的0.95～1.1倍。
7、根据权利要求1所述的的用作水处理的微生物反应器，其特征 在于：所述截留板(6)通过支撑梁和支撑柱安置于塔体上，截留 板(6)开设有直径小于悬浮层填料(5)的通孔。
8、根据权利要求1所述的的用作水处理的微生物反应器，其特征 在于：所述滤板(2)预埋有滤头，并通过支撑梁和支撑柱固定于 塔体上。
9、根据权利要求1所述的的用作水处理的微生物反应器，其特征 在于：所述出水/反冲进水装置(9)与滤板(2)之间安设有反冲 进气管(8)。
说明书
用作水处理的微生物反应器
技术领域
本实用新型涉及水处理设备，尤其涉及用作水处理的微生物反应 器。
背景技术
生物流化床和生物滤池目前在水处理中均有应用，两者各有所 长。流化床生物反应器富集的生物量较高，可取得较高的有机物容积 负荷，与水充分混合接触，传质作用强。生物流化床可分为下流式流 化床和上流式流化床。上流式流化床进水管设置于塔体下部，滤板设 置于上部，载体密度小于水。待处理的污水自进水管注入，由于比重 小于水，载体浮于水面，污水自下向上流过载体自上方排出。下流式 流化床进水管设置于塔体上部，滤板设置于下部，载体堆积于滤板上 方，载体的密度大于水。待处理的水自塔体上部流入，自上向下流经 流化床，污水中的悬浮物被流化床的载体所截留。处理过的液体流往 外收集器再次进行固液分离，或直接送往。相比较于上流式流化床， 下流式流化床富集的微生物量更大，水处理效果更佳。但无论是上流 式流化床还是下流式流化床，都存在以下缺陷：首先，稳定的流态化 难以保证，难以避免载体从反应器中流失;其次，为保证获得较好的 流态化状态，需要增加能耗，导致处理成本上升;第三，处理系统设 计与运行要求较高。
生物滤池(器)运行稳定、易控制，且出水已经过滤，能实现较 好的固液分离效果，但受载体比表面积所限，富集生物量较低，因而 处理效率也较低。
曝气生物滤池是普通生物滤池的一种变形形式，它在生物反应器 内装填高表面积的颗粒填料，以提供微生物生长的载体，污水由上向 下或由下向上流过滤料层，在滤料层下部鼓风曝气，使污水中的有机 物与填料表面微生物通过生化去除，填料同时起到物理过滤作用。曝 气生物滤池从一定程度上提高了处理效率，但由于反应器填料呈堆积 状态，沟流的现象难以避免，高比表面积难以充分利用，处理效率仍 然不高。
发明内容
本实用新型的目的在于提供一种能富集微生物、强化传质、提高 生化处理效率的微生物反应器。
为了达到上述目的，本实用新型采用了以下技术方案：一种用作 水处理的微生物反应器，包括塔体，塔体底部安设出水装置，塔体顶 部安设进水装置，其特征在于：所述出水装置上方安设一滤板，滤板 上堆填滤床填料形成滤床层，其表面堆填悬浮层填料，在所述进水装 置下方安设一截留板。
所述滤床层表面安置曝气装置。
塔体底部还设有反冲进水装置，塔体顶部还安设有反冲出水装 置。进一步地，反冲进水装置与出水装置为一体化设置，反冲出水装 置与进水装置为一体化设置。
所述滤床填料的比重大于水的比重。
所述悬浮层填料为表面多微孔的粒状填料，其比重为水比重的 0.95～1.1倍。
所述截留板通过支撑梁和支撑柱安置于塔体上，截留板开设有直 径小于悬浮层填料的通孔。
所述滤板预埋有滤头，并通过支撑梁和支撑柱固定于塔体上。
所述出水/反冲进水装置与滤板之间安设有反冲进气管。
本实用新型把滤床和下流式流化床结合成一体，上部的流化床采 用了比重与水相近、表面多微孔、高比表面积的粒状填料形成悬浮床 层。悬浮床彻底克服了沟流的情况，使固定化生物反应器保持了高的 活性生物量，并与水充分混合接触，使高比表面积的粒状填料得以充 分利用，富集微生物量增加、强化传质，提高了生化处理效率。下层 采用比重大于水的粒状填料堆积形成滤床，可保持生物量不流失，又 可实现出水的固液分离，反应器出水无需再次经过固液分离。本实用 新型尤其适用于中低浓度的废水处理，包括城市、城镇生活污水的处 理及河流、河涌和湖泊等微污染水源水的水质修复。
